2
EIGENSCHAFTEN DER STEUERUNG HP
2.1 TECHNISCHE DATEN
Spannung
max. Strom
Frequenz
Umgebungstemperatur
max. Gehäusetemperatur
Motorart
Spannungsabfall (bei I=150A)
Mikroprozessor-Logikeinheit
2 verschiedene Konfigurationsmöglichkeiten, einstellbar über die Programmier-Console:
a)
Steuerung für Pumpe mit 5 Geschwindigkeiten
b)
Steuerung für Pumpe mit 4 Geschwindigkeiten + Lenkhydraulik
2.2 BEDIENUNGSELEMENTE
2.2a Mikroschalter
Die Mikroschalter senden ein Spannungssignal, wenn eine Funktionstaste betätigt wird.
2.2b Potentiometer
Es ist ein 3-Draht-Potentiometer zu verwenden.
Das Signal am Eingang CPOT (C1) kann von 0V bis 10V verändert werden.
Der Widerstandswert des Potentiometers muß zwischen 0,5kOhm und 10kOhm liegen.
Niedrigere Werte belasten die interne Spannungsversorgung.

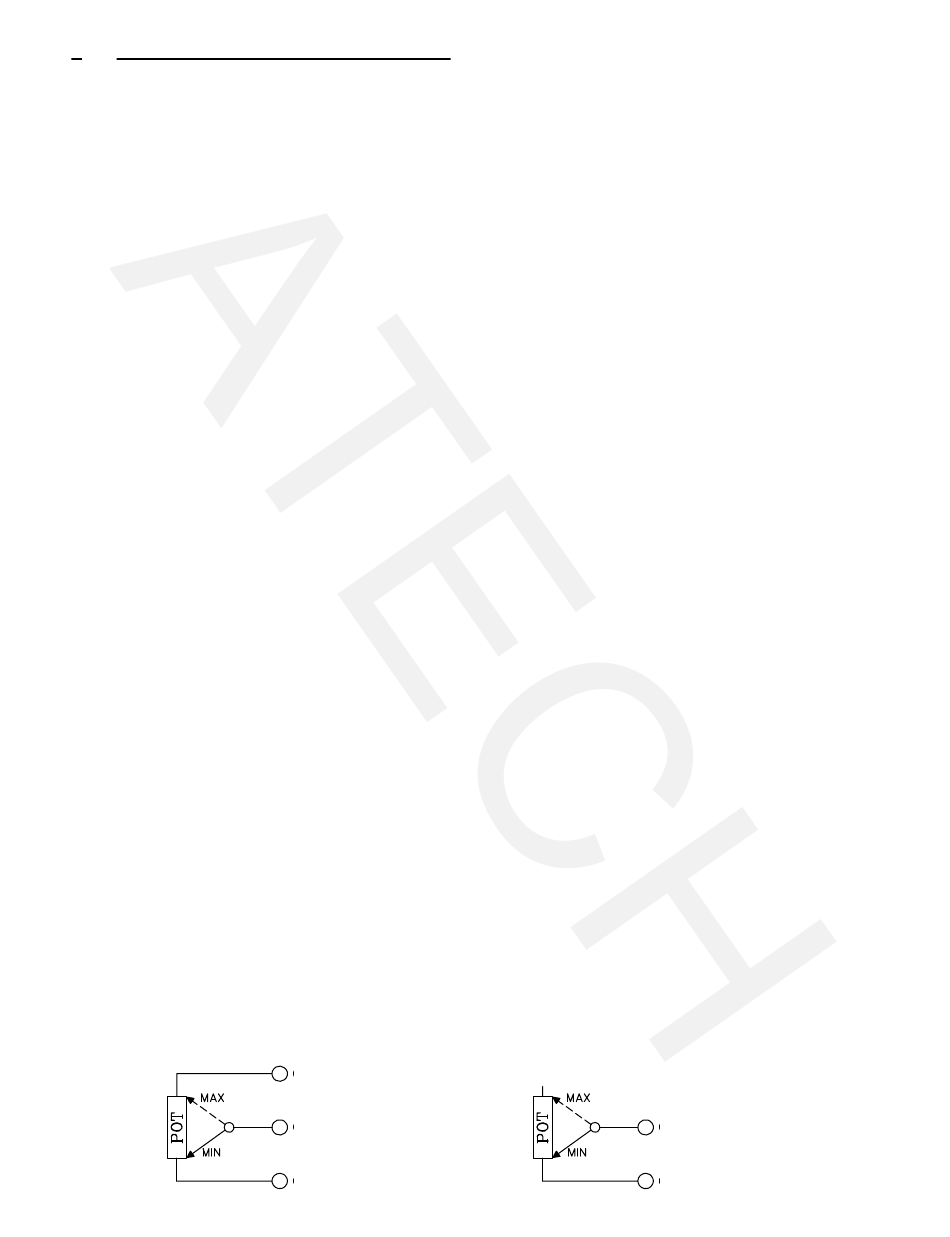

3-Draht-Potentiometer
Seite 6
:
Bereich A: 24V
Bereich B: 36V - 40V - 48V
Bereich C: 60V - 72V - 80V
Bereich D: 96V
:
350A bzw. 500A
:
18kHz
:
-30°C bis +40° C
:
85°C
:
Reihenschluß und Compound
:
300mV
590mV
910mV
C3 (PPOT)
C1 (CPOT)
C2 (NPOT)
- HP -
(bei 24V)
(bei 36V - 40V - 48V)
(bei 60V - 72V - 80V - 96V)
2-Draht-Potentiometer (auf Anfrage)
C1 (CPOT)
C2 (NPOT)
