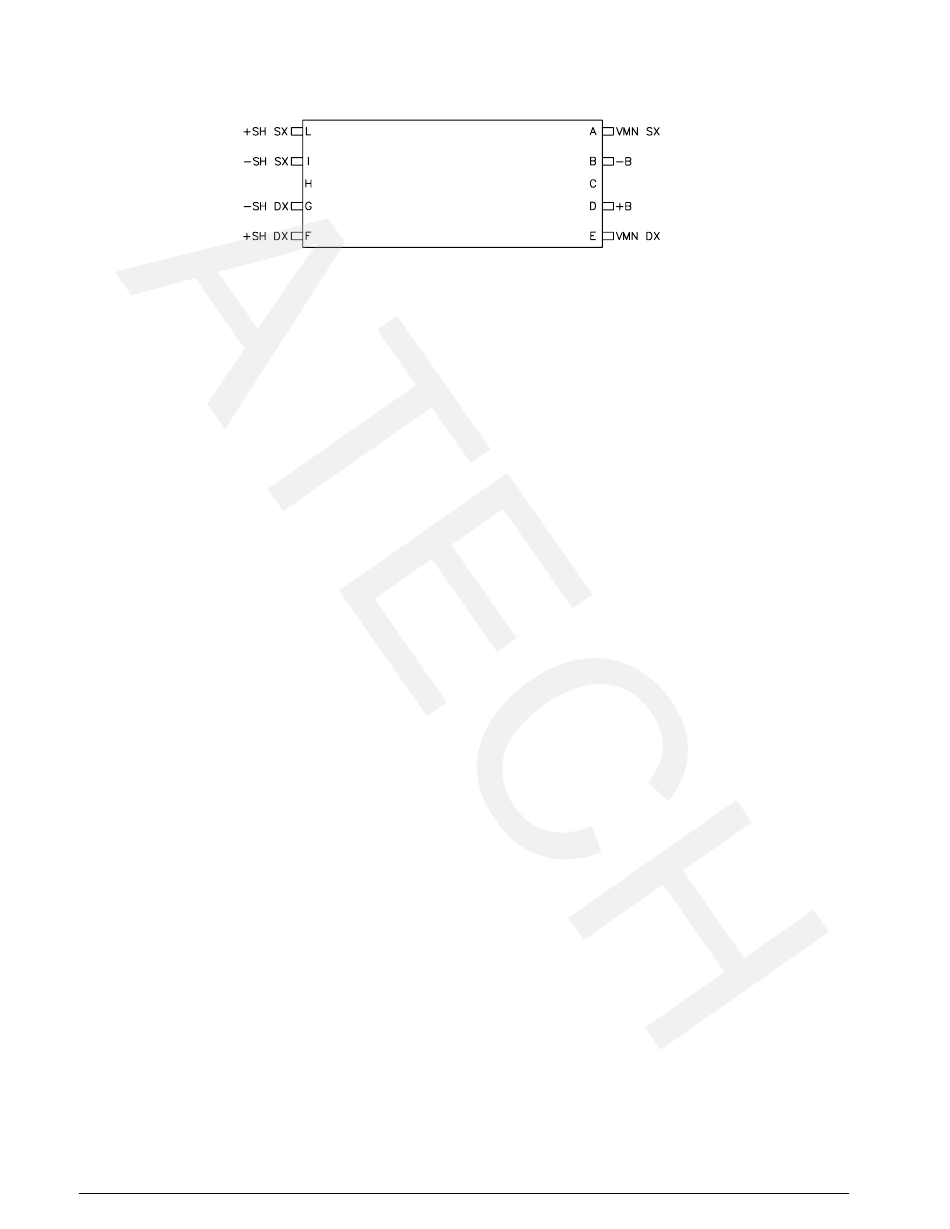

3.8 BESCHREIBUNG DER LEISTUNGSANSCHLÜSSE
Eingang Stromsensor - von der Schützgruppe (linker Motor)
+SH SX
Ausgang Stromsensor - zum Motor
-SH SX
Ausgang Stromsensor - zum Motor
-SH DX
Eingang Stromsensor - von der Schützgruppe (rechter Motor)
+SH SX
gepulster Minus - zum Motor
VMN SX
Batterie negativ
-B
Batterie positiv
+B
gepulster Minus - zum Motor
VMN DX
18
(linker Motor)
(rechter Motor)
(linker Motor)
(rechter Motor)
- B1 -
