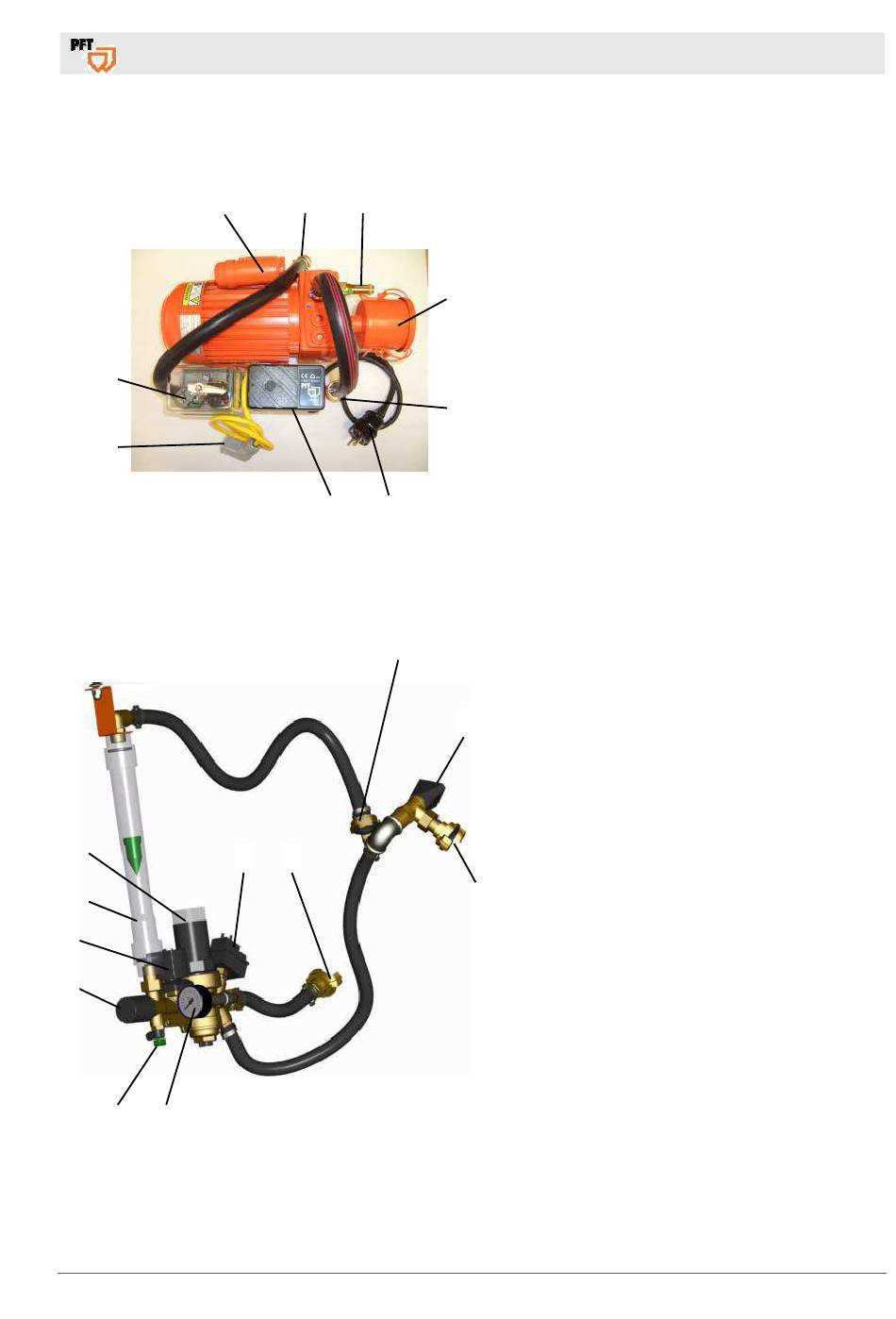

7.2 Übersicht Luftkompressor DT4.8 230V
1
9
8
Abb. 11: Luftkompressor
7.3 Übersicht Wasserarmatur
11
10
9
8
7 6
Abb. 12: Wasserarmatur
2013-08-06
2 3
7 6
1
2 3
Mischpumpe RITMO L Übersicht – Bedienung – Ersatzteillisten
Baugruppenbeschreibung
1. Kondensator.
2. Luft zum Spritzgerät.
3. Sicherheitsventil bis 1,6bar.
4. Luftfilter.
4
5. Rückschlagventil.
6. Stromanschluss 230 V.
7. Druckschalter Kompressor (schaltet den
Kompressor ab).
5
8. Anschluss Drucksteuerung.
9. Druckschalter Luft (schaltet die Maschine
ab).
4
1. Wasser zum Mischrohr.
2. Druckwächter Wasserdruck.
3. Anschluss Wasser vom Netz.
4. Wasserentnahme Auf - Zu.
5. Anschluss Wasserentnahme
Mörteldruckschlauch reinigen.
6. Manometer Vordruck Wasser.
5
7. Ablasshahn Frostschutz.
8. Nadelventil Wassermenge.
9. Magnetventil.
10. Wasserdurchflussmesser.
11. Druckminderer.
