Mischpumpe RITMO L Eco Übersicht – Bedienung
Baugruppenbeschreibung
13 Baugruppenbeschreibung
13.1 Übersicht Frequenzumformer und Ein-/Ausschalter
8
7
6
5

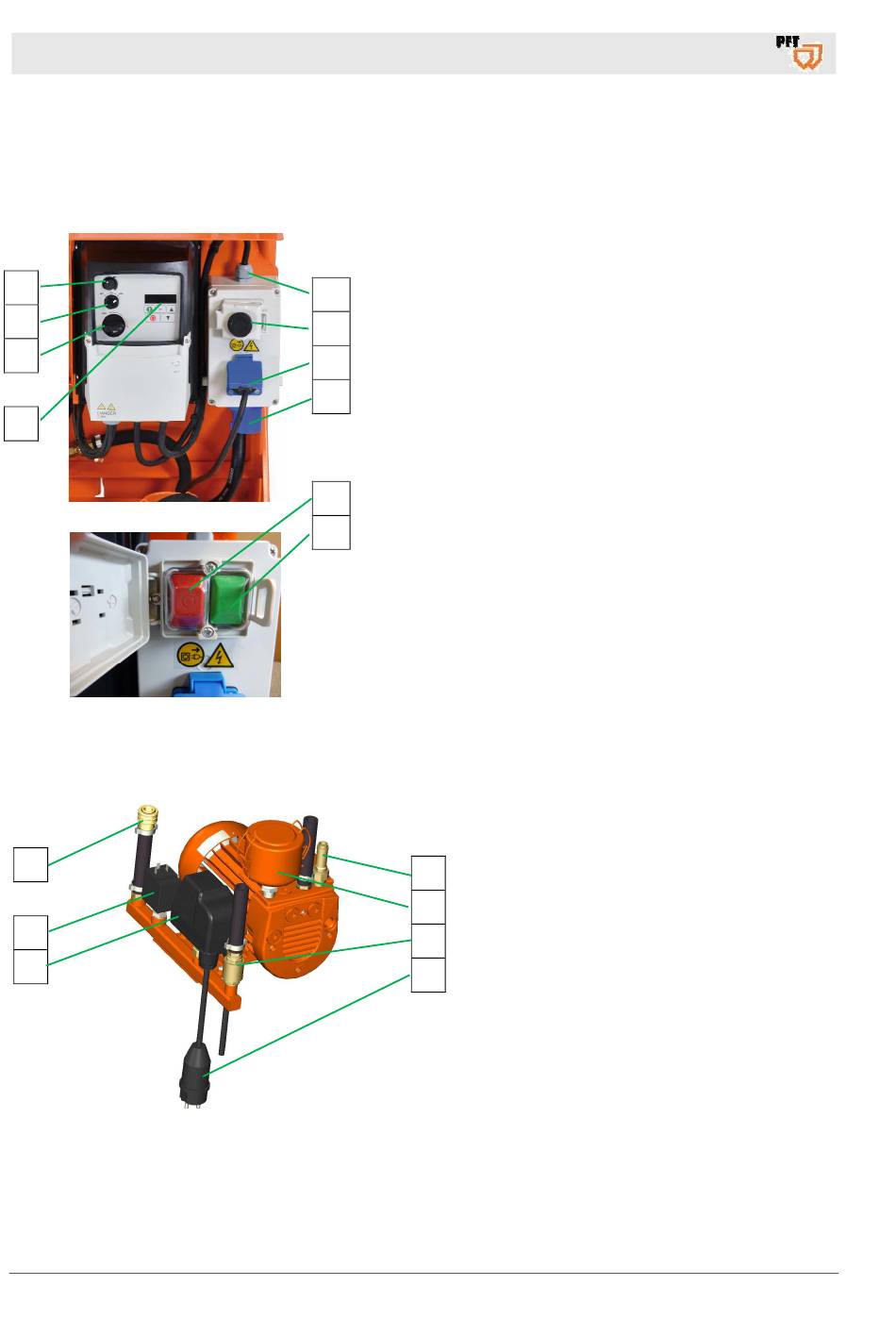

Abb. 10: Baugruppe Frequenzumformer
13.2 Übersicht Luftkompressor DT4.8 230V
7
6
5
Abb. 11: Luftkompressor
16
1. Anschlusskabel zum Pumpenmotor.
2. Not-Aus-Taster.
1
3. Anschluss für Luftkompressor 230V.
2
4. Anschluss für Hauptstrom 230V, 1Phase, 16A.
3
5. Anzeige für Frequenzumformer.
4
6. Wartungsschalter (immer auf Stellung „ON"!
Wartungsschalter nicht betätigen!)
7. Wahlschalter Pumpe.
8. Poti für Motordrehzahl / Materialmenge.
9
9. Drucktaster grün, Maschine ist eingeschaltet.
10
10. Drucktaster rot, Mischine ist ausgeschaltet.
1. Sicherheitsventil bis 1,8bar.
1
2. Luftfilter.
2
3. Rückschlagventil.
4. Stromanschluss 230 V.
3
5. Druckschalter Kompressor (schaltet den
4
6. Druckschalter Luft (schaltet die Maschine
7. Luft zum Spritzgerät.
Kompressor EIN/AUS).
EIN/AUS).
2018-11-06
