Feinputzgerät 25Mm 600Lg Art. Nr - PFT RITMO L Betriebsanleitung

Mischpumpe RITMO L Übersicht – Bedienung – Ersatzteillisten
Ersatzteilzeichnung / Ersatzteilliste RITMO L

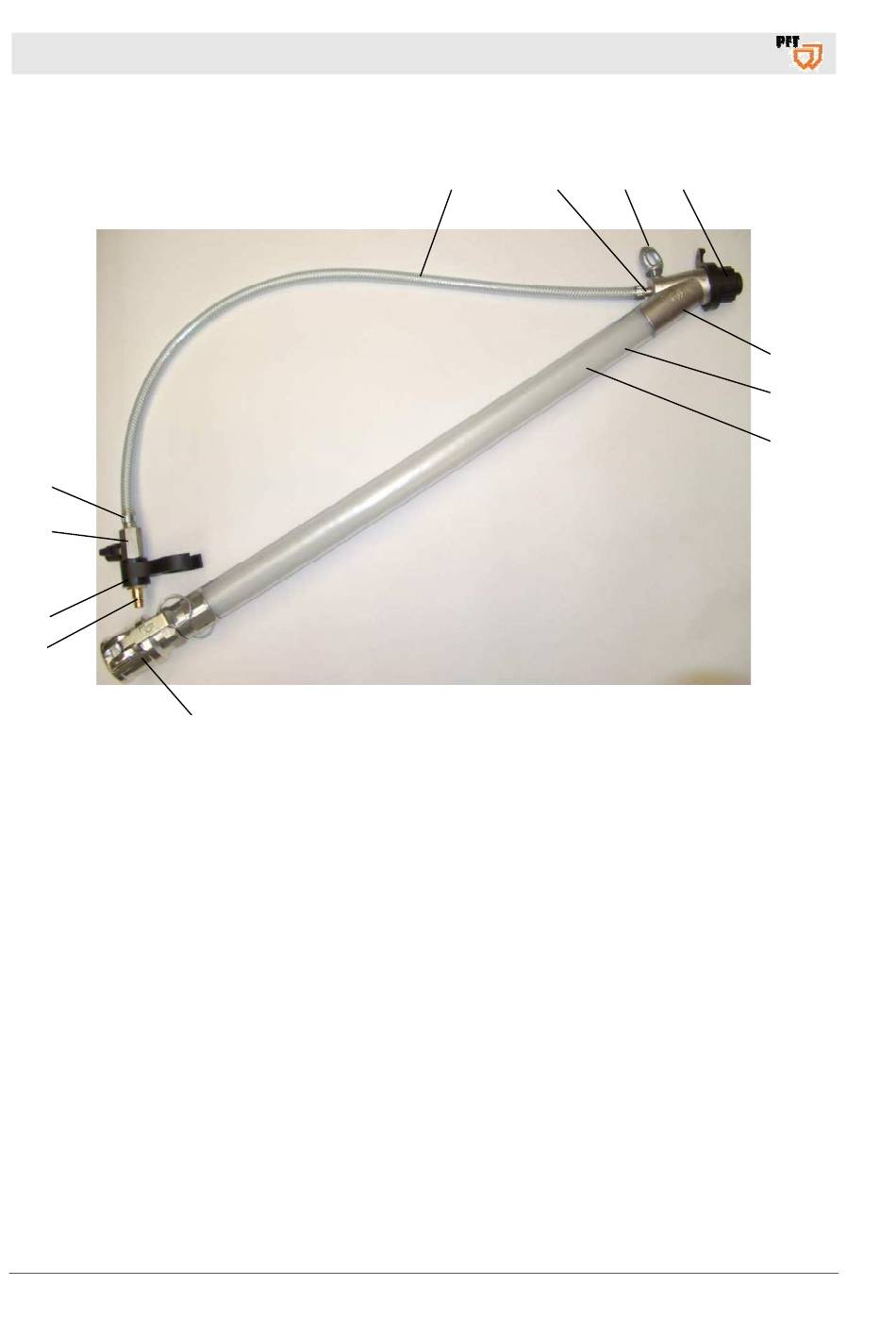

39.13 Feinputzgerät 25mm 600lg Art. Nr. 00097283
(Im Zubehörpaket Artikelnumme 00232031 NL)
12
11
10
9
Pos. Anz. Art.-Nr.
1 1 20190540
2 1 00073669
3 1 20209980
00063290
4 1
5 1 20190600
6 1 20191910
7 1 00074515
8 1 00040729
9 1 20202101
10 1 20190200
11 1 20190320
12 2 20202611
66
8
Bezeichnung
Schlauchabschnitt 9mm x 780mm
Luftdüsenrohr 110 mm Id=4mm
Ringschraube M10 x 19 DIN 580 verzinkt
Feinputzdüse S 10mm schwarz (VPE 10)
Spritzkopf gekröpft (VPE=5 ST)
Gewinderohr 1" x 600 (PA)
PVC-Schlauch glasklar 35 x 42 x 560
Kupplung 25M-Teil 1" IG Alu drehbar
EWO-Kupplung V-Teil 3/8" AG
Befestigungsarmatur
Kugelhahn 3/8" AG mit Tülle 10mm VPE 10
Schlauchklemme 14-17
1 2 3 4
5
6
7
2013-08-06
