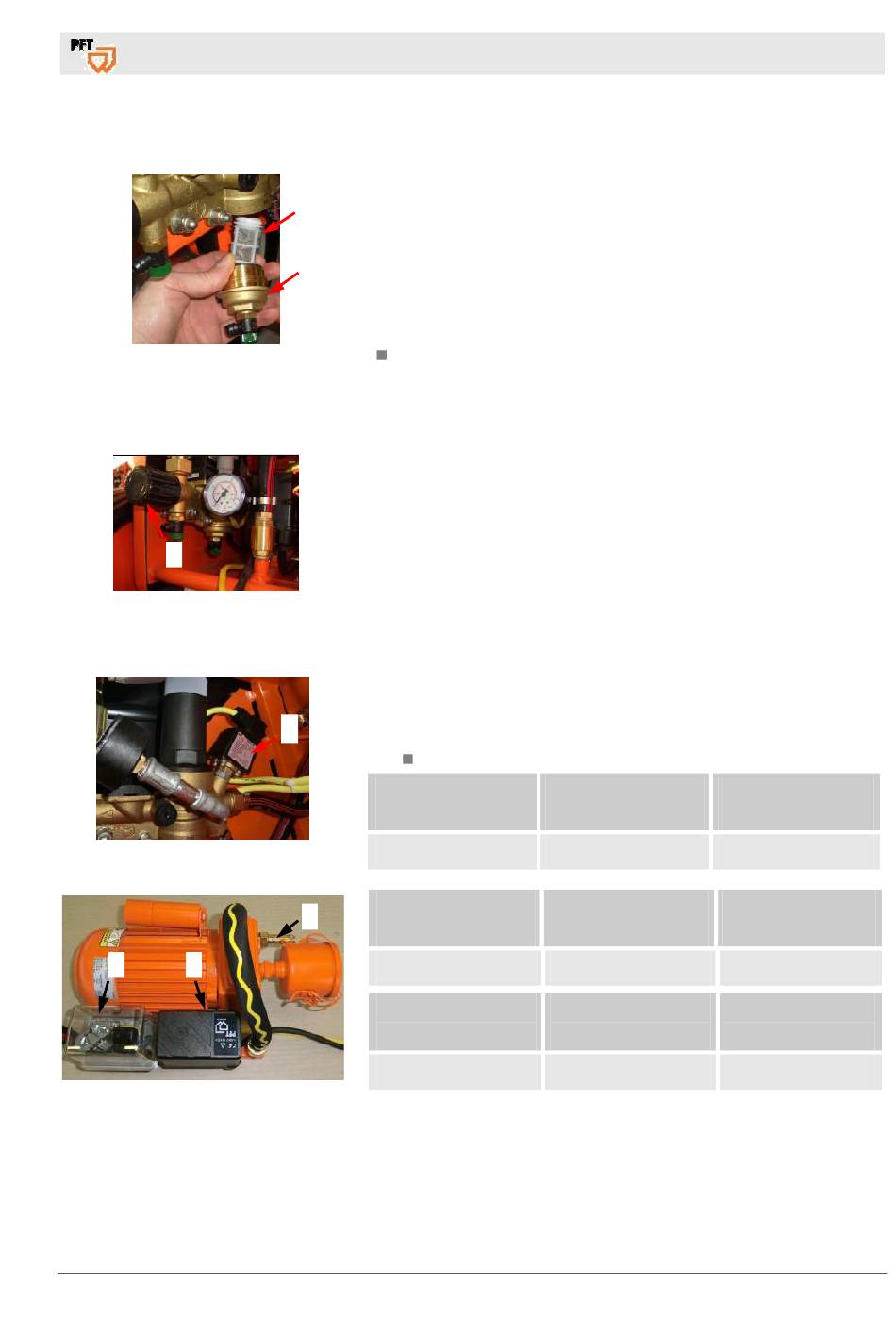

Druckminderventil; Druckschalter Prüfen - PFT RITMO L Betriebsanleitung

37.1.1 Schmutzfängersieb
: Schmutzfängersieb
Abb. 81

37.2 Druckminderventil

1
: Druckminderventil
Abb. 82
37.3 Druckschalter prüfen
Abb. 83: Druckschalter
3 2
Abb. 84: Druckschalter
2013-08-06
Mischpumpe RITMO L Übersicht – Bedienung – Ersatzteillisten
1. Verschlussschraube (1) des Druckminderventils abschrauben.
2
2. Schmutzfängersieb (2) herausnehmen und reinigen (alle zwei
Wochen).
3. Bei starker Verschmutzung Schmutzfängersieb erneuern.
1
4. Schmutzfängersieb einsetzen und Verschlussschraube
einschrauben.
Schmutzfängersieb für Druckminderer: Artikelnummer 20156000
Ausführung durch einen Servicemonteur.
Einstellung des Druckminderventils überprüfen:
1,9 bar bei maximalem Durchfluss.
Nadelventil (1) komplett aufgedreht.
Falls vermehrt Störungen auftreten, muss der Druckschalter
Wasser (1) ausgewechselt werden. Der Druckschalter ist fest
1 eingestellt und kann nicht nachjustiert werden.
Ausführung durch einen Servicemonteur.
Druckschalter
Wasser (1)
Wasser
Druckabschaltung
4
Kompressor (2)
Kompressor
Druckabschaltung
Putzmaschine (3)
Putzmaschine
Das Sicherheitsventil (4) für den Luftkompressor ist auf 1,8 bar
eingestellt.
Wartungsarbeiten
Maschine schaltet
„EIN"
1,7 bar
Kompressor
schaltet „EIN"
1,0 bar
Maschine schaltet
„EIN"
0,9 bar
Maschine schaltet
„AUS"
1,4 bar
Kompressor
schaltet „AUS"
1,4 bar
Maschine schaltet
„AUS"
1,2 bar
49
