Übersicht Luftkompressor Dt4.8 230V; Anschlüsse; Anschlüsse Von Wasser Und Luft; Anschluss Mörtelschlauch - PFT RITMO Betriebsanleitung

8.3 Übersicht Luftkompressor DT4.8 230V
9
8

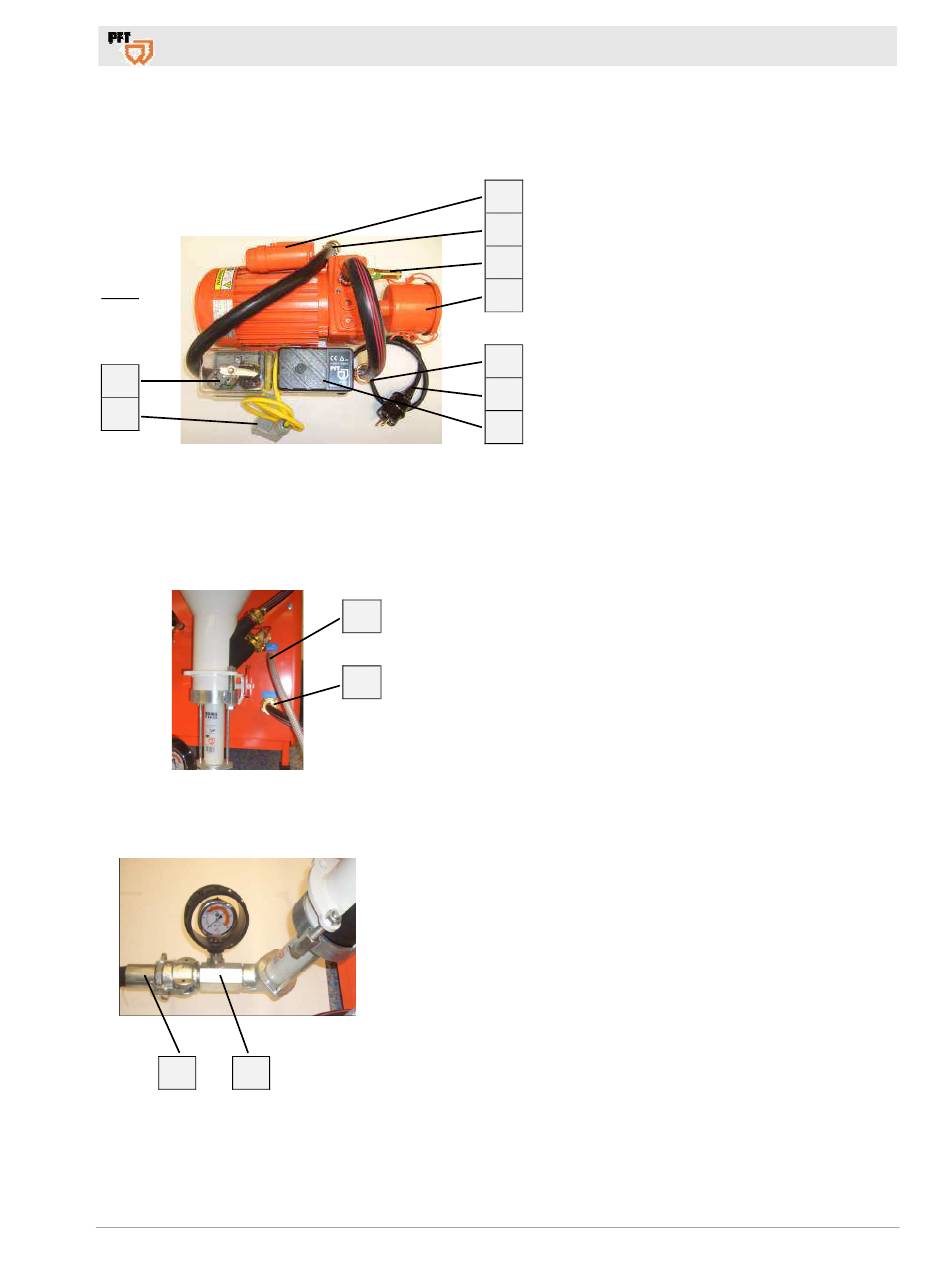

Abb. 11: Luftkompressor
9 Anschlüsse
9.1 Anschlüsse von Wasser und Luft
Abb. 12: Anschluss Wasser und Luft
9.2 Anschluss Mörtelschlauch
1 2
Abb. 13: Anschluss Mörtelschlauch
2017-02-06
Mischpumpe RITMO Gummimischzone Übersicht – Bedienung – Ersatzteillisten
1
2
3
4
5
6
7
1
1. Anschluss Luft zum Spritzgerät (1).
2 2. Anschluss Wasserversorgung vom Netz (2).
1. Anschluss Mörtelschlauch (1) am Mörteldruckmanometer (2).
1. Kondensator.
2. Luft zum Spritzgerät.
3. Sicherheitsventil bis 1,8bar.
4. Luftfilter.
5. Rückschlagventil.
6. Stromanschluss 230 V.
7. Druckschalter Kompressor (schaltet den
Kompressor EIN/AUS).
8. Anschluss Drucksteuerung.
9. Druckschalter Luft (schaltet die Maschine
EIN/AUS).
