Mischpumpe RITMO L Übersicht – Bedienung – Ersatzteillisten

Baugruppenbeschreibung

6.2

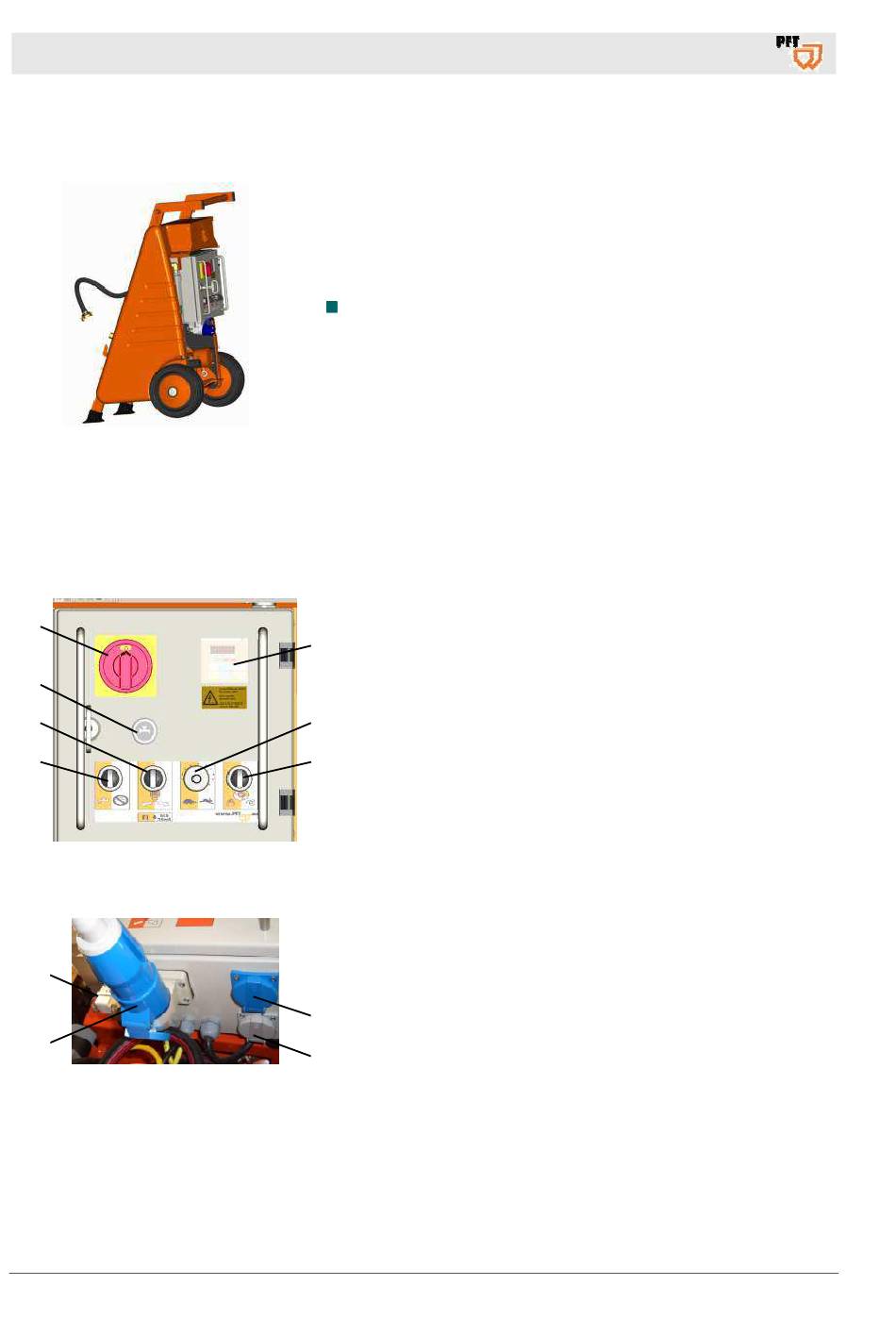

Fahrgestell mit Kompressor und Schaltschrank

Abb. 8: Fahrgestell
7 Baugruppenbeschreibung
7.1 Übersicht Schaltschrank
7
6
5
4
Abb. 9: Baugruppe Schaltschrank
11
10
Abb. 10: Anschlüsse Schaltschrank
14
Fahrgestell mit Schaltschrank.
1
1. Schauglas für Frequenzumformer.
2. Poti für Motordrehzahl / Materialmenge.
3. Wahlschalter Rüttler „EIN / AUS".
2
4. Wahlschalter Betrieb mit Wasser (als Mischpumpe), ohne
Wasser (nur als Pumpe).
3
5. Wahlschalter Pumpe entspannen (Rückwärtslauf).
6. Drucktaster Wasservorlauf.
7. Hauptschalter, ist gleichzeitig Not-Aus-Schalter
8. Anschluss für Luftkompressor 230V (Steckdose blau
Dauerstrom).
9. Anschluss für Rüttler 230V (Steckdose grau gesteuert).
10. Anschluss für Hauptstrom 230V, 1Phase, 16A.
11. Blindstecker / Anschluss Fernsteuerung.
8
9
.
2013-08-06
