Aufbau; Übersicht - PFT RITMO L Betriebsanleitung

Mischpumpe RITMO L Übersicht – Bedienung – Ersatzteillisten

Aufbau

5 Aufbau
5.1 Übersicht
16
15
14
13
12
11
10

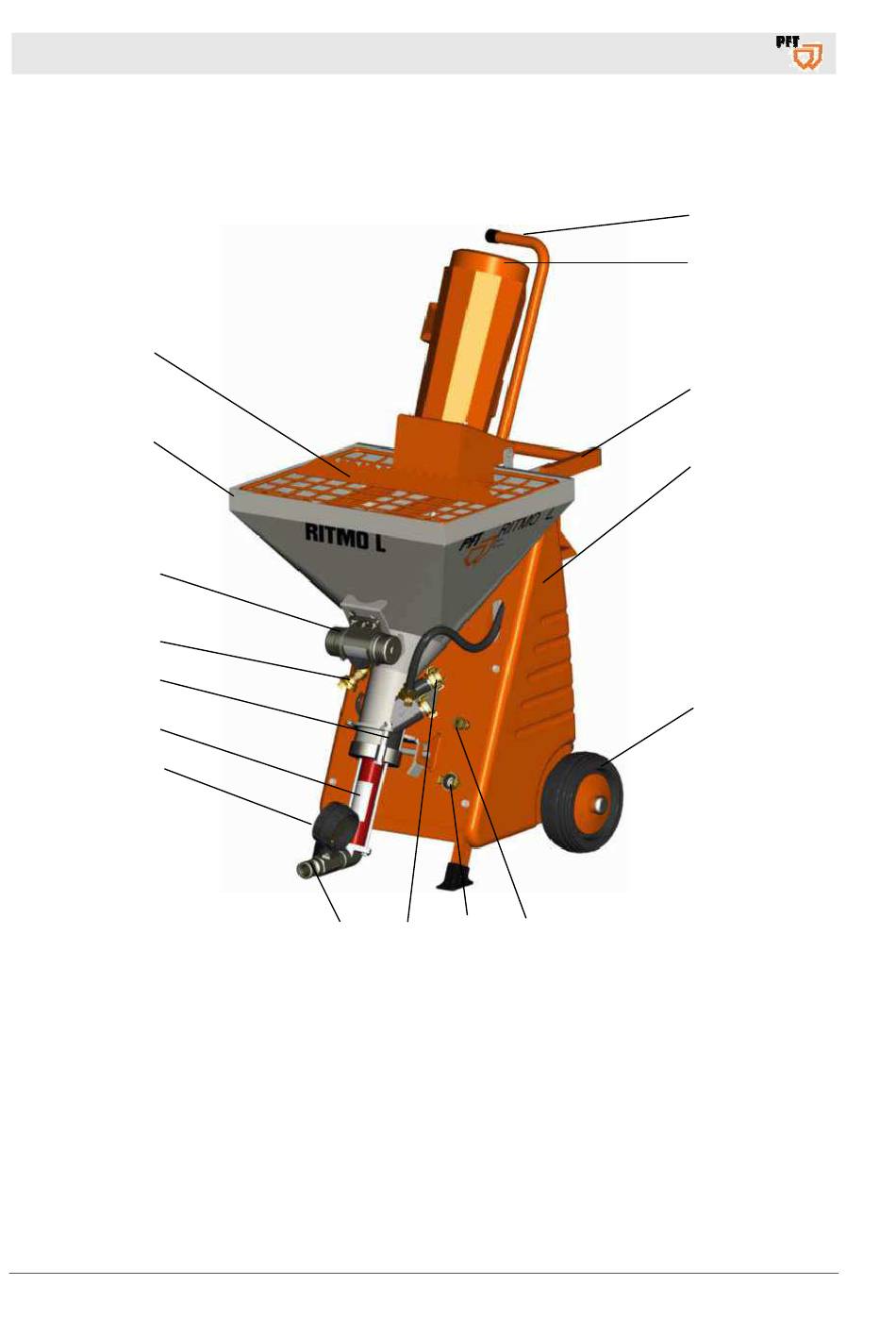

Abb. 5: Übersicht Ritmo L
1 Motorschutzbügel
2 Getriebemotor
3 Griff
4 Kunststoffseitenverkleidung
5 Rad
6 Druckluft vom Luftkompressor zum Spritzgerät
7 Wassereingang, Wasseranschluss vom Wassernetz
8 Wassereinlauf am Mischrohr / Gummimischzone
12
8 7
9
9 Anschluss für Mörtelschlauch
10 Mörteldruckmanometer
11 Pumpeneinheit B4-2
12 Gummimischzone
13 Wasserentnahmeventil
14 Rüttler
15 Materialbehälter
16 Schutzgitter mit Sackaufreisser
1
2
3
4
6
5
