RITMO POWERCOAT 230V Übersicht – Bedienung – Ersatzteillisten
Baugruppen

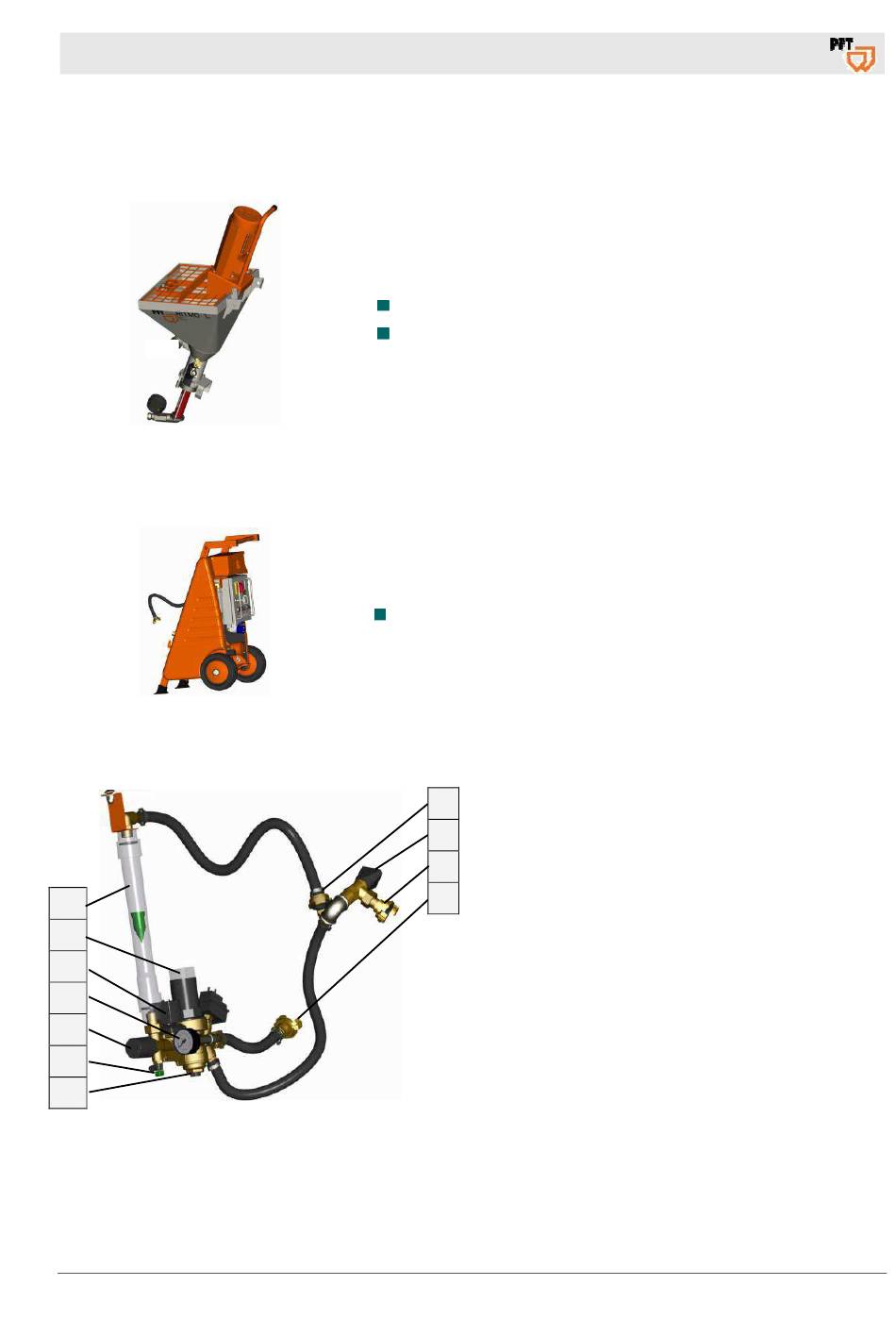

8. Baugruppen
8.1 Mischrohr mit Materialbehälter
Abb. 6: Baugruppe Materialbehälter
8.2 Fahrgestell mit Kompressor und Schaltschrank
Abb. 7: Fahrgestell
8.3 Übersicht Wasserarmatur
11
10
9
8
7
6
5
Abb. 8: Wasserarmatur
2018-04-24
Die Mischpumpe PFT RTIMO POWERCOAT besteht aus
folgenden Hauptkomponenten:
Materialtrichter, Pumpeneinheit und Getriebemotor.
Der Getriebemotor mit Schutzgitter kann zum Transport auch
vom Materialtrichter abgenommen werden.
Fahrgestell mit Schaltschrank.
1
1. Wasser zum Mischrohr.
2
2. Wasserentnahmeventil.
3
3. Wasserentnahme / Anschluss zum Reinigen der
Mörtelschläuche.
4
4. Anschluss Wasserzuleitung vom Netz.
5. Siebtasse vom Druckminderer.
6. Ablasshahn für Frostschutz.
7. Nadelventil Wassermenge.
8. Manometer Wasserdruck.
9. Magnetventil.
10. Druckminderer.
11.
Wasserdurchflußmesser.
13
