Aufbau Zp 3 M 400V; Übersicht Zp 3 M 400V - PFT ZP 3 M Betriebsanleitung

12 Aufbau ZP 3 M 400V

12.1 Übersicht ZP 3 M 400V
18
17
16
15

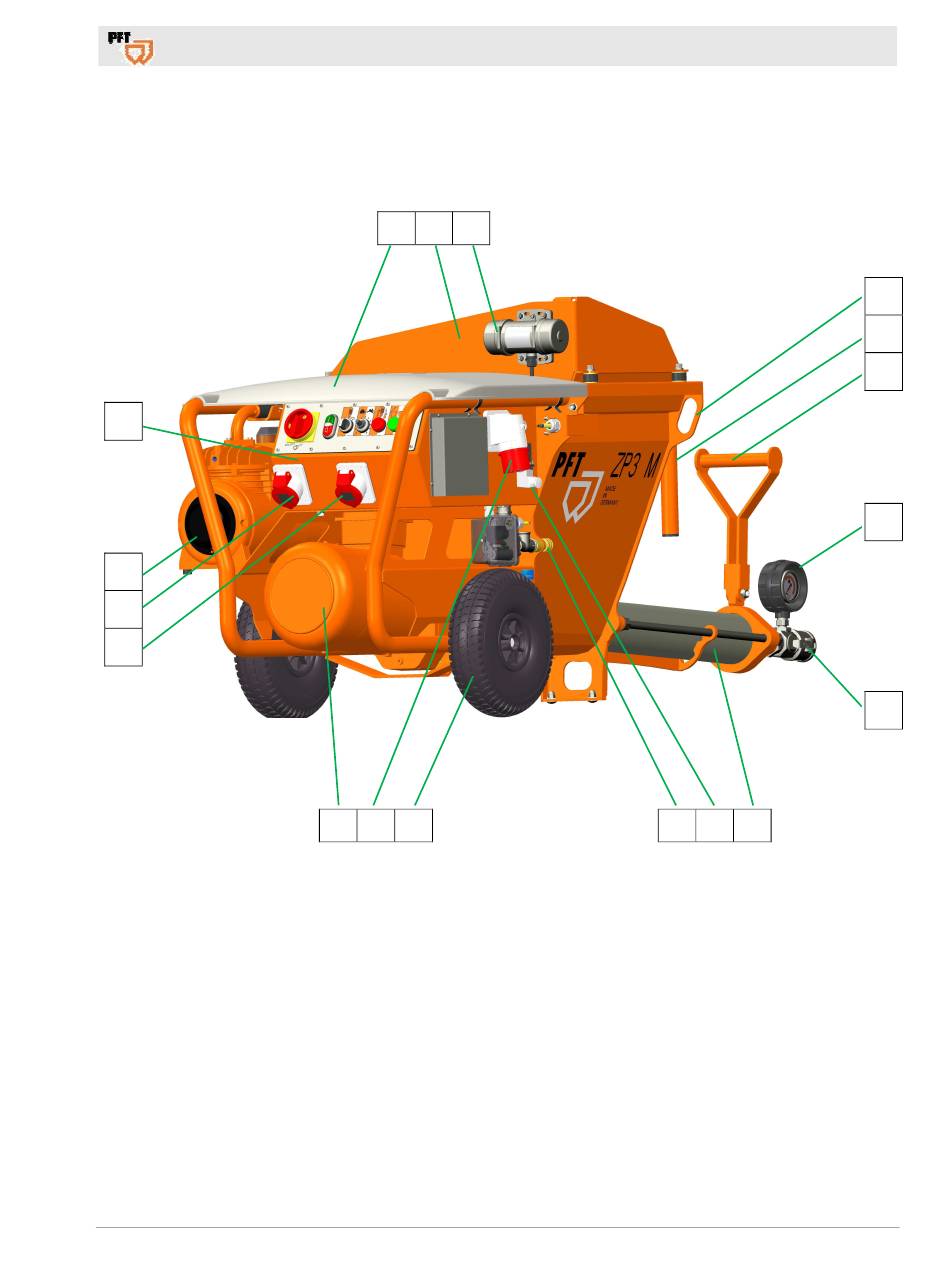

Abb. 4: Übersicht über die Baugruppen
1 Schaltschrankabdeckung
2 Rüttelsieb (Zubehör)
3 Rüttler (Zubehör)
4 Kranösen
5 Klappgriff
6 Klappgriff
7 Mörteldruckmanometer
8 Anschluss für Mörtelschlauch
9 Pumpeneinheit
2018-05-22
1 2 3
14 13 12
10 Blindstecker / Anschluss für Fernbedienung
11 Anschluss Luft zum Spritzgerät
12 Rad pannensicher
13 Hauptstromanschluss
14 Pumpenmotor
15 Stromanschuss 400V für Rüttler
16 Stromanschuss 400V für Luftkompressor
17 Luftkompressor (Zubehör)
18 Schaltschrank
Förderpumpe PFT ZP 3 M Übersicht – Bedienung
Aufbau ZP 3 M 400V
