2-2 Reduzierung der Erfassungsreichweite

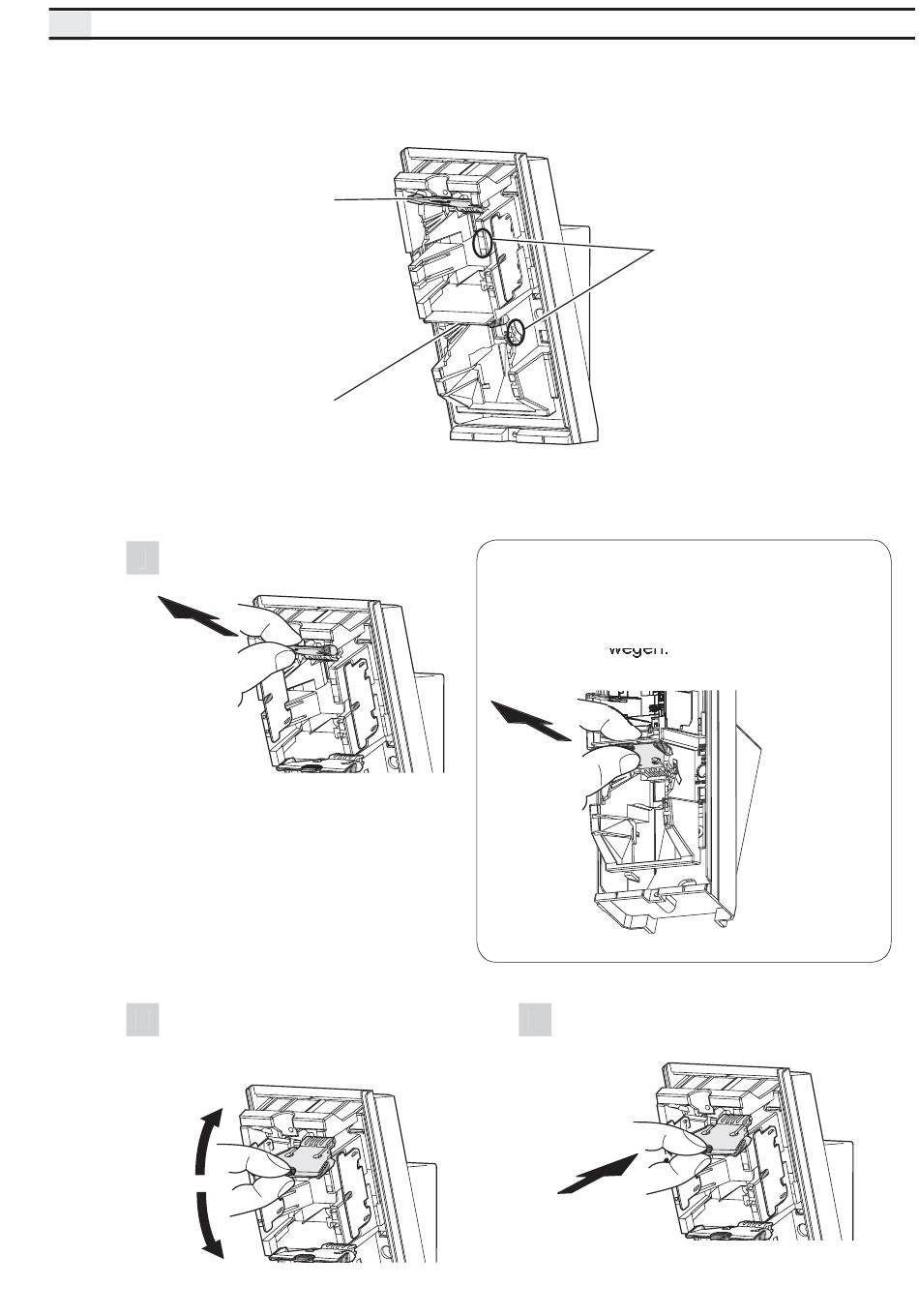

Um die Erfassungsreichweite zu verändern, verwendet man die beiden transparenten
Kunsstoffklappen oberhalb der Pyroelemente.
Kunststoffklappe oben
zur Reichweitenregulierung
Kunststoffklappe unten
zur Reichweitenregulierung
Die Klappe ein Stück nach vorne
1
herausziehen.
Die Klappe muss nun in die Position
2
geschwenkt werden, welche die
gewünschte Reichweite begrenzt.
a
C C
g
i
Achtung>>
Wenn sich die untere Klappe in der Werks-
position befindet, bietet es sich an, diese mit
dem Daumen und dem Zeigefinger aus der
Position zu bewegen.
a
C
g
i
a
C
g
i
Seite 6
Positionsmarkierung
der Klappen
h
j
Die Klappe in die Halteposition drücken.
3
a
C
g
i
