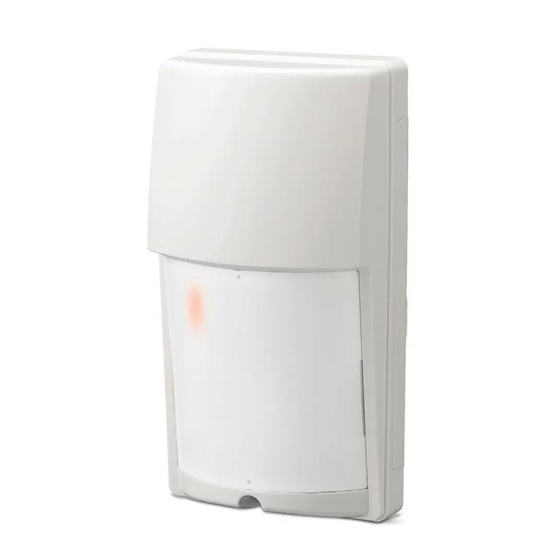

Außen- und Feuchtraumbereich PASSIV-INFRAROT-BEWEGUNGSMELDER
LX-402
120° Weitwinkel
LEISTUNGSMERKMALE
• LX-402 Weitwinkel 12 m, 120°
• LX-802 N Langstrecke 24 m
• Einstellbarer Erfassungsbereich
• Tag- / Nacht Modus
• Schutzart IP 54
• Deckelkontakt

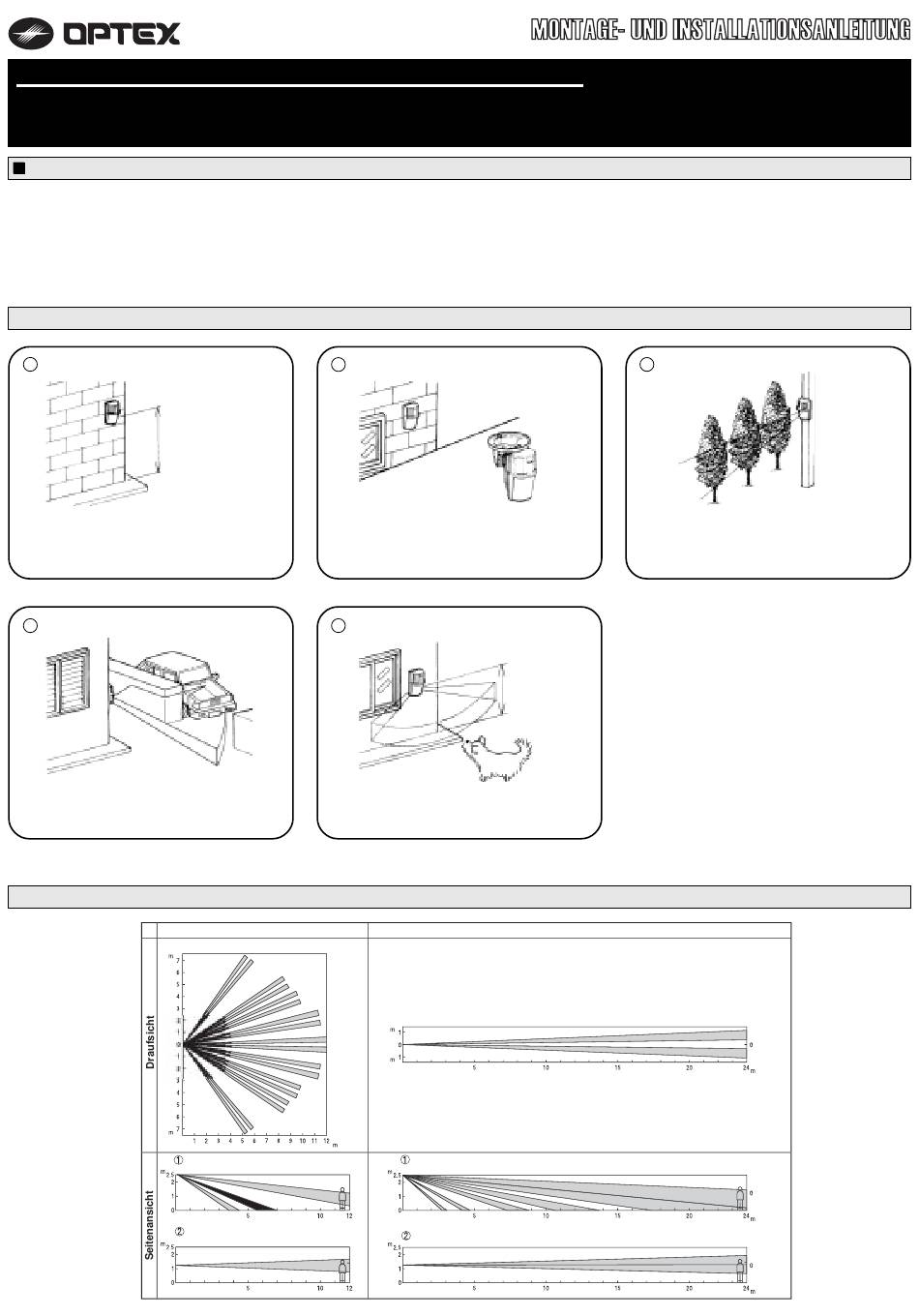

1. ALLGEMEINE INSTALLATIONS- UND SICHERHEITSHINWEISE
1 Installationshöhe
max. 2,5 m
Die maximale Installationshöhe beträgt 2,5 m.
4
Um unbeabsichtigte Detektionen zu vermeiden
sollte der Sensor auf eine Wand oder auf den
Boden ausgerichtet werden.
2. ERFASSUNGSBEREICH
LX-802 N
Langstrecke
• Wählbare Impulszählung
• Wählbare Empfindlichkeit
• Wechsler Relaisausgang
• Ausreichend Platz zur Kabelführung mit
Kabelkanal auf der Gehäuserückseite
2 Montageort
Den Sensor mit den optionalen Montagebügeln
(CA-1W oder CA-2C) direkt an die Wand oder
Decke montieren.
5
Für den Haustierbereich sollte die Montagehöhe
zwischen 1,2 und 1,5 m liegen.
LX-402
Normalbereich
Haustierbereich
1,2 ~ 1,5 m
LX-802 N
Normalbereich
Haustierbereich
Nr.: 59-0961-0 010206
OPTION
• CA-2C: Deckenmontagebügel; einstellbar ± 45°
(horizontal), 0-20° (vertikal)
• CA-1W:Wandmontagebügel; einstellbar ± 45° (ho-
rizontal), 0-20° (vertikal)
3
Keine beweglichen Objekte (z. B. Bäume,
Büsche) sollten sich im Erfassungsbereich
befinden.
•
Vor dem Öffnen des Gerätes und vor Arbeiten am
Gerät: Schalten Sie die Netz- und Batterie-
spannung ab und sichern Sie vor unbeabsichtig-
tem oder selbsttätigen Einschalten.
•
Das Gerät ist mit elektronischen Bauteilen aufge-
baut die durch elektrostatische Entladung zerstört
werden können. Beachten Sie deshalb die ent-
sprechenden Handhabungsvorschriften.
•
Das Gerät darf nur durch eine Elektrofachkraft in-
stalliert werden. Das gleiche gilt für die Inbetrieb-
nahme, Instandhaltung, Inspektion, Wartung und
Instandsetzung.
•
Die Installation muß nach den anerkannten Re-
geln der Technik, nach den momentan gültigen
Richtlinien und Vorschriften und nach den bekann-
ten und gesicherten Erfahrungen, auch wenn die-
se nicht in einer Norm festgeschrieben sind, aus-
geführt werden.
