Anschlussverdrahtung - Optex HX-80NRAM Montage-Und Installationsanleitung

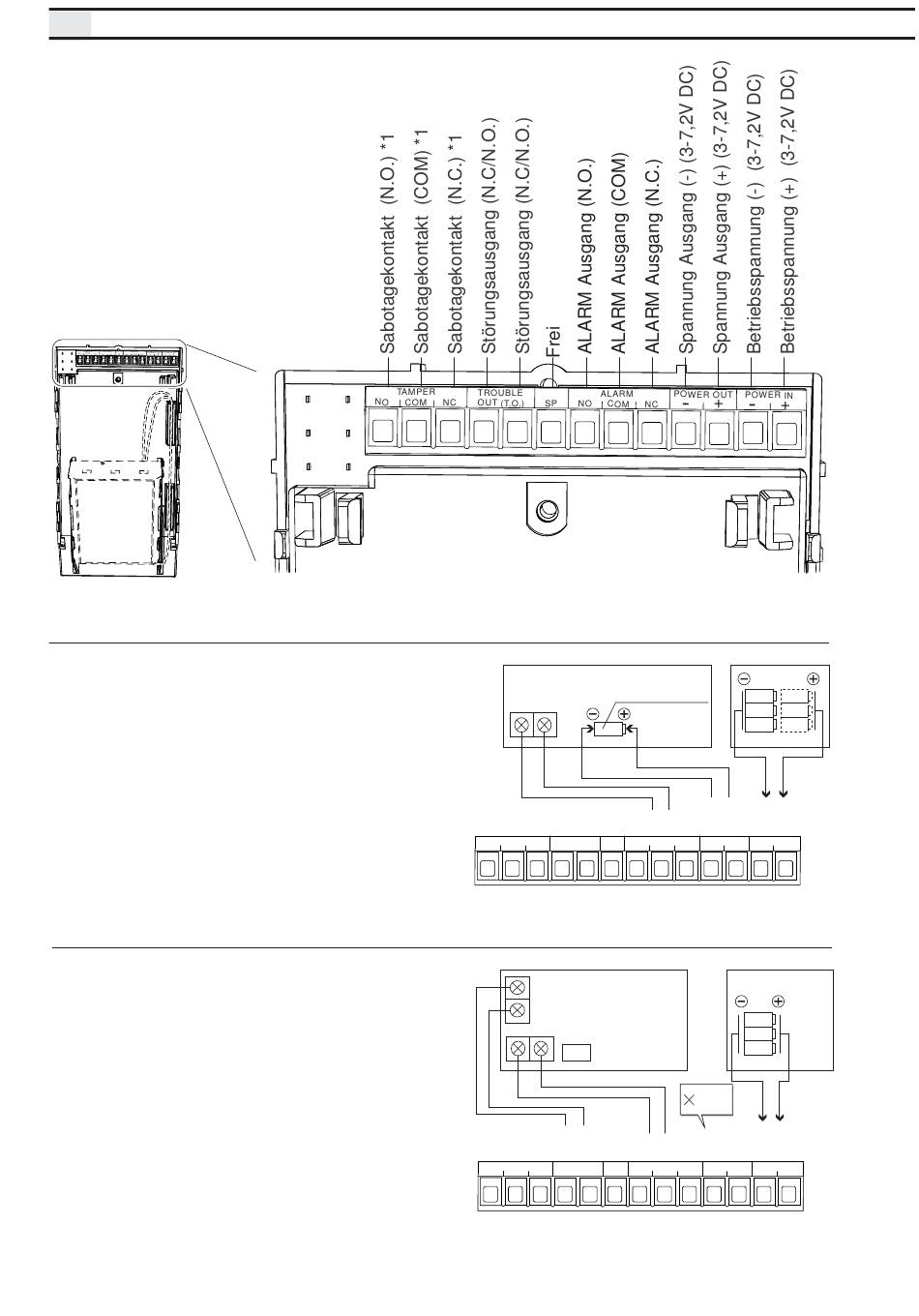

5-4 Anschlussverdrahtung

- Eine gemeinsame Stromversorgung von Melder und Funksender ist möglich.
- Eine gemeinsame Stromversorgung von Melder und Funksender ist nicht möglich.
Es wird empfohlen einen 2-Kanalfunksender zu
verwenden. Der Alarmausgang muss dann am
Alarmeingang des Senders angeschlossen
werden. Der zweite Alarmeingang muss mit dem
Störausgang des Melders verbunden werden.
Verfügt der Funksender über einen "low Bat"
Eingang, muss auch der mit dem Störausgang
verbunden werden, ggf. können auch zwei Stück
1-Kanal Sender verwendet werden, falls diese
im Melder ausreichend Platz finden.
*1: Der Sabotagekontakt sollte mit einer 24h Linie verbunden sein.
Funksender
Dummy Batterie
TAMPER TROUBLE
NO COM NC OUT (T.O.)
HX-80NRAM Meldereinheit
Funksender
Störausgang
TAMPER TROUBLE
NO COM NC OUT (T.O.)
HX-80NRAM Meldereinheit
Seite 18
HX-80NRAM Batteriebox
POWER POWER
ALARM
Ausgang Eingang
ALARM POWER OUT POWER IN
- -
+
SP NO COM NC
HX-80NRAM Batteriebox
Nicht
belegt
POWER POWER
ALARM
Ausgang Eingang
ALARM POWER OUT POWER IN
-
-
+
SP NO COM NC
+
+
