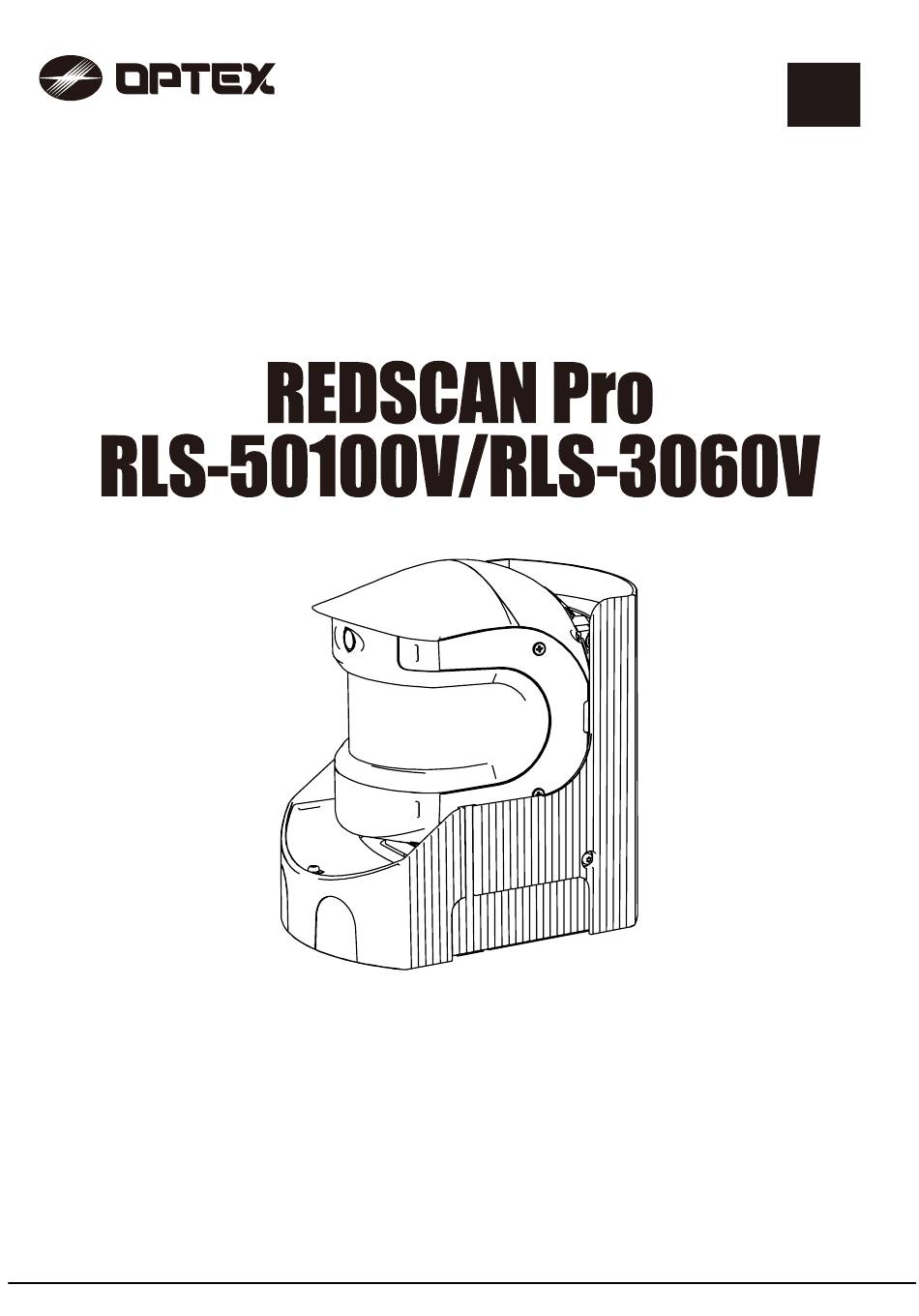

- Seite 1 No. 59-3133-1 Nützliche Hinweise, Tipps und Informationen zu den Produkten und Dienstleistungen von OPTEX finden Sie auf www.optex.net. DE-1...
-
Seite 2: Bei Bedarf Separat Kaufen
INSTALLATIONSANLEITUNG Zubehör in der Verpackung <Paper Template> 84.9 Bei Bedarf separat kaufen DE-2... - Seite 3 INSTALLATIONSANLEITUNG DE-3...
- Seite 4 INSTALLATIONSANLEITUNG DE-4...
- Seite 5 INSTALLATIONSANLEITUNG DE-5...
- Seite 6 INSTALLATIONSANLEITUNG DE-6...
- Seite 7 INSTALLATIONSANLEITUNG DE-7...
- Seite 8 INSTALLATIONSANLEITUNG DE-8...
- Seite 9 INSTALLATIONSANLEITUNG DE-9...
- Seite 10 INSTALLATIONSANLEITUNG DE-10...
- Seite 11 INSTALLATIONSANLEITUNG DE-11...
- Seite 12 INSTALLATIONSANLEITUNG DE-12...
- Seite 13 INSTALLATIONSANLEITUNG DE-13...
- Seite 14 INSTALLATIONSANLEITUNG DE-14...
- Seite 15 INSTALLATIONSANLEITUNG DE-15...
- Seite 16 INSTALLATIONSANLEITUNG DE-16...
- Seite 17 INSTALLATIONSANLEITUNG DE-17...
- Seite 18 INSTALLATIONSANLEITUNG DE-18...
- Seite 19 INSTALLATIONSANLEITUNG DE-19...
- Seite 20 INSTALLATIONSANLEITUNG DE-20...
- Seite 21 INSTALLATIONSANLEITUNG 5° 90° 5° DE-21...
- Seite 22 INSTALLATIONSANLEITUNG DE-22...
- Seite 23 INSTALLATIONSANLEITUNG DE-23...
- Seite 24 INSTALLATIONSANLEITUNG DE-24...
- Seite 25 INSTALLATIONSANLEITUNG DE-25...
- Seite 26 INSTALLATIONSANLEITUNG DE-26...
- Seite 27 INSTALLATIONSANLEITUNG DE-27...
- Seite 28 INSTALLATIONSANLEITUNG DE-28...
- Seite 29 INSTALLATIONSANLEITUNG DE-29...
- Seite 30 INSTALLATIONSANLEITUNG 5° 90° 5° DE-30...
- Seite 31 INSTALLATIONSANLEITUNG DE-31...
- Seite 32 INSTALLATIONSANLEITUNG IP-Adresse Standard: 192.168.0.126 Subnetzmaske: 255.255.255.0 Benutzername Standard: root Unterstützter Browser: Chrome (läuft auf Windows 10, Mac und Android) DE-32...

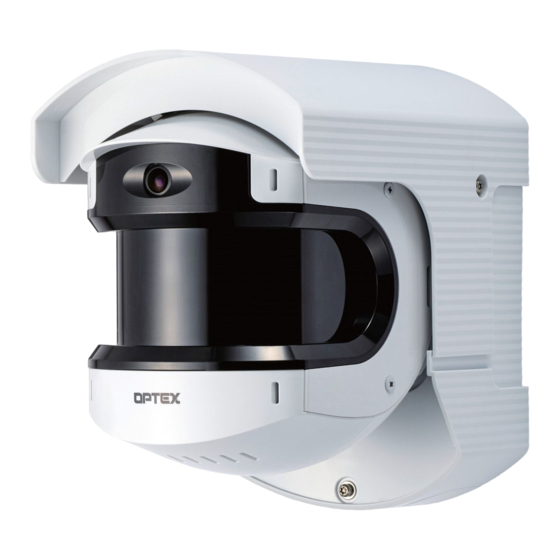

- Seite 33 INSTALLATIONSANLEITUNG Teile-identifikation Obere Abdeckung Seitliche Abdeckung Haupteinheit, Basiseinheit Abdeckung über den Anschlüssen DE-33...
- Seite 34 INSTALLATIONSANLEITUNG Erfassungsbereich ca. 300 mm bei 50 m 100 m max ca. 300 mm bei 80 m Zone de Erkennung 50 x 100 m, 190°, Rechteck. Bei Aktivierung von „Vergrößerte Erkennungsreichweite “ 80 m Radius, 190°, fächerförmiger Bereich ca. 320 mm bei 30 m 60 m max.
-
Seite 35: Innenliegende Teile Und Ihre Funktion
INSTALLATIONSANLEITUNG Innenliegende Teile und Ihre Funktion Verkabelung In der Basiseinheit Stromversorgung LAN-Anschluss (Eingang) Signaleingang 1 bis 6 Signaleingang Die Länge des Stromkabels darf die unten genannten Werte nicht überschreiten. Detektor Drahtstärke 24 V DC AWG 20 Abisolierte Kabellänge; ca. 9 mm 40 m (0,52 mm AWG 18... - Seite 36 INSTALLATIONSANLEITUNG Innenliegende Teile und Ihre Funktion Ausgangsklemme Die sechs Ausgänge können auf NO oder NC eingestellt werden. Sie sind jedoch immer „offen “, wenn die Stromversorgung ausgeschaltet ist. Für die Ausgänge sind die folgenden Optionen wählbar. Alarm - Master-Alarm (MO) - Zonenalarm A1, B1 - Zonenalarm [Zuweisung]...
- Seite 37 INSTALLATIONSANLEITUNG Innenliegende Teile und Ihre Funktion LAN-Anschluss (PoE) Der LAN-Anschluss in der Basiseinheit ermöglicht eine kontinuierliche Verbindung. PoE wird unterstützt. Standard IP-Adresse: 192.168.0.126 Subnetzmaske: 255.255.255.0 Standard-Gateway: 192.168.0.1 Einschalten Inbetriebnahme Verbinden Sie den Stromanschluss mit der Stromversorgung oder verbinden Sie den LAN-Anschluss mit einem PoE-Netzteil.
- Seite 38 INSTALLATIONSANLEITUNG Innenliegende Teile und Ihre Funktion Rücksetztaste Wenn Sie Ihre IP-Adresse oder das Kennwort vergessen haben, können Sie diese wie unten beschrieben zurücksetzen. Rücksetztaste (RESET) 1. Schalten Sie die Stromversorgung aus. Entfernen Sie die Abdeckung. 2. Schalten Sie das Gerät ein und drücken Sie die Rücksetztaste. 3.
-
Seite 39: Led-Anzeige
INSTALLATIONSANLEITUNG Innenliegende Teile und Ihre Funktion LED-Anzeige Blinken Leuchten Grün Gelb Melderzustand Aufwärmphase (ca. 70 s) Stand-by Bereichseinstellung Alarm Zurücksetzen abgeschlossen Grün blinkt ein Mal. Gelb blinkt ein Mal. Abdeckschutz Wiederholen Grün blinkt ein Mal. Gelb blinkt zwei Mal. Verdrehschutz Wiederholen Gelb blinkt drei Mal. - Seite 40 INSTALLATIONSANLEITUNG Fehlerart Kamerafehler Grün blinkt ein Mal. Rot blinkt zwei Mal. Wiederholen Überhitzung Grün blinkt ein Mal. Rot blinkt drei Mal. Wiederholen Hardwarefehler Rot blinkt vier Mal. Grün blinkt ein Mal. Wiederholen Weitere Grün blinkt ein Mal. Rot blinkt ein Mal. Wiederholen DE-40...
-
