2-3 Ausblendung des Nahbereiches (Unterkriechbereich)

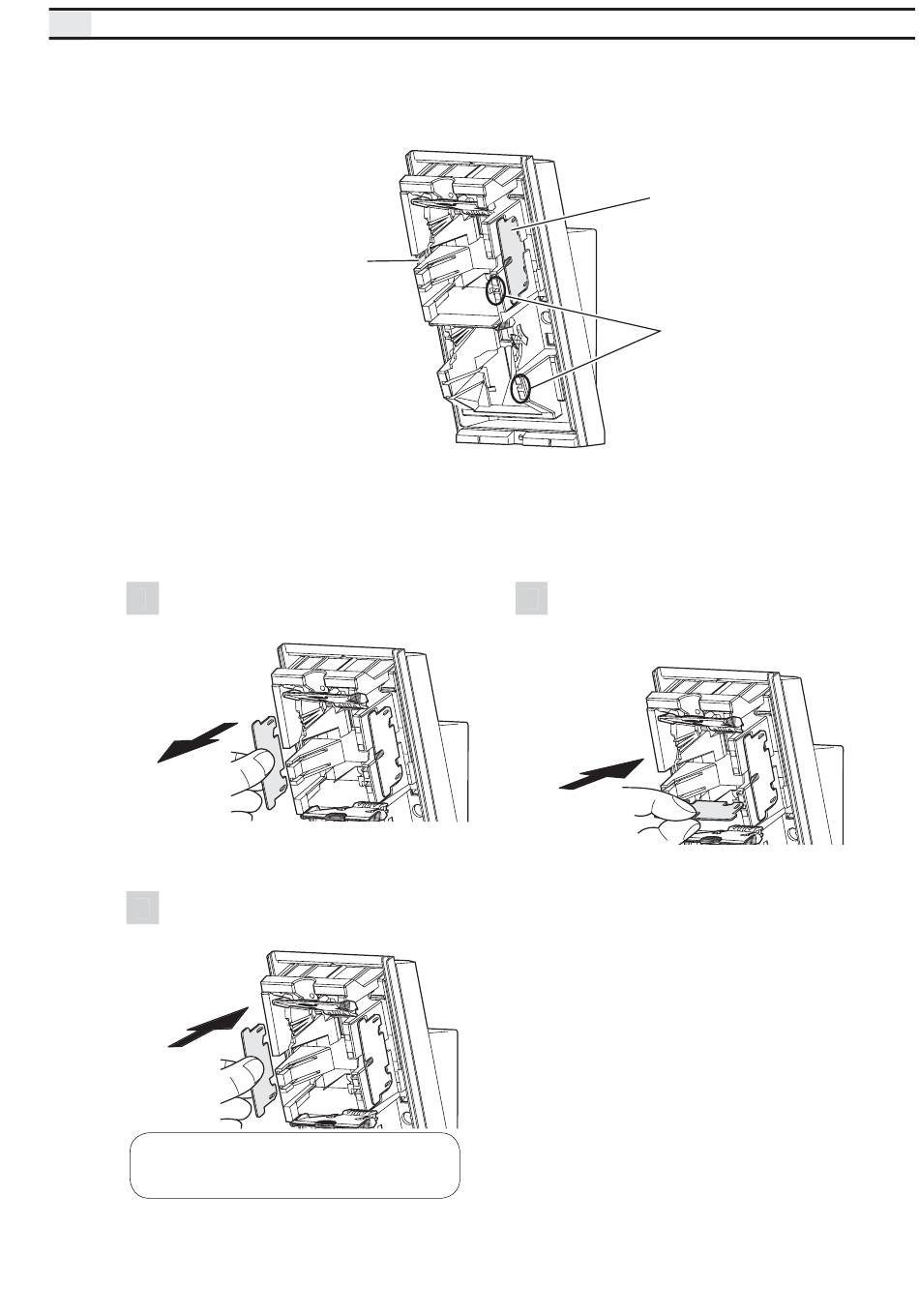

Um den Nah-Erfassungsbereich einzustellen, verwendet man die beiden transparenten
Kunststoffplättchen seitlich des oberen Pyroelements.
Kunststoffplatte 1 zur
Nahbereichsausblendung
Plättchen herausziehen.
1
Wird eine Platte nicht benötigt, sollte
3
sie in der seitlichen Halteposition sein.
Achtung>>
Plättchen nicht verlieren.
* Platte 1 und 2 sind identisch
a
C C
g
i
a
C
g
i i
a a a
C C
g
i
h
j
Die Platte in die vorgesehene Position
2
einschieben, bis sie in der Verankerung
einrastet.
Seite 8
Kunststoffplatte 2 zur
Nahbereichsausblendung
Positionsmarkierung
der Plättchen
