Reinigen des Produkts
Reinigen Sie das Laserfenster mit einem feuchten Tuch.
Ein verschmutztes Laserfenster schränkt den Erkennungs-
bereich aufgrund der geringeren Laserempfindlichkeit ein.
Zusätzlich kann eine starke Verschmutzung des Fensters zu
Erkennungsfehlern führen.
Zur Lasersicherheit
Dieses Produkt ist bezüglich des Sicherheitsstandards als Klasse 1 Produkt
eingestuft.
Durchschnittsleistung : Max. 0,021 mW (AEL)
Wellenlänge : 905 nm
Impulsbr : 4 ns
Emissionsdauer : 35 μs
Standard : IEC 60825-1
Klasse 1 des Laser-Sicherheitsstandards bedeutet, dass die Sicherheit von
Laserprodukten, die zu dieser Klasse gehören, bei normalen Betriebsbedingungen
(ziemlich vorhersehbaren Betriebsbedingungen) garantiert wird. Auf dem Produkt
wurde ein Hinweis angebracht, dass es sich um ein Lasergerät handelt. Keine
sind keine zusätzlichen Sicherheitsmaßnahmen erforderlich.
Es entspricht 21 CFR 1040.10 und 1040.11 mit Ausnahme der im Dokument
„Laser Notice No.50" vom 24. Juni 2007 ausgeführten Abweichungen.
Klasse 1 Laserprodukt
Schauen Sie nicht direkt in den Laserstrahl.
CE-Erklärung
Warnung: Dies ist ein Klasse A Produkt. In einer häuslichen Umgebung kann
das Gerät Funkstörungen verursachen; in diesem Fall ergreifen Sie bitte
angemessene Maßnahmen. (EN 55032)
1-3

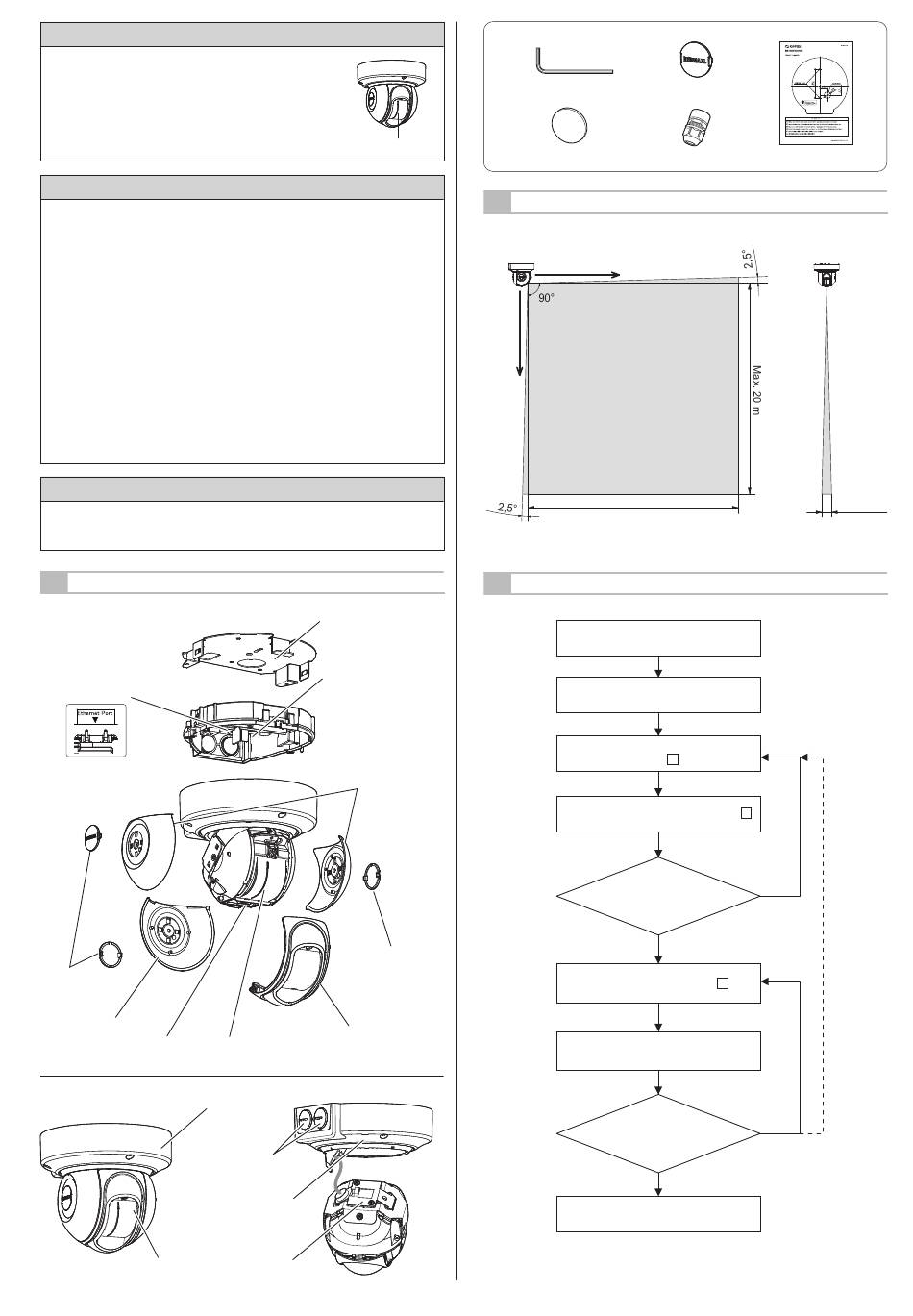

BEDIENELEMENTE UND FUNKTIONEN

Netzwerkanschluss-Port
Kappe der
seitliche
Abdeckung
(Zubehör)
Seitliche Abdeckung L
Netzwerkwartungsanschluss Laserfenster
Basiseinheit
Grundgerät
Laserfenster
Anbauplatte
Grundplatte
Seitliche
Abdeckung S
Kappe der
seitliche
Abdeckung
(Zubehör)
Vordere
Abdeckung
Abdeckkappe
Standfußabdeckung
Kabelabdeckung
Zubehör >>
Innensechskantschlüssel: x1
Dichtung: x1
1-4

ERKENNUNGSBEREICH

Seitenansicht
X
J
Max. 20 m
1-5

ARBEITSABLAUFDIAGRAMM DER MONTAGE

Wählen Sie den Erkennungsbereichsmodus
und den Montageort. (Siehe 2-1)
Ändern Sie die Montageoption entsprechend
zur Montageart. (Siehe 2-2, 2-3)
Montage und Winkeleinstellung.
Verkabelung und Einschalten (Siehe 5 )
Bereichseinstellung (Siehe 6 )
und Feststellen des
Erkennungsbereichs.
DE-2
Kappe der seitliche
Abdeckung: x3
Kabelverschraubung: x1 Papierschablone: x 1
(Siehe 4 )
Feststellen des
NG
Laserbereichs
(siehe 4-3)
OK
Konfiguration
Begehungstest
NG
(Siehe 4-3)
OK
Letzter Schritt
Frontansicht
Ca. 400 mm
