Optex VXI-AM Infinity Installationsanweisung

Optex VXI-AM Infinity Installationsanweisung

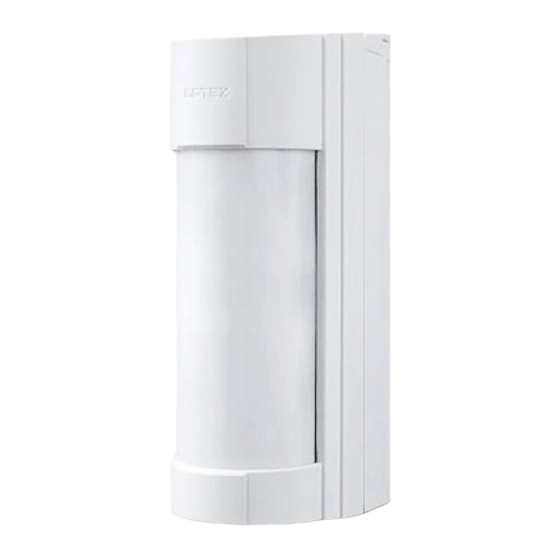

Multidimensionaler aussen-detektor

Werbung

MULTIDIMENSIONALER AUSSEN-DETEKTOR
MULTIDIMENSIONALER AUSSEN-DETEKTOR
VX Infinity
VX Infinity
FESTANGESCHLOSSENES MODELL
VXI-ST
Standardmodell mit 2 PIR
VXI-AM
VXI-ST mit Anti-Maskierung
VXI-DAM
VXI-AM mit Mikrowellen
Die VX Infinity
TM
Serie bietet höchst zuverlässige Wahrnehmungsfunktionen und reduziert
Falschmeldungen oder Meldungsverluste. Die VX Infinity
Wahrnehmungsleistungen, sogar in den schwierigsten Außenumgebungen.
FUNKTIONEN
GRUNDFUNKTIONEN
12 m bei 90 Grad flexiblem Wahrnehmungsmuster, anpassbar an die 5 Reichweiten.
- SMDA-Logik für fortgeschrittene Temperaturkompensation und Umgebungsgeräuschimmunität.
- Einfache Maskierung zur Vermeidung von Störungen.
- Doppelte Leitungsabschirmung gegen helle Lichtstörungen.
- Stromnetz-/TX-Batteriegehäuse geeignet für Batterie- als auch festangeschlossene Modelle.
OPTIONALE FUNKTIONEN
- Aktive IR Anti-Maskierung zur Wahrnehmung von verborgenen Objekten
- Tough Mod Dual Technologie basierend auf OPTEX goldbeschichteten Mikrowellen-Modulen
INHALT
1
2
TM
Serie
TM
Serie
2
3
3
4
4
5
4
6
4
5
5
7
6
7
7
8
-1-
INSTALL ATIONSANWEISUN
TM
Serie liefert stabile
6-1 SPEZIFIKATIONEN
8
9
10
12
13
14
14
15

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Optex VXI-AM Infinity

  • Seite 1: Inhaltsverzeichnis

    - Doppelte Leitungsabschirmung gegen helle Lichtstörungen. - Stromnetz-/TX-Batteriegehäuse geeignet für Batterie- als auch festangeschlossene Modelle. OPTIONALE FUNKTIONEN - Aktive IR Anti-Maskierung zur Wahrnehmung von verborgenen Objekten - Tough Mod Dual Technologie basierend auf OPTEX goldbeschichteten Mikrowellen-Modulen INHALT EINLEITUNG 2-9 BEREICHSMASKIERUNG 1-1 VOR DER INSTALLATION 2-10 WAHRNEHMUNGSLÄNGEN-ANPASSUNG...
  • Seite 2: Einleitung

    EINLEITUNG 1-1 VOR DER INSTALLATION Fehler in der Befolgung dieser Anleitung und unangemessene Behandlung des Gerätes können Warnung zum Tod oder zu schweren Verletzungen führen. Fehler in der Befolgung dieser Anleitung und unangemessene Behandlung des Gerätes können Vorsicht zu Verletzungen oder Beschädigungen des Gerätes führen. Die Prüfe Markierung zeigt eine Empfehlung an.
  • Seite 3: Vorsorge Für Die Anbringung Von Zwei Oder Mehreren Sensoren

    VXI-ST -Vorsorge für die Anbringung von zwei oder mehreren Sensoren VXI-AM VXI-DAM Bringen Sie nicht zwei oder mehrere VXI-DAM-Geräte nebeneinander oder gegenüber voneinander an. Dies kann zu Fehlfunktionen führen. VXI-DAM-Geräte können Rücken an Rücken angebracht werden. Wenn sie an der gleichen Wand angebracht werden, vergewissern Sie sich, dass diese dann mindestens 1,0 m voneinander entfernt sind.
  • Seite 4: Wahrnehmungsbereich

    1-3 WAHRNEHMUNGSBEREICH SEITENANSICHT Längenbegrenzungsposition 1 (Defaultwert) Hinweis>> Die maximale Wahrnehmungslänge kann, wie unten angezeigt, je nach Umweltbedingungen variieren. (16,7 ) (33,3 ft) (40 ft) Längenbegrenzungsposition 2 OBENANSICHT Bereichsdiagramm der horizontalen Position D Längenbegrenzungsposition 3 A B C E F G (40 ft) (33,3 ft) Längenbegrenzungsposition 4...
  • Seite 5: Montage

    2-3 MONTAGE Montieren Sie die Montageplatte. Wandmontage Pfahlmontage Anschlussloch Metallband * Benutzen Sie ein Metallband mit 25 mm oder geringerer Breite. Elektrischen Schaltkreiskasten montieren Kabelinstallation Ein elektrischer Anschlusskasten kann Öffnen Sie den Platzhalter, Verbinden Sie das Rohr und verbunden werden. der sich auf dem Boden des den Rückkasten.
  • Seite 6: Montage Mit Rückkasten

    2-5 MONTAGE MIT RÜCKKASTEN Sollte eine bestimmte Distanz zur Montageoberfläche benötigt werden, um unerwünschte Objekte zu vermeiden, benutzen Sie den Rückkasten zur Montage. Öffnen Sie einen Platzhalter im Rückkasten und führen Sie das Kabel der Montageplatte ein. Drahtisolierung Öffnen Sie einen Platzhalter im Rückkasten. Verkabelung Montieren Sie den Rückkasten auf die Montageplatte.
  • Seite 7: Verkabelung

    2-6 VERKABELUNG Das Verkabelungsterminal befindet sich am oberen Teil der Haupteinheit. <VXI-ST> <VXI-AM> Terminale <VXI-DAM> -Stromkabellänge Das Stromkabel sollte auf die folgende Länge beschränkt sein. VXI-ST VXI-AM VXI-DAM Stromaufnahme 20 mA Stromaufnahme 24 mA Stromaufnahme 35 mA Drahtlehre 12 V 14 V 12 V 14 V...
  • Seite 8: Bereichswinkelanpassung

    2-8 BEREICHSWINKELANPASSUNG Horizontale Position D Horizontale Position B (Standard) (F: symmetrische Position) A B C E F G A B C E F G oder A B C E F G Horizontale Position C Horizontale Position A (E: symmetrische (G: symmetrische Position) Position) A B C...
  • Seite 9: Wahrnehmungslängen-Anpassung

    2-10WAHRNEHMUNGSLÄNGEN-ANPASSUNG Passen Sie die PIR-Wahrnehmungslänge an, indem Sie die untere PIR in die gewünschte Richtung schieben. WICHTIG BEIDE WAHRNEHMUNGSBEREICHE MÜSSEN ZUR WAHRNEHMUNG BLOCKIERT WERDEN Beide, obere sowie untere, Wahrnehmungsbereiche sind blockiert Wahrnehmung! Nur der obere Wahrnehmungsbereich ist blockiert Passen Sie die MW-Wahrnehmungslänge an, indem Sie die MW-Sensitivitätsanpassung gemäß...
  • Seite 10: Schaltereinstellungen

    SCHALTEREINSTELLUNGEN VXI-Funktionen können mittels DIP-Schalter auf EIN/AUS gestellt werden. DIP-Schalter PIR-Sensitivitätswählschalter 1 LED 2 ALARMAUSGABE 3 AUX-EINGANG 4 ANTI-MASKIERUNG 5 MIKROWELLENIMMUNITÄT MW-Sensitivitätsanpassung VXI-ST -LED VXI-AM DIP-Schalter 1 VXI-DAM POSITION FUNKTION LED EIN (Fabrikeinstellung) LED AUS VXI-ST -ALARMAUSGABE VXI-AM DIP-Schalter 2 VXI-DAM POSITION FUNKTION...
  • Seite 11: Aux-Eingang

    VXI-ST -AUX-EINGANG VXI-AM DIP-Schalter 3 VXI-DAM Wenn eine zweite Einheit (ein weiterer Sensor) angeschlossen wird, kann die Wahrnehmung erweitert und Fehlalarm korrigiert werden. Die zweite Einheit muss eine spannungsfreie geschlossene Ausgabe wie z.B. einen anderen PIR-Detektor oder AIR-Detektor haben. <Infrarot (AIR) Sensoren, Wärme (PIR) Sensoren, Magnetschalter, etc.> POSITION FUNKTION Wenn entweder die Haupteinheit oder die zweite Einheit...
  • Seite 12: Pir-Sensitivität

    VXI-ST -MIKROWELLENIMMUNITÄT VXI-AM DIP-Schalter 5 VXI-DAM POSITION FUNKTION MIKROWELLENIMMUNITÄTS-Logik ist aktiviert. Benutzen IMMUNITÄT Sie diesen Modus unter rauen Umweltbedingungen (z.B. Vegetationsschwankungen). MIKROWELLENIMMUNITÄTS-Logik ist nicht aktiviert. (Fabrikeinstellung) IMMUNITÄT VXI-ST -PIR-SENSITIVITÄT VXI-AM PIR-SENSITIVITÄTSWÄHLSCHALTER VXI-DAM HIGH - HOCH POSITION FUNKTION MIDDLE - MITTEL HIGH - HOCH Hohe Sensitivität LOW -...
  • Seite 13: Led-Anzeige

    LED-ANZEIGE Blinken Leuchten GELB (nur VXI-DAM) <VXI-ST> <VXI-AM> Detektorzustand LED-Anzeige Aufwärmen Hinweis>> Die LED blinkt auch dann, Blinkt für etwa 60 Sekunden. wenn der DIP-Schalter 1 (LED) auf „OFF“ gestellt ist. Alarm Leuchtet für 2 Sekunden. Maskierungswahrnehmung (nur VXI-AM) Blinkt wiederholend dreimal. <VXI-DAM>...
  • Seite 14: Spezifikationen

    SPEZIFIKATIONEN 6-1 SPEZIFIKATIONEN Modell VXI-ST VXI-AM VXI-DAM Wahrnehmungsmethode Passives Infrarot Passives Infrarot & Mikrowelle PIR-Überdeckung 12,0 m 90° Weite / 16 Zonen PIR-Distanzlimit 12 – 2,5 m (5 Stufen) Wahrnehmungsgeschwindigkeit 0,3 – 1,5 m/s Sensitivität 2,0°C bei 0,6 m/s Stromeinspeisung 9,5 –...
  • Seite 15: Einstellungen Spezieller Wahrnehmungsbereiche

    EINSTELLUNGEN SPEZIELLER WAHRNEHMUNGSBEREICHE Unter Verwendung der Maskierungssiegel 2 bis 6 können spezielle Wahrnehmungsbereiche für die horizontalen Positionen A oder G eingestellt werden. Stellen Sie die gewünschte Bereichsein- Wenn ein anderes als das Maskierungssiegel Wählen sie ein Maskierungssiegel stellungsrichtung (horizontale Position A 1 eingestellt werden soll, muss der Platzhalter von 2 bis 6 entsprechend der oder G) ein.
  • Seite 16 The following statement will be provided with the equipment as required by Article 6.3 of the R&TTE Directive, 1999/5/EC. COMPLIANCE The Optex VXI series are in conformity with all essential requirements of the R&TTE Directive (1999/5/EC). • VXI series complies with following Directives / Standards.
