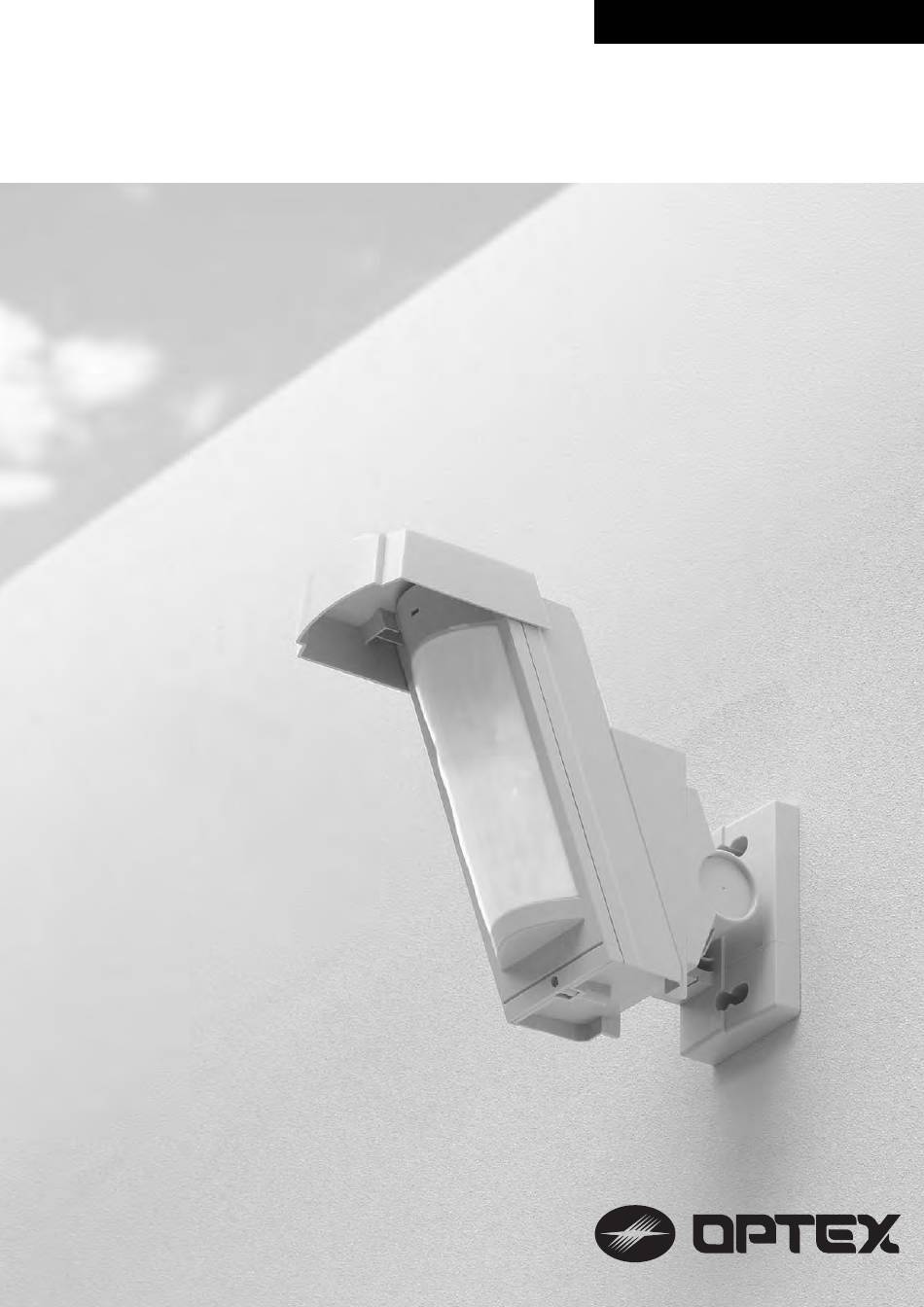

- Seite 1 FLÄCHEN- P A S S I V - I N F R A R O T BEWEGUNGSMELDER für die Außenanwendung Montage- und Installationsanleitung HX-40RAM Für Batteriebetrieb und Funkeinsatz Mit Absprüherkennung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS High Mount High Mount Außenbewegungsmelder Außenbewegungsmelder HX -40RAM HX -40RAM Einleitung Leistungsmerkmale 1 Einführung 1-1 Montagehinweise 1-2 Übersicht der Geräteteile 1-3 Darstellung des Erfassungsbereichs 1-4 Mögliche Einstellung der Erfassungsreichweite 2 Vorbereitung der Montage 2-1Geeignete Position für den Sender finden 2-2 Mögliche Batterieverwendung 3 Montage, Ausrichtung und Verdrahtung 3-1 Installationsschritte... -
Seite 3: Einleitung
• Geeignet für den Außeneinsatz • Äußerst niedriger Stromverbrauch • Bis zu 3 Meter Montagehöhe • Einfache Montage • Zwei getrennte OPTEX Spezial Pyroelemente • Ausreichend Platz für Universalfunksender • Doppelt-leitende-Abschirmung • Schwenkbarer Montagehalter • Variable Reichweite, max. 12 m, begrenzbar •... -
Seite 4: Übersicht Der Geräteteile
1-2 Übersicht der Geräteteile Montagehalterung Meldergehäuse Schrauben (3x10 mm) Batteriebox Elektronikeinheit Anschlüsse Hutabdeckung PIR Sensor (Nicht berühren) Anti-masking Infrarot LED Melderauf- nahme Schafftdeckel Schrauben (4x20 mm) Schraube als Verstellsperre Linse Zonenab- (M4x35 mm) LED Anzeige Gehäusedeckel deckaufkleber Gehäuseschraube Zubehör (im Lieferumfang enthalten) Dummy Batterien Batterieklipps Klettklebestreifen... -
Seite 5: Darstellung Des Erfassungsbereichs
Das Neigen des Melders ist zur Reduzierung der Reichweite NICHT zulässig! 9,0 m 5,5 m 4,0 m Vorbereitung der Montage Um den HX-40RAM zu verwenden, müssen vorher ein passender Sender und Batterien ausgewählt werden. Folgende Vorgehensweise ist notwendig. • Sendergröße • Batterie Typ • Batterie Verwendung • Hinweis Ist es möglich den Sender... -
Seite 6: Mögliche Batterieverwendung
Funksender Funksender 2-2 Mögliche Batterieverwendung - Eine gemeinsame Stromversorgung von Melder und Funksender ist möglich. Durch die Batteriebox des HX-40RAM ist eine gemeinsame Stromversorgung möglich. Funksender HX-40RAM Batteriebox Achtung: Der verwendete Batterietyp sollte der gleiche wie der des Funksender sein. -
Seite 7: Montage, Ausrichtung Und Verdrahtung
Montage, Ausrichtung und Verdrahtung 3-1 Installationsschritte -Vorgehensweise bei der Installation: Feststellung der gewünschten Reichweite Batterie Einbau -Gemeinsame Versorgung möglich? -Gemeinsame Versorgung nicht möglich? Einbau des Funksenders und der Batteriebox im Meldergehäuse Befestigung der Montagehalterung Einstellung des vertikalen Winkels 3-2 Einbau der Batterien -Wenn die gemeinsame Batterieversorgung möglich ist. - Seite 8 Die beigefügten Batterieanschluss- Das Anschlusskabel am Alarm- kabel und die Dummy Batterie in das ausgang anschließen und den Batteriefach des Senders klemmen. Deckel des Senders schließen. Batteriekabel (Rot) Beispielsender CR123A Batteriekabel (Schwarz) Alarmkontakt 1/2AA 1/2AA Dummy Batterie Dummy Batterie * Die vorgefertigten Dummy`s voneinander trennen und einen passenden verwenden.
-
Seite 9: Einbau Des Funksenders Und Der Batteriebox Im Meldergehäuse
3-3 Einbau des Funksenders und der Batteriebox im Meldergehäuse Mit dem beiliegenden Klettklebeband Die Grundeinheit auf der Wand kann der Sender einfach und schnell festschrauben. im Gehäuse befestigt werden. Montageort 1 Montageort 2 (siehe 2-1) (siehe 2-1) Klettklebeband Meldereinheit und Deckel montieren Klettklebeband Den Alarmausgang des Melders mit Meldereinheit... -
Seite 10: Montage Der Wandhalterung Und Ausrichtung
3-4 Montage der Wandhalterung und Ausrichtung Mit Verwendung der Montagehalterung wird eine 180° Ausrichtung ermöglicht. Für den Fall, dass der Boden schräg zur Montagewand verläuft, kann die Halterung vertikal um ±20° geneigt werden. Das Neigen des Melders ist zur Reduzierung der Reichweite NICHT zulässig! Achtung>>... -
Seite 11: Den Vertikalen Winkel Verstellen
Den horizontalen Winkel bestimmen und Die gesamte Ausrichtung gemäß Ab- die Einstellschraube im Uhrzeigersinn schnitt 3-5 durchführen. festschrauben. Die Meldereinheit muss nun nochmals aus dem Gehäuse herausgenommen werden um die Schraube zur Neigungs- Einstell- schraube verstellung festziehen zu können. An- schließend kann die Meldereinheit wieder eingesetzt werden. -
Seite 12: Anschlussverdrahtung
3-6 Anschlussverdrahtung *1: Der Sabotagekontakt sollte mit einer 24h Linie verbunden sein. - Eine gemeinsame Stromversorgung von Melder und Funksender ist möglich. Funksender HX-40RAM Batteriebox Dummy Batterie POWER POWER ALARM Ausgang Eingang TAMPER TROUBLE ALARM POWER OUT POWER IN OUT (T.O.) HX-40RAM Meldereinheit - Eine gemeinsame Stromversorgung von Melder und Funksender ist nicht möglich. -
Seite 13: Funktionseinstellung (Dil-Schalter)
Funktionseinstellung (DIL-Schalter) 4-1 Funktionsschalter DIL Schalter 1 Gehtestfunktion 2 Batteriesparmodus Einstellung Erfassungsimmunitätsschalter Störausgang (N.C. oder N.O.) "Low battery" Ausgang LED EIN/AUS Schalter Anti-Masking PIR Sensibilitätswahlschalter (4-1) (Anti-Spray) Sensibilitätswahl- schalter (4-2) Nicht berühren - GEHTESTMODUS DIL-Schalter POSITION FUNKTION Die LED leuchtet bei Bewegung im Erfassungs- bereich egal in welchem Zusand sich der TEST DIL-Schalter 6 befindet. - Seite 14 DIL-Schalter - STÖRAUSGANG (N.C. ODER N.O.) Der Störausgang kann als Öffner oder auch als Schließer ver- wendet werden. POSITION FUNKTION N.C. Der N.C. Ausgang (Öffner) wird aktiviert. (Werkseinstellung) N.C. N.O. N.O. Der N.O. Ausgang (Schließer) wird aktiviert. Liegt eine Bedingung für eine Störung vor, so schaltet dieser Ausgang in regelmäßigen Abständen.
-
Seite 15: Anti-Masking (Absprühfunktion)
- PIR SENSIBILITÄT 3-Stufen Schiebeschalter POSITION FUNKTION Wenn eine hohe Melder Empfindlichkeit benötigt Hoch wird, kann diese Einstellung verwendet werden Mittel Für alle Standardanwendungen geeignet (Werkseinstellung) Geeignet für ungünstige Umgebungsbedingungen Niedrig oder für einen sehr kleinen Erfassungsbereich Hoch Mittel Niedrig 4-2 Anti-Masking (Absprühfunktion) -ANTI-MASKING SENSIBILITÄT POSITION... -
Seite 16: Geh- Und Funktionstest
Geh- und Funktionstest 5-1 Mögliche Einstellungen der Erfassungsreichweite Die Erfassungsreichweite darf ausschließlich mit den beigefügten Abdeckaufklebern reduziert werden. Dafür sind 3 verschiedene Aufkleber vorhanden. Das Neigen des Melders zur Reduzierung der Reichweite ist NICHT zulässig! 9,0 m 5,5 m 4,0 m 5-2 Teilbereiche im Erfassungsbereich ausblenden Um einen Teilbereich des Erfassungsbereichs auszublenden, sind spezielle Abdeckaufkleber vorhan- den. -
Seite 17: Technische Daten
äußerst wichtig und trägt enorm zu einem zuverlässigen Betrieb des Melders bei. In solchen Fällen sollte besser auf eine kleinere Überwachungsfläche gewechselt werden, denn Falschalarme sind immer zu vermeiden. Technische Daten Modellbezeichnung HX-40RAM Passiv-Infrarot Detektionsverfahren: PIR-Erfassungsbereich: Max. 12 m, 85° Weitwinkel mit 94 Zonen... -
Seite 18: Abmessungen
6-1 Abmessungen Mit Montagehalterung und Hutabdeckung Ohne Montagehalterung und Hutabdeckung... -
Seite 19: Für Ihre Notizen
Für Ihre Notizen... - Seite 20 Änderungen aus entwicklungs-, konstruktions- oder verkaufstechnischen Gründen, auch ohne Ankündigung, vor. ACHTUNG: Der Batterie-Aussen-Passiv-Infrarot Bewegungsmelder HX-40RAM wurde konzipiert, um die definierte Bewegung einer Person zu detektieren und einen Funksender zu aktivieren. Da dieser Melder nur ein Teil OPTEX CO., LTD. (JAPAN) eines kompletten Systems sind, können wir keine Verantwortung für Schäden oder Konsequenzen, die aus...
