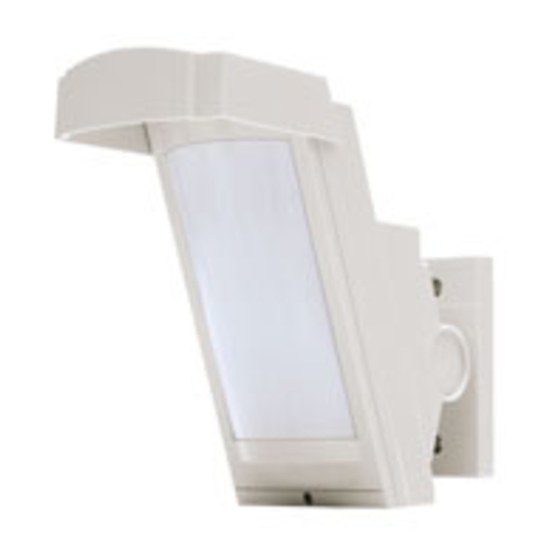

Optex HX-40 Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Optex Anleitungen
  4. Bewegungsmelder
  5. HX-40
  6. Installationsanweisungen

Optex HX-40 Installationsanweisungen

Vorschau ausblenden Andere Handbücher für HX-40:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Hoch montierter
Hoch montierter
Außenmelder
Außenmelder
HX-40/40AM/
HX-40/40AM/
40DAM
40DAM
EIGENSCHAFTEN
85°
3,0 m
12 m

INHALTSVERZEICHNIS

1-1 VOR DER INBETRIEBNAHME .............................. 1
1-3 Erfassungsbereich.................................................. 3
2-1 MONTAGE MIT HALTERUNG ............................... 3
2-2 VERTIKALEN WINKEL EINSTELLEN ................... 5
2-3 MONTAGE OHNE HALTERUNG........................... 5
2-4 VERKABELUNG .................................................... 6
1
EINLEITUNG
1-1
VOR DER INBETRIEBNAHME
Die Nichteinhaltung der Anweisungen in diesem Handbuch und falsche Handhabung können zum
Warnung
Tod oder zu schweren Verletzungen führen.
Die Nichteinhaltung der Anweisungen mit diesem Warnsymbol und falsche Handhabung können
Vorsicht
zu Verletzungen und/oder Sachschäden führen.
Die Markierung
bedeutet Empfehlung.
Warnung
Reparieren oder modifizieren Sie
das Gerät nicht selbst
Montagehöhe
2,5 bis 3,0 m
VERKABELTES MODELL
• 3,0 m Montagehöhe Erfassungsbereich (12 m)
• Einzigartiges Pyro-Element
• Intelligent UND logisch
• Duale Signalverarbeitungslogik
• Vegetationseinfluss-Analyselogik
Das Nix-Symbol
Schützen Sie das Gerät vor Wasser
Halten Sie den Melder parallel
zum Boden.
Parallel
INSTALLATIONSANWEISUNGEN
HX-40
HX-40AM
HX-40DAM
• Ideale Einstellung des Erfassungsbereichs
• Digitales Anti-Maskierung (nur AM-/DAM-Modell)
• Mikrowellen-Reichweitenumschalter (nur DAM-Modell)
2-5 WANDSABOTAGE (OPTION)................................ 6
3 GEHTEST .................................................................... 7
4-1 FUNKTION ............................................................. 8
5 BEREICH EINSTELLEN ............................................ 10
6 LED-ANZEIGE ........................................................... 10
7-1 SPEZIFIKATIONEN.............................................. 11
7-2 ABMESSUNGEN ................................................. 11
zeigt Unzulässigkeit an.
Warnung
Montieren Sie das Gerät sicher
Berücksichtigen Sie die Richtung,
aus der sich eine Person nähert,
sowie den Erkennungsbereich.
Neigung
DE-1
2 PIRs Standardmodell
HX-40 mit Anti-Maskierung
HX-40AM mit Mikrowellen
Vorsicht

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optex HX-40

Inhaltszusammenfassung für Optex HX-40

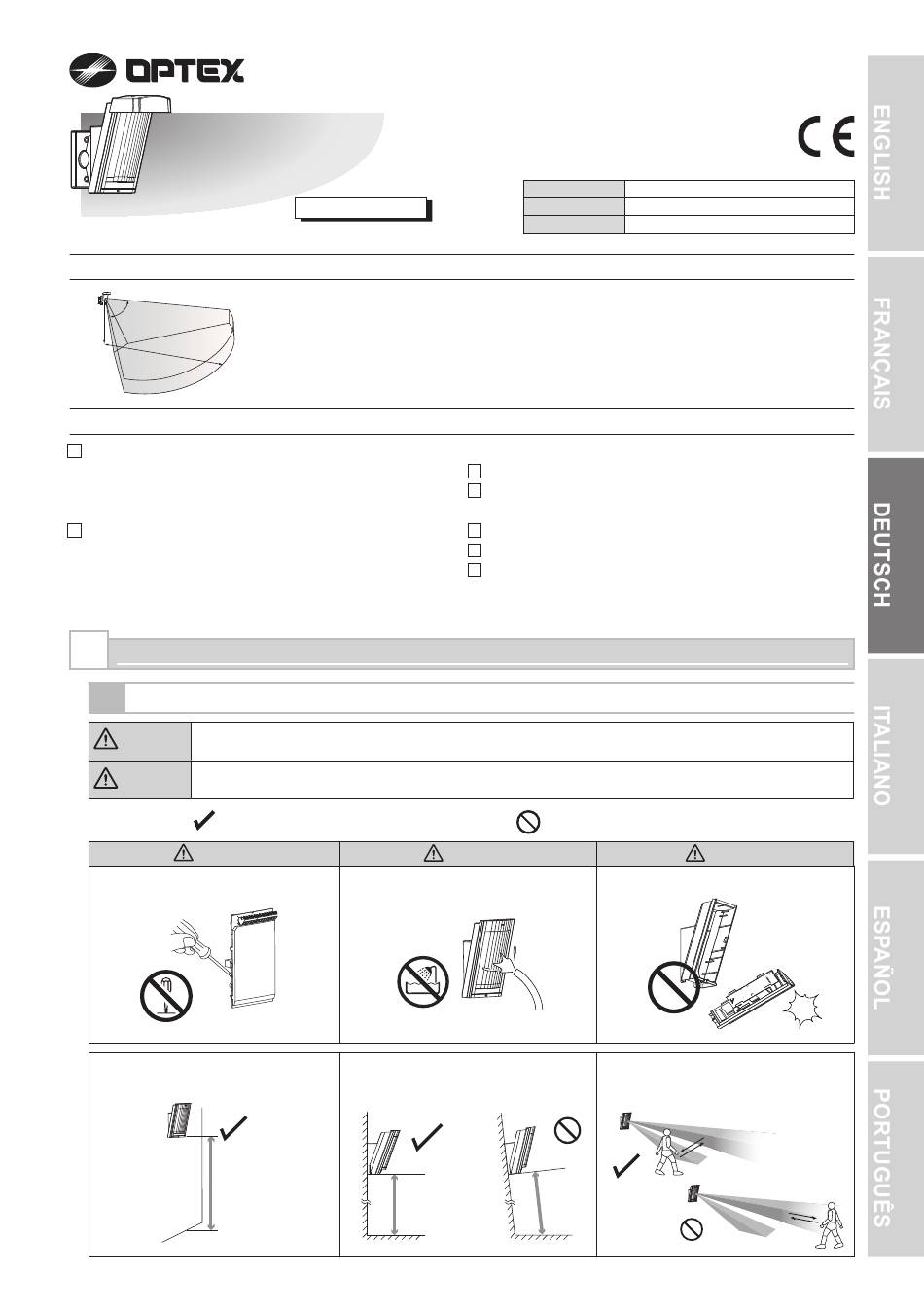

  • Seite 1: Inhaltsverzeichnis

    HX-40/40AM/ HX-40/40AM/ HX-40 2 PIRs Standardmodell 40DAM 40DAM VERKABELTES MODELL HX-40AM HX-40 mit Anti-Maskierung HX-40DAM HX-40AM mit Mikrowellen EIGENSCHAFTEN • 3,0 m Montagehöhe Erfassungsbereich (12 m) • Ideale Einstellung des Erfassungsbereichs 85° • Einzigartiges Pyro-Element • Digitales Anti-Maskierung (nur AM-/DAM-Modell) 3,0 m •...

  • Seite 2: Teilekennzeichnung

    Installieren Sie den Melder an einem Standort, der frei von Fehlalarmfaktoren ist. Beispielsweise: • Wärmequelle • Vom Wind bewegte Objekte • Sonneneinstrahlung und Reflektion HX-40 HX-40AM -Sicherheitshinweise zu Installation von zwei oder mehr Sensoren HX-40DAM Installieren Sie nicht zwei oder mehr HX-40DAM nebeneinander oder gegenüberliegend. Installieren Sie die Geräte Rückseite an Rückseite.

  • Seite 3: Erfassungsbereich

    Erfassungsbereich Draufsicht Seitenansicht (Hauteur d’installation 3,0 m) 8,0 m 12 m (Hauteur d’installation 2,5 m) 12 m 8,0 m • Vertikaler Winkel: 1 Stufe (2,5°) hoch 12 m (siehe „Vorsicht“ in 2-2). INSTALLATION Verwenden Sie die Halterung für normale Montagen. Das Gerät kann nur ohne Halterung direkt auf der Wand installiert werden, wenn die folgenden drei Bedingungen gegeben sind: •...
  • Seite 4 Neigen Sie die Halterung ca. 45° und führen Sie Bestimmen Sie die horizontale Ausrichtung (links das Kabel durch. oder rechts) des Melders, bevor Sie die Halterung auf der Wand montieren. Nach rechts Nach links Eingang Ausgang Öffnen Sie die Ausbrechöffnung Öffnen Sie die Ausbrechöffnung für die für das Kabel.

  • Seite 5: Vertikalen Winkel Einstellen

    VERTIKALEN WINKEL EINSTELLEN Für beste Leistung installieren Sie den Melder parallel zum Boden. Bestimmen Sie die Erfassungsreichweite. Wenn Sie 9,0 m/5,5 m/4,0 m wählen, maskieren Sie das unerwünschte Objektiv mit Abdeckungen. 12 m Führen Sie den Gehtest durch um zu überprüfen, ob der Melder parallel zum Boden ist.

  • Seite 6: Verkabelung

    VERKABELUNG Stromkabel dürfen die folgenden Längen nicht überschreiten. Einheit: m HX-40 HX-40AM HX-40DAM DRAHTQUERSCHNITT 12 V 14 V 12 V 14 V 12 V 14 V AWG22 (0,33 mm AWG20 (0,52 mm AWG18 (0,83 mm HX-40AM HX-40DAM – N.O. N.C.

  • Seite 7: Gehtest

    -Installation Installieren Sie den Universal-Magnetschalter Öffnen Sie die Ausbrechöffnung mit einem (Wandseite) auf der Wand. Zur Bestimmung der geeigneten Werkzeug, z.B. Schraubendreher. Montageposition verwenden Sie die „Schablone zur Montageposition“ auf der Innenseite der Geräteabdeckung. Montieren Sie den anderen Teil des Universal-Magnetschalters auf der Rückseite des Geräts oder der Halterung. Kabel durch die Ausbrechöffnungen ziehen.

  • Seite 8: Einstellung

    3. AUX-EINGANG MW-Empfindlichkeitseinstellung 4. STÖRUNGSAUSGANG 5. MIKROWELLE IMMUNITÄT 6. (Reserviert) Anti-Maskierung Empfindlichkeitseinstellung PIR-Empfindlichkeitsumschalter Nicht berühren HX-40 HX-40AM DIP-Schalter 1 -LED EIN/AUS HX-40DAM POSITION FUNKTION Die LED leuchtet auf, wenn eine Person erkannt wird. (Werkseinstellung) Die LED leuchtet nicht auf, selbst wenn eine Person erkannt wird.
  • Seite 9 HX-40 HX-40AM -MIKROWELLE IMMUNITÄT DIP-Schalter 5 HX-40DAM POSITION FUNKTION (Werkseinstellung) MIKROWELLENIMMUNITÄT-Logik ist nicht aktiviert. MIKROWELLENIMMUNITÄT-Logik ist aktiviert. Unter harschen IMMUNITÄT IMMUNITÄT Umweltbedingungen verwenden (z.B. Vegetationseinfluss). REICHWEITENUMSCHALTER/ HX-40 EMPFINDLICHKEIT HX-40AM EINSTELLEN -MW-REICHWEITENUMSCHALTER/MW-EMPFINDLICHKEIT E INSTELLEN HX-40DAM ERFASSUNGSBEREICH PIR-BEREICH EINSTELLEN MW-REICHWEITENUMSCHALTER MW-EMPFINDLICHKEITSEINSTELLUNG (SEITENANSICHT)

  • Seite 10: Bereich Einstellen

    Abdeckungen vorhanden sind. 4,0 m 9,0 m 5,5 m -BEREICHSABDECKUNG Beispiel Abdeckung Bereiche 5 und 6. Bereichsabdeckung LED-ANZEIGE -HX-40/40AM ZUSTAND MELDER LED-ANZEIGE (NUR ROT) Aufwärmen Blinkt für ca. 60 Sekunden Alarm Leuchtet für 2 Sekunden Gelb Anti-Maskierung Blinkt 2 Mal, aus für 5 Sekunden und dann...

  • Seite 11: Spezifikationen 7-1 Spezifikationen

    TECHNISCHE DATEN TECHNISCHE DATEN HX-40DAM Modell Erkennungsverfahren Passiv Infrarot Passiv Infrarot und Mikrowelle PIR-Abdeckung 12 m 85° breit/94 Zonen 4,0 m, 5,5 m, 9,0 m PIR-Abstandsgrenze Erkennbare Geschwindigkeit 0,3 m/s bis 1,5 m/s Empfindlichkeit 2,0°C bei 0,6 m/s Stromeingang 9,5 bis 18 VDC 35 mA (max.) 40 mA (max.) 50 mA (max.)
