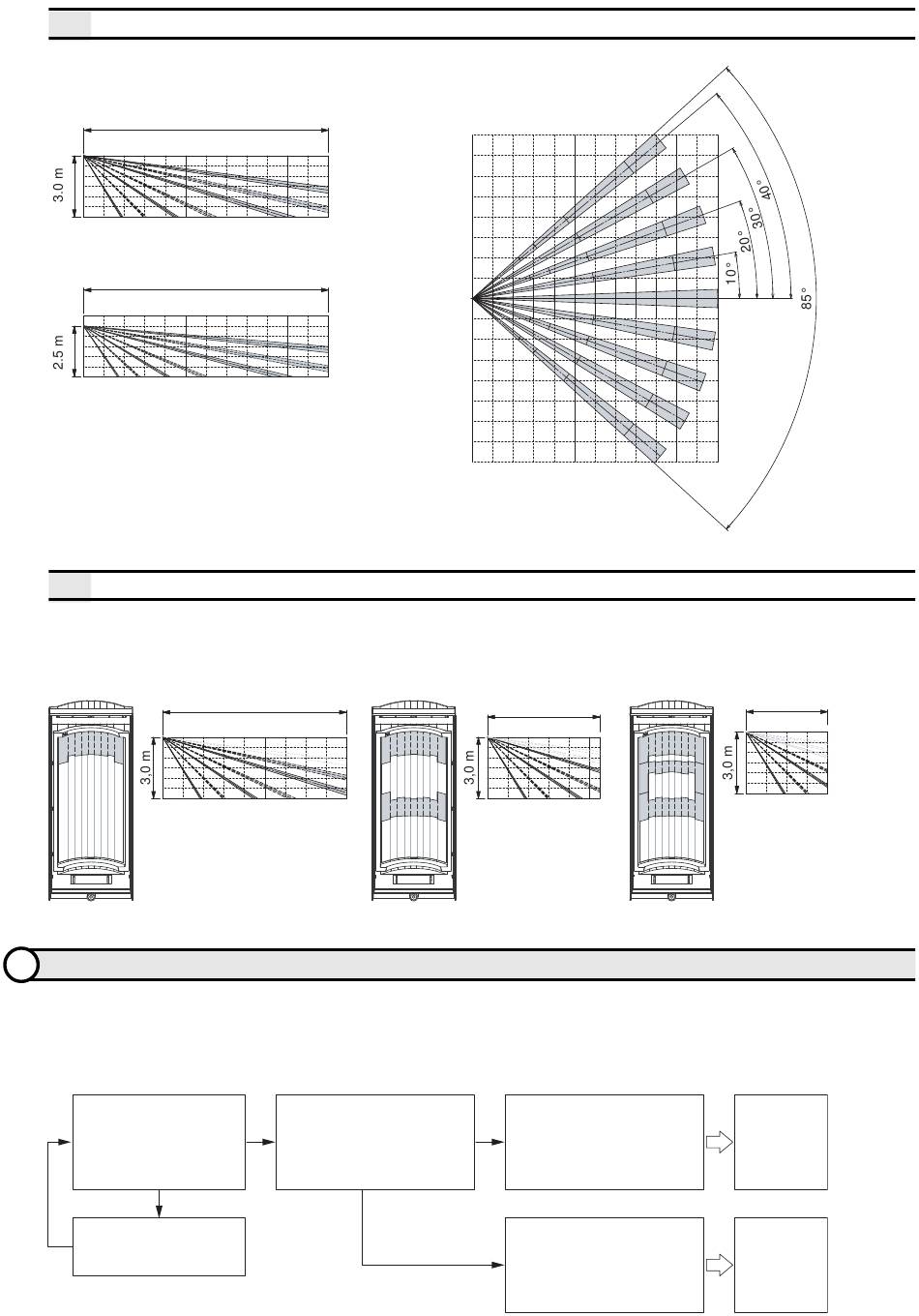

1-3 Darstellung des Erfassungsbereichs

Seitenansicht auf den Erfassungsbereich
(Montagehöhe 3,0 m)
12 m
(Montagehöhe 2,5 m)
12 m
Soll der HX-40 auf eine Höhe von 2,5m
montiert werden, ist die Montagehalterung
zwingend notwendig.
Der vertikale Winkel des HX-40 muss dann
um einen Klick (2,5° nach oben) verstellt werden.
(Siehe 6-B "Achtung" Details")
1-4 Mögliche Einstellungen der Erfassungsreichweite
Die Erfassungsreichweite darf ausschließlich mit den beigefügten Abdeckaufklebern reduziert werden.
Dafür sind 3 verschiedene Aufkleber vorhanden.
Das Neigen des Melders ist zur Reduzierung der Reichweite NICHT zulässig!
1
2

Vorbereitung der Montage

Um den HX-40RAM zu verwenden, müssen vorher ein passender Sender und Batterien ausgewählt
werden. Folgende Vorgehensweise ist notwendig.
• Sendergröße
Ist es möglich den Sender
in den zwei Positionen
zwischen der Hauptein-
heit und der Rückplatte
einzubauen? (2-1)
Nein
Ein anderer Sender muss
verwendet werden.
9,0 m
1
2
• Batterie Typ
Wird der Sender über eine
Ja
Batterie des Typs CR123,
CR2 oder 1/2AA versorgt?
Draufsicht auf den Erfassungsbereich
8 m
0
8 m
5,5 m
• Batterie Verwendung • Hinweis
Es ist möglich eine gemein-
Ja
same Stromversorung für den
Sender und den Melder her-
zustellen.
Es ist nicht möglich eine ge-
Nein
meinsame Stromversorung für
den Sender und den Melder
herzustellen.
12 m
4,0 m
1
3
2
Siehe Punkt
2-2 gemein-
same Strom-
versorgung.
Siehe Punkt
2-2 getrennte
Stromver-
sorgung.
