Elektrische Anschlüsse
Alle elektrischen Anschlüsse befinden sich in einem kleinen Anschlusskasten an der Seite des größeren
Gehäuses. Die Stromversorgung muss entsprechend den geforderten Kennwerten und über ein zweiadri-
ges und geschirmtes Kabel erfolgen. Im Anschlusskasten befindet sich außerdem eine Sicherung.
Die Kennwerte der Stromversorgung dürfen nicht über den angegebenen Werten liegen. An-
sonsten drohen dauerhafte Schäden am Analysator.

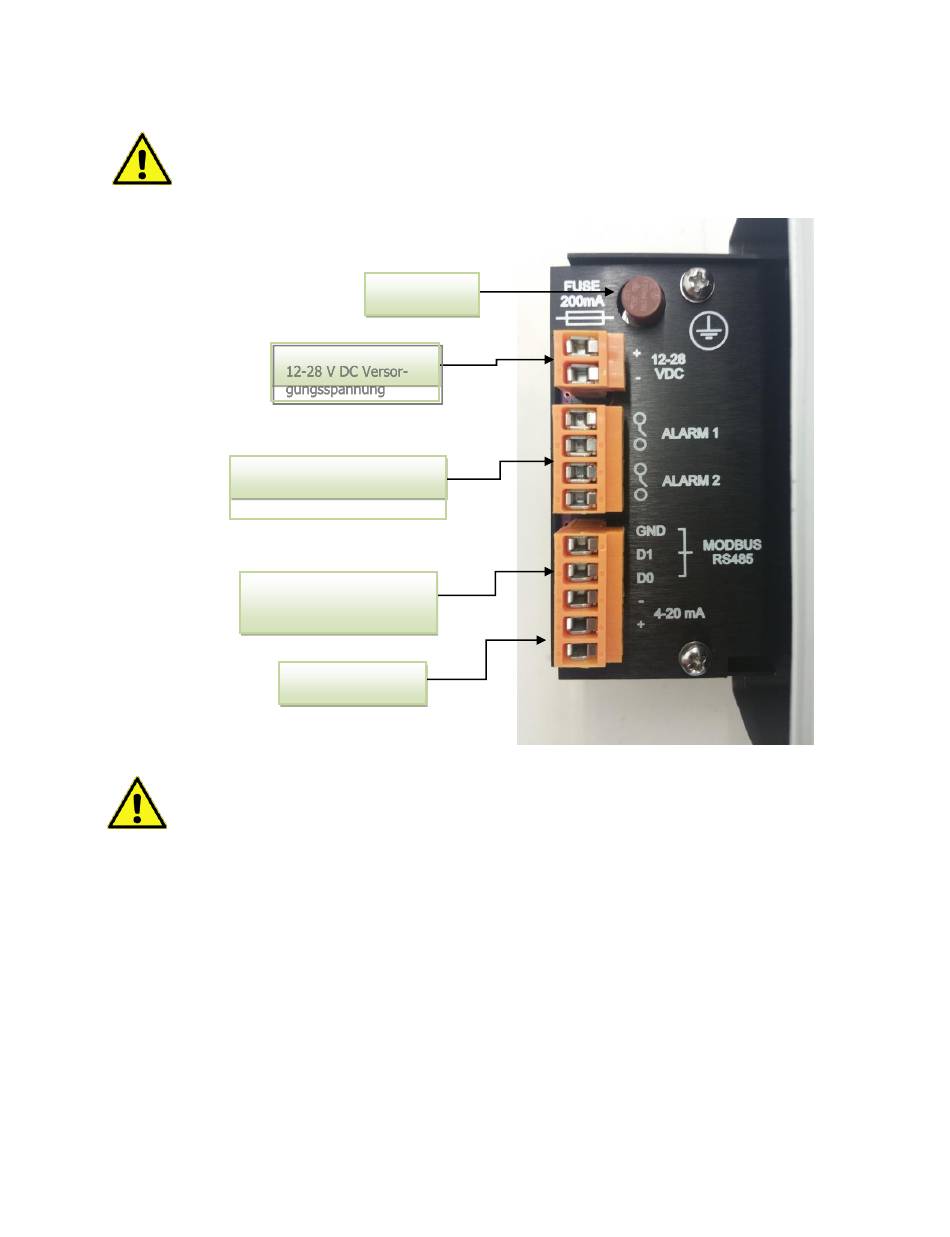

12-28 V DC Versor-
gungsspannung
Zwei vom Anwender festzule-
gende Alarme
Der integrierte 4-20-mA-Umrichter wird intern versorgt und benötigt keine externe Stromversor-
gung. NIEMALS eine Spannung an die beiden Klemmen des 4-20-mA-Ausgangsanschlusses an-
legen. Ansonsten wird der 4-20-mA-Umrichter dauerhaft beschädigt.
Vorgehensweise
•
Nehmen Sie die Frontabdeckung des Anschlusskastens an der linken Seite des Transmitters ab, in-
dem Sie die vier (4) Schrauben entfernen, mit denen die Abdeckung befestigt ist. Bewahren Sie die
Schrauben zur späteren Verwendung auf.
•
Lösen Sie die Mutter der Kabelverschraubung (vom Kunden bereitgestellt und an der Unterseite des
kleineren Gehäuses installiert).
•
Führen Sie die Leitungen für Stromversorgung, Alarm und Ausgangssignal durch die Kabelver-
schraubung. Entfernen Sie an den Leitern ca. 0,5 cm der Isolierung. Führen Sie die abisolierten En-
den der Leiter in die jeweiligen Anschlüsse ein und befestigen Sie sie durch Anziehen der Schrauben
am Klemmenblock. Hinweis: Verwenden Sie Leiter, die den örtlichen gesetzlichen Bestimmungen
entsprechen.
•
Führen Sie die Leiter durch die Kabelverschraubung ins Innere des Anschlusskastens.
•
Stellen Sie sicher, dass der positive und der negative Anschluss der Spannungsversorgung mit der
jeweils richtigen Klemme verbunden werden.
17
Netzsicherung
4-20-mA-Signal
Advanced Instruments, Inc.
