Gas-Anschlüsse
Der GPR-2500A mit seinem standardmäßigen Durchflussaufbau ist für positive Druckproben ausgelegt.
Eingangs- und Ausgangsleitungen für das Probengas müssen angeschlossen werden. Der Anwender ist
für die Kalibriergase und sonstige erforderliche Komponenten verantwortlich (siehe unten).
Fließraten von 0,5 – 2,5 l/min (1-5 SCFH) rufen keine nennenswerten Veränderungen der Sauerstoffergeb-
nisse hervor. Fließraten über 2,5 l/min (5 SCFH) erzeugen jedoch Gegendruck und falsche Sauerstoffmess-
werte, da das Probengas mit dem bestehenden Durchmesser der internen Leitungen nicht mit einer höheren
Fließrate abgeleitet werden kann. Eine Durchflussanzeige mit integriertem Dosierventil vor dem Sensor wird
empfohlen, um die Fließrate des Probengases zu steuern. Eine Fließrate von 0,4 – 1 l/min (1-2 SCFH) wird
für eine optimale Leistung empfohlen.
Vorsicht: Versperren Sie die Entlüftungsöffnung nicht mit Ihrem Finger, um die Durchflussan-
zeige zu testen, wenn der Sensor vom Gas angeströmt wird, denn dies übt einen Druck auf den
Sensor aus. Das Zurückziehen des Fingers beseitigt die Verengung und erzeugt so einen Unter-
druck am Sensor, der ihn beschädigen könnte und damit die Gewährleistung ungültig macht.
Anschließen des Probengases:
•
Definieren Sie eine Klemmringverschraubung als Auslass (VENT) und die andere als Probe
(SAMPLE).
•
Regeln Sie den Probengas-/Kalibriergasstrom auf 0,35 – 2 barÜ (5-30 psig).
•
Schließen Sie eine 1/8"-Auslassleitung an die Klemmringverschraubung an, die zum Ablassen der
Probe bestimmt ist.
•
Verbinden Sie eine 1/8"-Leitung für Nullgas (ZERO), Kalibriergas (SPAN) oder Probengas (SAMPLE)
an den mit SAMPLE (Probe) bezeichneten Anschluss.
•
Falls optionale Anschlüsse und/oder ein Probenahmesystem vorhanden sind, schließen Sie die
ZERO- und/oder SPAN-Gasleitungen an.
•
Lassen Sie das Gas mit einer Fließrate von 0,5 – 1 l/min (1-2 SCFH) durch die Transmitter strömen.
15
Advanced Instruments, Inc.

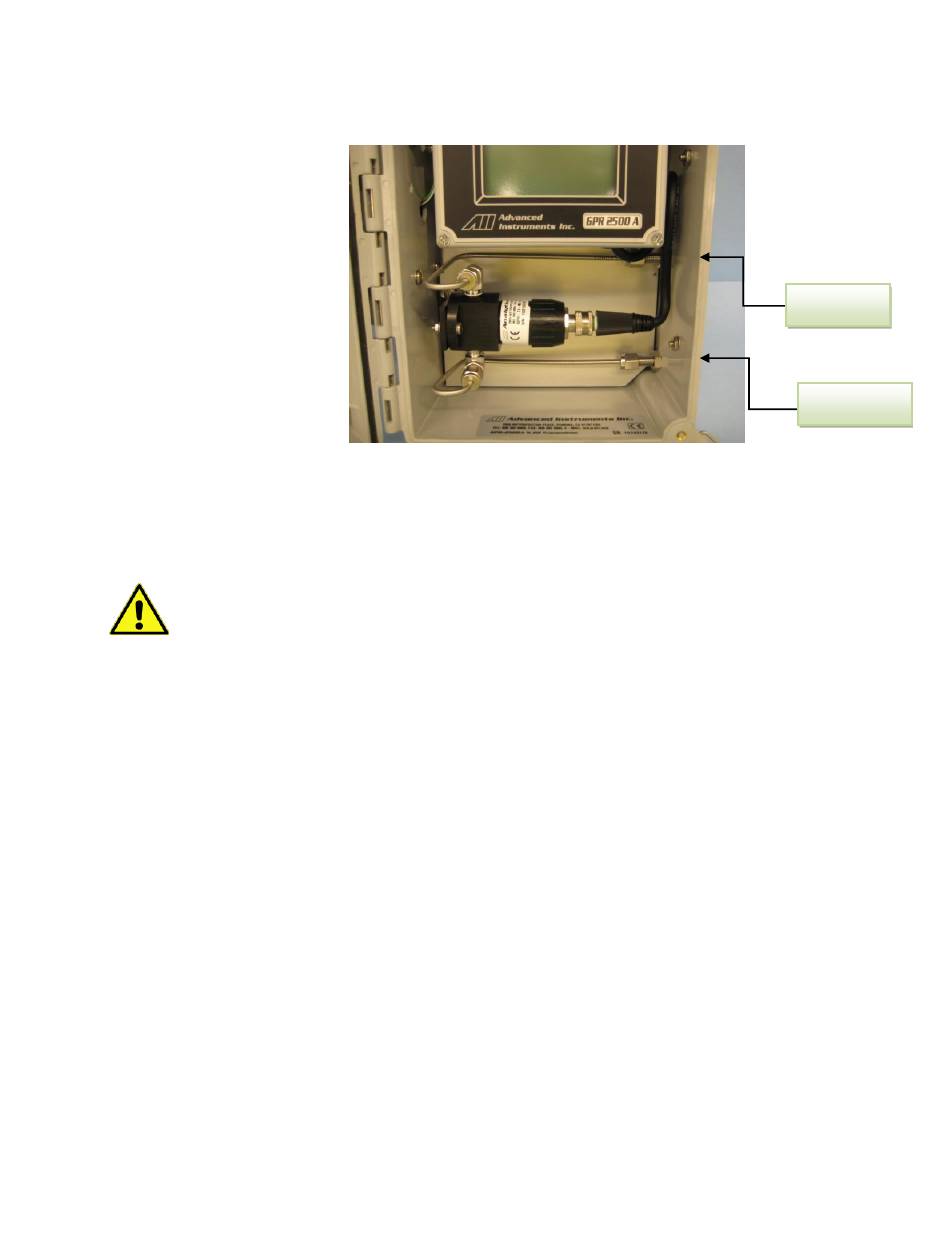

Gaseinlass
Probenauslass
