6.5.1 Bezpiecznik sieciowy
Bezpiecznik
Rozmiar bezpiecznika i charakterystyka przełączania
muszą być określone na podstawie wartości prądu zna-
mionowego podłączonego produktu. Należy przestrze-
gać miejscowych przepisów.
Wyłącznik zabezpieczenia silnika
W przypadku produktów bez wtyczki wyłącznik zabez-
pieczenia silnika musi zostać zapewniony przez użyt-
kownika! Wymogiem minimalnym jest użycie przekaźni-
ka termicznego/wyłącznika zabezpieczenia silnika
z kompensacją temperatury, wyzwalaniem różnicowym
i blokadą zabezpieczającą przed ponownym włączeniem,
zgodnie z miejscowymi przepisami. W przypadku wrażli-
wej sieci elektrycznej zalecany jest montaż dodatkowych
zabezpieczeń (np. przekaźników przepięciowych, prze-
kaźników podnapięciowych lub przekaźników zabezpie-
czających przed zanikaniem fazy itd.).
Wyłącznik różnicowoprądowy (RCD)
Należy przestrzegać przepisów miejscowego zakładu
energetycznego! Zaleca się stosowanie wyłącznika róż-
nicowoprądowego.
Zaleca się użycie wyłącznika różnicowoprądowego, jeśli
istnieje ryzyko kontaktu osób z produktem i przewodzą-
cymi cieczami.
6.5.2

Prace konserwacyjne

Przed montażem należy przeprowadzić następujące pra-
ce konserwacyjne:
▪ Sprawdzić rezystancję izolacji uzwojenia silnika.
▪ Sprawdzić opór czujnika temperatury.
▪ Sprawdzić opór elektrody prętowej (dostępnej opcjonal-
nie).
Jeśli zmierzone wartości różnią się od wartości zadanych:
▪ Mogło dojść do przedostania się wilgoci do silnika lub ka-
bla zasilającego.
▪ Urządzenie kontrolne jest uszkodzone.
W przypadku wystąpienia błędu należy skontaktować się
z serwisem technicznym.
6.5.2.1 Kontrola rezystancji izolacji uzwojenia silnika
Zmierzyć rezystancję izolacji za pomocą próbnika izolacji
(stałe napięcie pomiarowe = 1000 V). Należy przestrze-
gać następujących wartości:
▪ Przy pierwszym uruchomieniu: rezystancja izolacji nie
może być niższa niż 20 MΩ
▪ Przy kolejnych pomiarach: wartość musi być wyższa niż
2 MΩ
Instrukcja montażu i obsługi Wilo-Rexa FIT
Instalacja i podłączenie elektryczne
NOTYFIKACJA! W silnikach z wbudowanym kondensa-
torem przed wykonaniem kontroli należy zewrzeć
uzwojenia!
6.5.2.2 Sprawdzić opór czujnika temperatury
Opór czujnika temperatury należy zmierzyć za pomocą
omomierza. Czujnik bimetalowy musi posiadać wartość
pomiaru wynoszącą 0 Ohm (przelot).
6.5.2.3 Sprawdzenie oporu elektrody zewnętrznej do kontroli
komory uszczelnienia
Zmierzyć opór elektrody za pomocą omomierza. Zmie-
rzona wartość musi dążyć do „nieskończoności". Warto-
ści ≤ 30 kΩ oznaczają obecność wody w oleju, przepro-
wadzić wymianę oleju!
6.5.3 Podłączenie silnika prądu zmiennego
PE

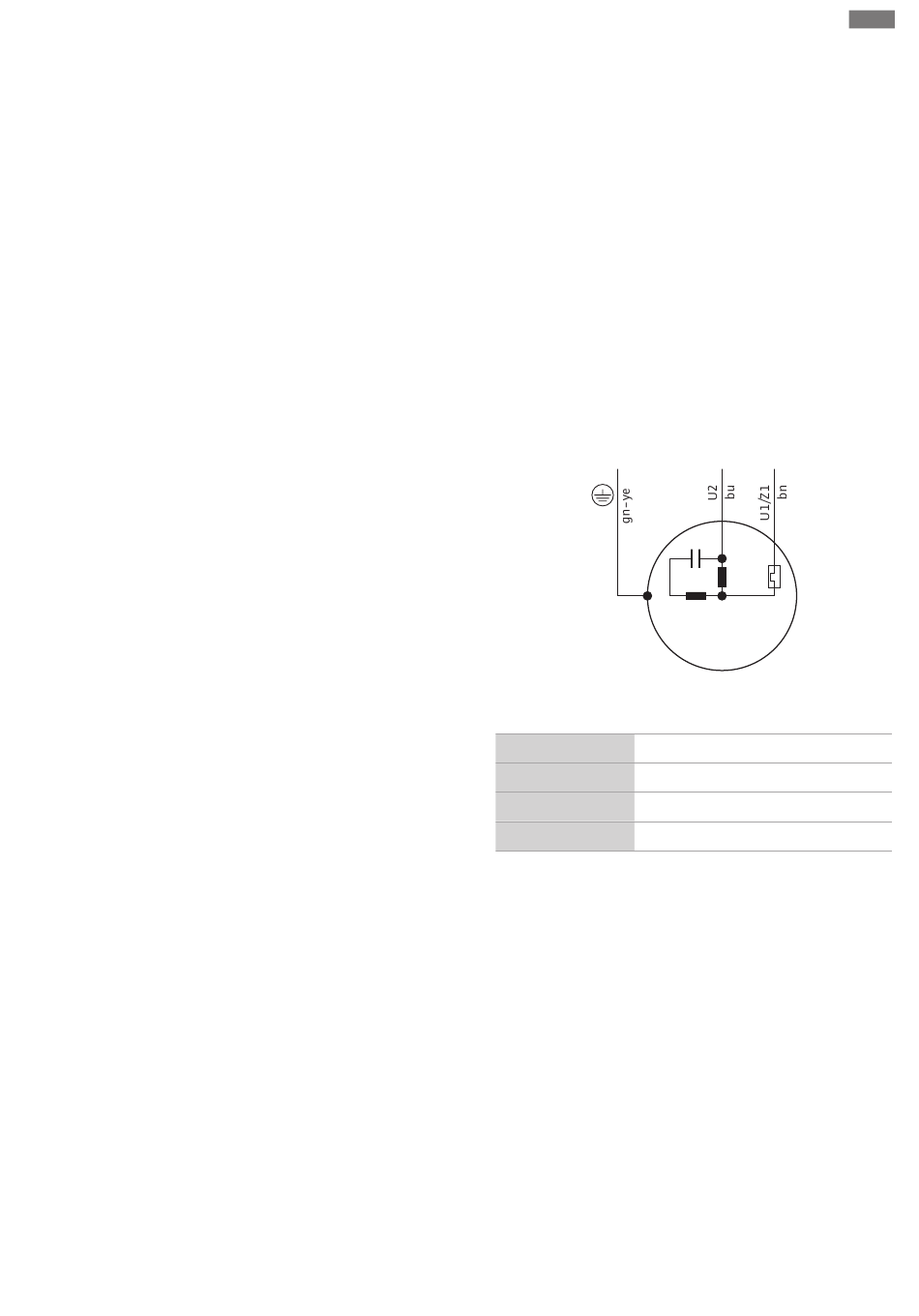

Fig. 7: Schemat połączeń silnika prądu zmiennego
Kolor żyły Zacisk
Brązowa (bn) L
Niebieska (bu) N
Zielona/żółta (gn-ye) Uziemienie
Wersja na prąd jednofazowy jest wyposażona w gniazdo
wtykowe z zestykiem ochronnym. Podłączenie do sieci
elektrycznej odbywa się poprzez podłączenie wtyczki do
gniazdka. Wtyczka nie jest zabezpieczona przed zala-
niem. Zainstalować gniazdo w sposób zabezpieczający
je przed zalaniem! Uwzględnić należy informacje doty-
czące stopnia ochrony (IP) wtyczki.
NIEBEZPIECZEŃSTWO! Jeśli pompa ma zostać podłą-
czona bezpośrednio do urządzenia sterującego, należy
zdemontować wtyczkę, a podłączenie elektryczne po-
wierzyć elektrykowi!
pl
N L
C r
M 1~
