de
stellen, muss der Motor für mindestens 1 min komplett
eingetaucht sein!
Arbeitsschritte
4
2

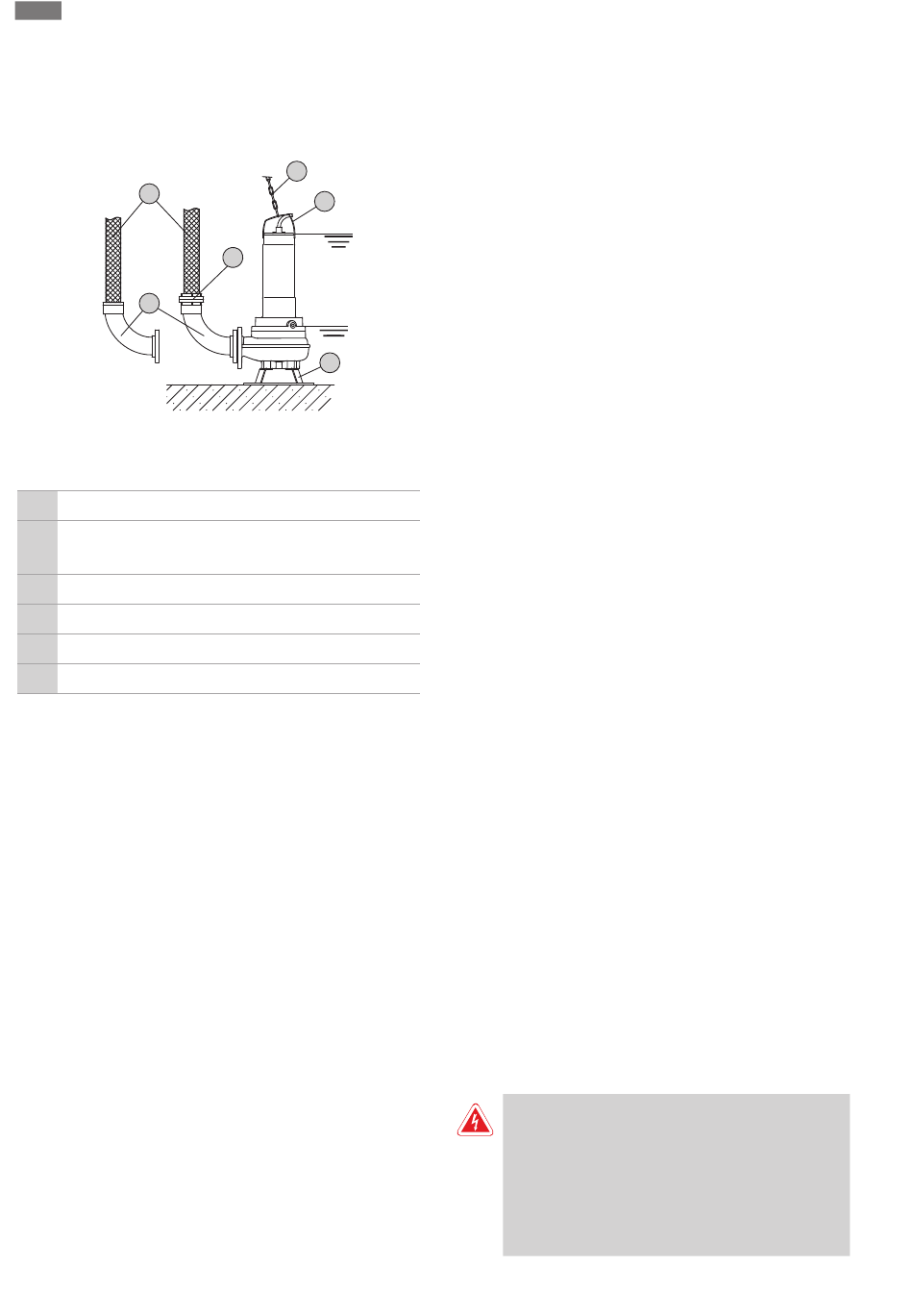

Fig. 6: Nassaufstellung; transportabel
1 Pumpenfuß
Rohrbogen mit Schlauchanschluss oder Storz-Festkupp-
2
lung
3 Storz-Schlauchkupplung
4 Druckschlauch
5 Hebemittel
6 Anschlagpunkt
‡
Pumpenfuß montiert.
‡
Druckanschluss vorbereitet: Rohrbogen mit Schlauchan-
schluss oder Rohrbogen mit Storz-Kupplung montiert.
1. Hebemittel mit einem Schäkel am Anschlagpunkt der
Pumpe befestigen.
2. Pumpe anheben und an der vorgesehenen Arbeitsstelle
(Schacht, Grube) absetzen.
3. Pumpe auf festem Untergrund abstellen. VORSICHT! Ein
Einsinken muss vermieden werden!
4. Druckschlauch verlegen und an gegebener Stelle (z. B.
Abfluss) befestigen. GEFAHR! Das Abreißen oder Weg-
schlagen des Druckschlauchs kann zu (schweren) Ver-
letzungen führen! Druckschlauch sicher am Ablauf be-
festigen.
5. Stromzuführungsleitung fachgerecht verlegen. VOR-
SICHT! Stromzuführungsleitung nicht beschädigen!
▶ Pumpe ist installiert, die Elektrofachkraft kann den elek-
trischen Anschluss ausführen.
18
5
6
S1
3
S2 / S3
1
Installation und elektrischer Anschluss
6.4.5 Niveausteuerung
Mit einer Niveausteuerung werden die aktuellen Füll-
stände ermittelt und die Pumpe in Abhängigkeit der Füll-
stände automatisch ein- und ausgeschaltet. Die Erfas-
sung der Füllstände erfolgt hierbei durch verschiedene
Sensortypen (Schwimmerschalter, Druck- und Ultra-
schallmessungen oder Elektroden). Bei Verwendung ei-
ner Niveausteuerung die folgenden Punkte beachten:
▪ Schwimmerschalter können sich frei bewegen!
▪ Der minimal zulässige Wasserstand darf nicht unter-
schritten werden!
▪ Die maximale Schalthäufigkeit darf nicht überschritten
werden!
▪ Bei stark schwankenden Füllständen wird eine Niveau-
steuerung mit zwei Messpunkten empfohlen. Hiermit
lassen sich größere Schaltdifferenzen erreichen.
Verwendung des angebauten Schwimmerschalters
Die „A"‑ Ausführung ist mit einem Schwimmerschalter
ausgestattet. Die Pumpe wird in Abhängigkeit vom Füll-
stand ein- und ausgeschaltet. Das Schaltniveau ist durch
die Kabellänge des Schwimmerschalters festgelegt.
Verwendung bauseits gestellter Niveausteuerungen
Bei Verwendung einer bauseits gestellten Niveausteue-
rung die Angaben zur Installation der herstellereigenen
Einbau- und Betriebsanleitung entnehmen.
6.4.6 Trockenlaufschutz
Ein Trockenlaufschutz muss verhindern, dass die Pumpe
ohne Fördermedium betrieben wird und Luft in die Hy-
draulik eindringt. Dazu muss der minimal zulässige Füll-
stand mit Hilfe eines Signalgebers ermittelt werden. So-
bald der vorgegebene Grenzwert erreicht wird, muss es
zur Abschaltung der Pumpe mit einer entsprechenden
Meldung kommen. Ein Trockenlaufschutz kann vorhan-
dene Niveausteuerungen um einen zusätzlichen Mess-
punkt erweitern oder als alleinige Abschalteinrichtung
arbeiten. In Abhängigkeit der Anlagensicherheit kann die
Wiedereinschaltung der Pumpe automatisch oder manu-
ell erfolgen. Zur optimalen Betriebssicherheit wird der
Einbau eines Trockenlaufschutzes empfohlen.
6.5

Elektrischer Anschluss

GEFAHR

Lebensgefahr durch elektrischen Strom!

Unsachgemäßes Verhalten bei elektrischen Arbeiten
führt zum Tod durch Stromschlag! Elektrische Arbei-
ten muss eine Elektrofachkraft nach den lokalen Vor-
schriften ausführen.
