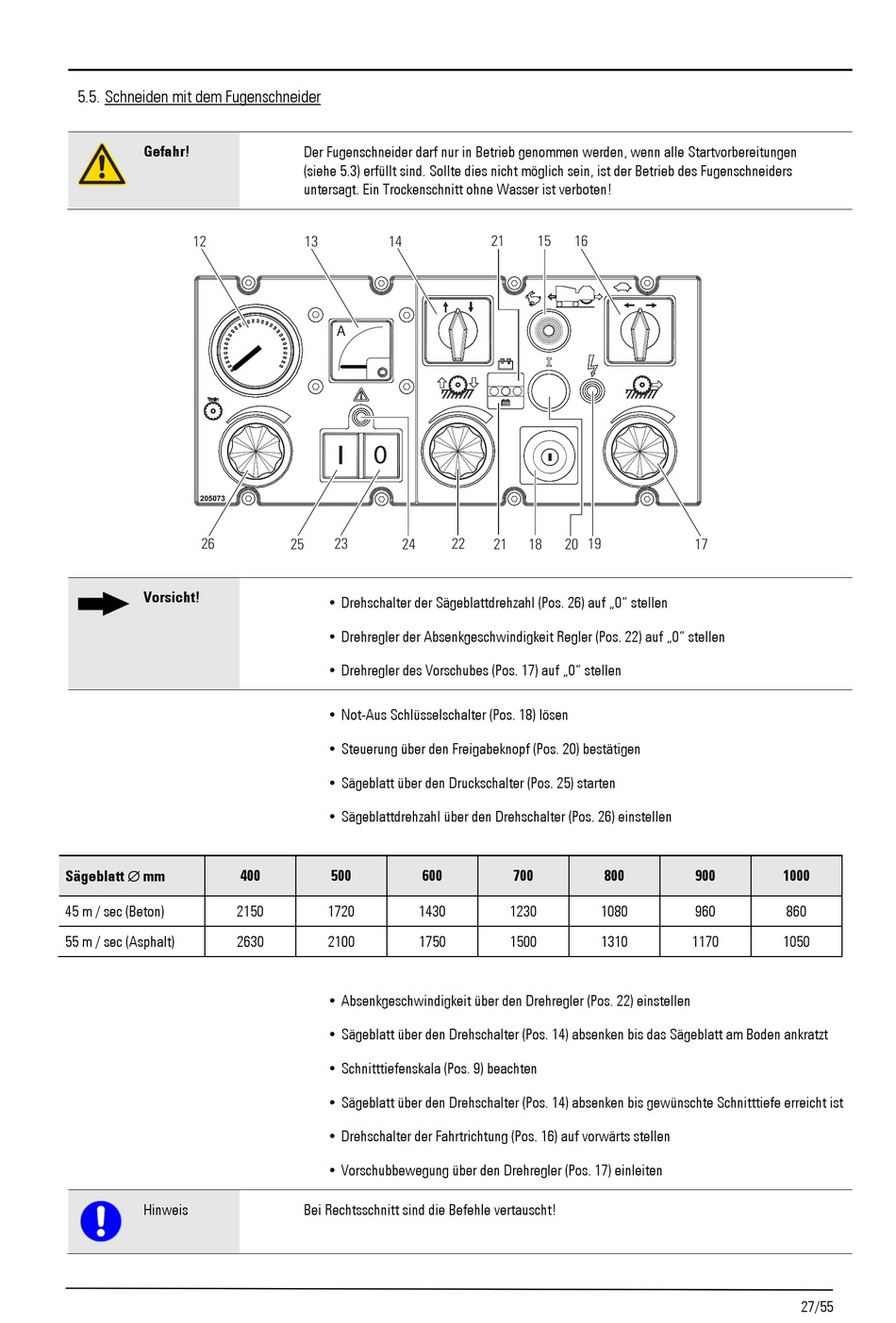

5.5. Schneiden mit dem Fugenschneider
Gefahr!
12
205073
26
Vorsicht!
Sägeblatt mm
45 m / sec (Beton)
55 m / sec (Asphalt)
Hinweis
Der Fugenschneider darf nur in Betrieb genommen werden, wenn alle Startvorbereitungen
(siehe 5.3) erfüllt sind. Sollte dies nicht möglich sein, ist der Betrieb des Fugenschneiders
untersagt. Ein Trockenschnitt ohne Wasser ist verboten!
13
14
A
I
0
25
23
24
Drehschalter der Sägeblattdrehzahl (Pos. 26) auf „0" stellen
Drehregler der Absenkgeschwindigkeit Regler (Pos. 22) auf „0" stellen
Drehregler des Vorschubes (Pos. 17) auf „0" stellen
Not-Aus Schlüsselschalter (Pos. 18) lösen
Steuerung über den Freigabeknopf (Pos. 20) bestätigen
Sägeblatt über den Druckschalter (Pos. 25) starten
Sägeblattdrehzahl über den Drehschalter (Pos. 26) einstellen
400
500
2150
1720
2630
2100
Absenkgeschwindigkeit über den Drehregler (Pos. 22) einstellen
Sägeblatt über den Drehschalter (Pos. 14) absenken bis das Sägeblatt am Boden ankratzt
Schnitttiefenskala (Pos. 9) beachten
Sägeblatt über den Drehschalter (Pos. 14) absenken bis gewünschte Schnitttiefe erreicht ist
Drehschalter der Fahrtrichtung (Pos. 16) auf vorwärts stellen
Vorschubbewegung über den Drehregler (Pos. 17) einleiten
Bei Rechtsschnitt sind die Befehle vertauscht!
21
15
16
22
21
18
20 19
600
700
1430
1230
1750
1500
17
800
900
1080
960
1310
1170
1000
860
1050
27/55
