2 Gas, Öl, Fernwärme, Pellet, Fremdkessel

2.3 SolvisMax Solo mit SolvisLino 4

2.3.1 Grundausstattung

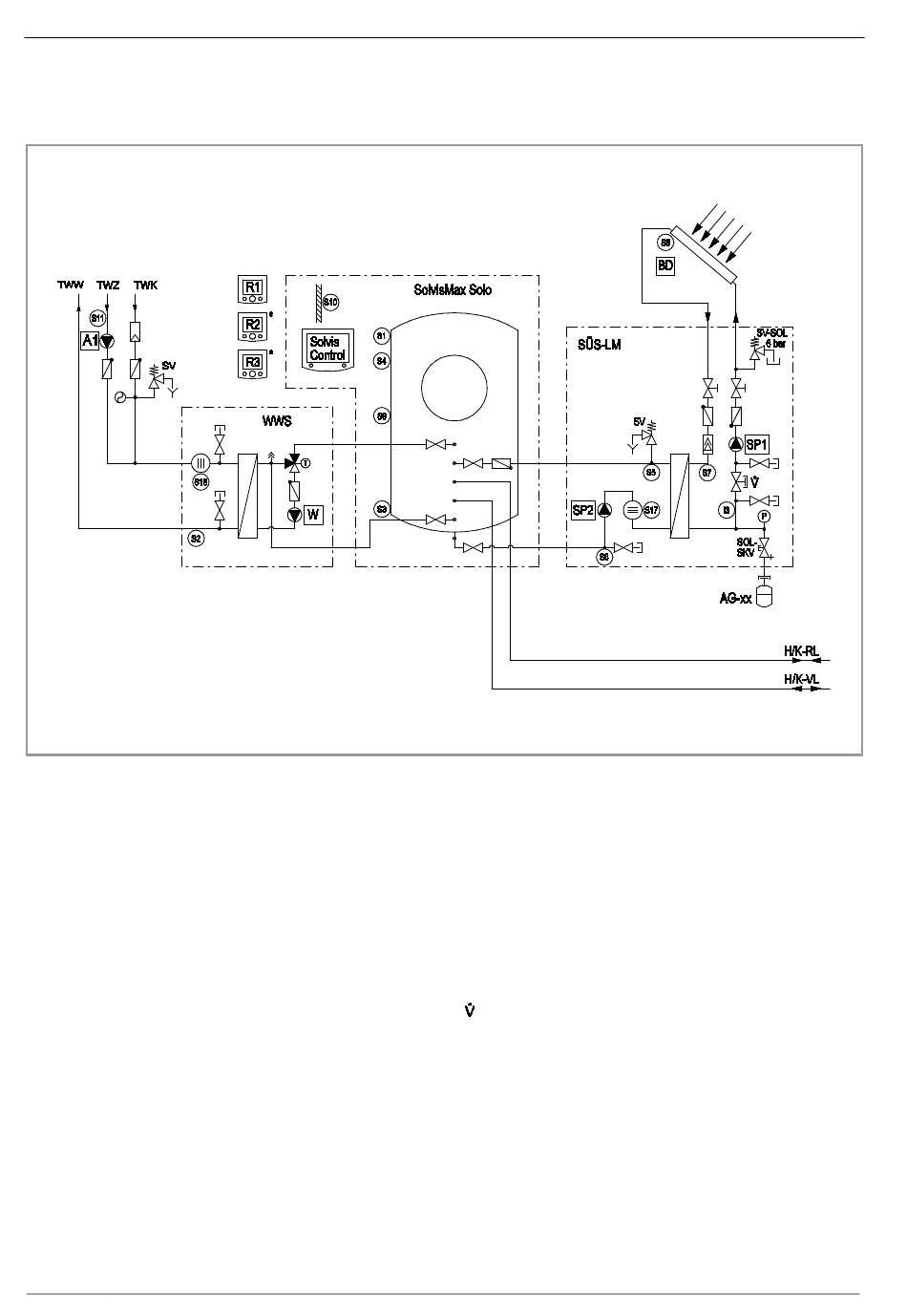

Abb. 13: SolvisMax Solo Grundausstattung mit SolvisLino 4 und drei gemischten Heizkreisen – Teil 1
* optional
Ausstattung
· Systemregler SolvisControl 2
· Trinkwassererwärmung
· zwei gemischte Heizkreise
· Solarkreis mit einem Kollektor(feld)
· nebenstehender Pelletkessel SolvisLino
· Pufferladekreis ohne Rücklaufanhebung mit drehzahlge-
regelter Ladepumpe
· ein weiterer temperaturbegrenzter oder gemischter
Heizkreis
Baugruppen:
Blitzschutzdose
BD
Heizkreisstation, gemischt
HKS-G
Solar-Ausdehnungsgefäß
AG-xx
Warmwasserstation
WWS
Sicherheitsgruppe Heizkreis
SG-H
Solarwärmeübergabestation
SÜS-LM
Verteilbalken 3-fach
VTL-3
Pufferladestation
PLAS
16
Abkürzungen
Luftabscheider
LA
Ausdehnungsgefäß
AG
Schlammabscheider
SAS
Sicherheitsventil
SV
Solar-Kappenventil
SOL-SKV
Solar-Sicherheitsventil
SV-SOL
Trinkwassernetz, Anschluss kalt
TWK
Trinkwassernetz, Anschluss warm
TWW
Trinkwassernetz, Anschluss Zirkulation
TWZ
Abgleichventil
Heizkreis 1 bis 3
HK1 -3
Heizungs- und Kessel-Rücklauf
H/K-RL
Heizungs- und Kessel-Vorlauf
H/K-VL
