Schwimmbad (Pool) - Solvis SolvisMax Anlagenschema

2 Gas, Öl, Fernwärme, Pellet, Fremdkessel

2.1.4 Schwimmbad (Pool)

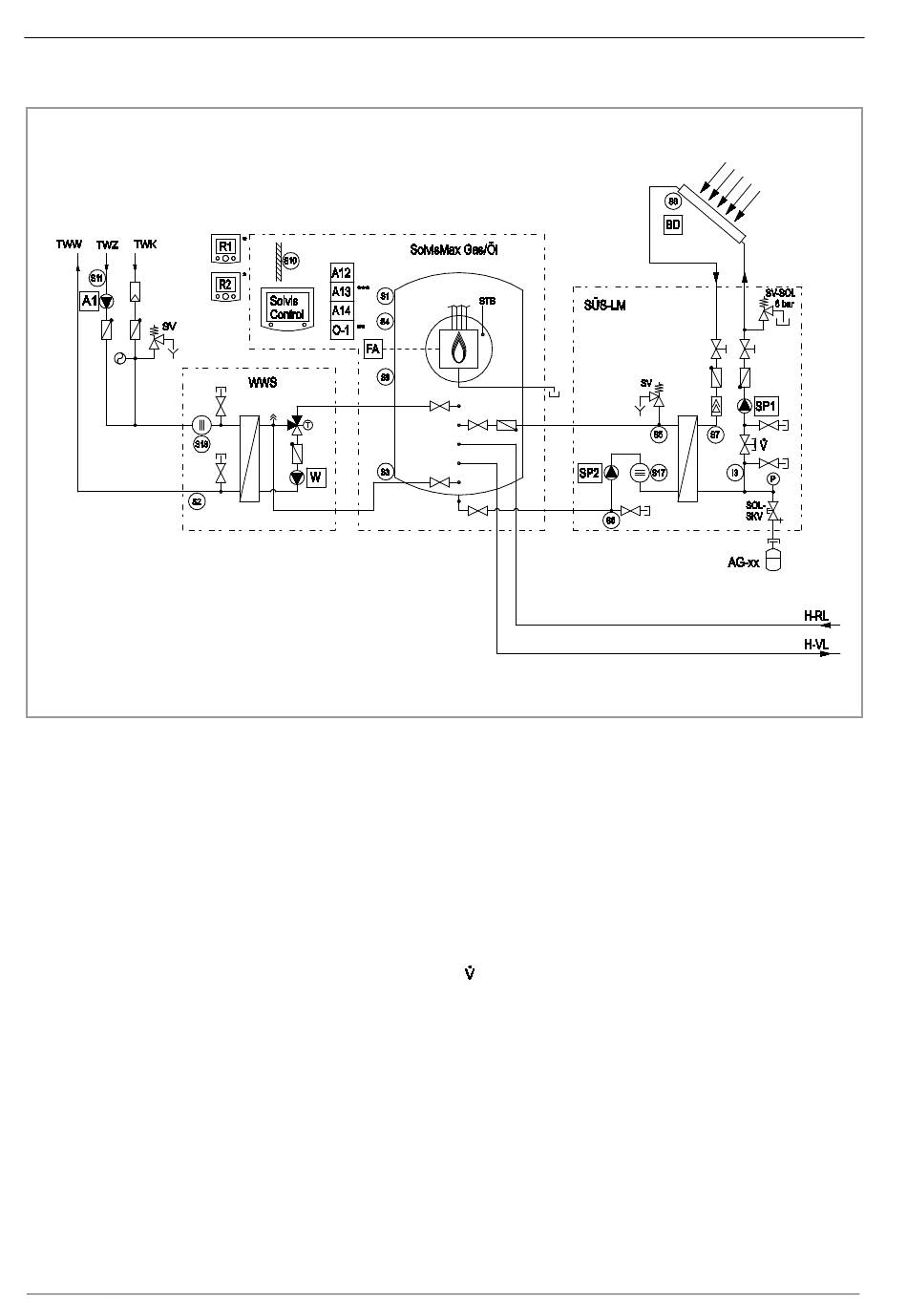

Abb. 7: SolvisMax Gas / SolvisMax Öl mit Schwimmbadbeheizung und zwei gemischten Heizkreisen – Teil 1
* optional, ** gilt nur für SÖ,
Ausstattung
· Systemregler SolvisControl 2
· Trinkwassererwärmung
· zwei gemischte Heizkreise
· Solarkreis mit einem Kollektor(feld)
· Öl oder Gas Brennwertgerät
· solare Schwimmbadbeheizung
Baugruppen:
Blitzschutzdose
BD
Heizkreisstation, gemischt
HKS-G
Solar-Ausdehnungsgefäß
AG-xx
Warmwasserstation
WWS
Sicherheitsgruppe Heizkreis
SG-H
Solarwärmeübergabestation
SÜS-LM
Verteilbalken 2-fach
VTL-2
Poolsensor BE-SC-2-O-SEN
RF
10
*** gilt nur für SX
Abkürzungen
Luftabscheider
LA
Ausdehnungsgefäß
AG
Schlammabscheider
SAS
Sicherheitsventil
SV
Solar-Kappenventil
SOL-SKV
Solar-Sicherheitsventil
SV-SOL
Trinkwassernetz, Anschluss kalt
TWK
Trinkwassernetz, Anschluss warm
TWW
Trinkwassernetz, Anschluss Zirkulation
TWZ
Abgleichventil
Heizkreis 1 bis 2
HK1 -2
Feuerungsautomat
FA
Heizungs-Rücklauf
H-RL
Heizungs-Vorlauf
H-VL
Sicherheitstemperaturbegrenzer
STB
Schwimmbad
Pool
Anschluss Raumbedienelement HK 3
R3
SolvisControl 2
SC2
SolvisMax · Technische Änderungen vorbehalten 02.18 · ALS-MAX-7 SOLVIS
