Solvis SolvisMax Anlagenschema Seite 5

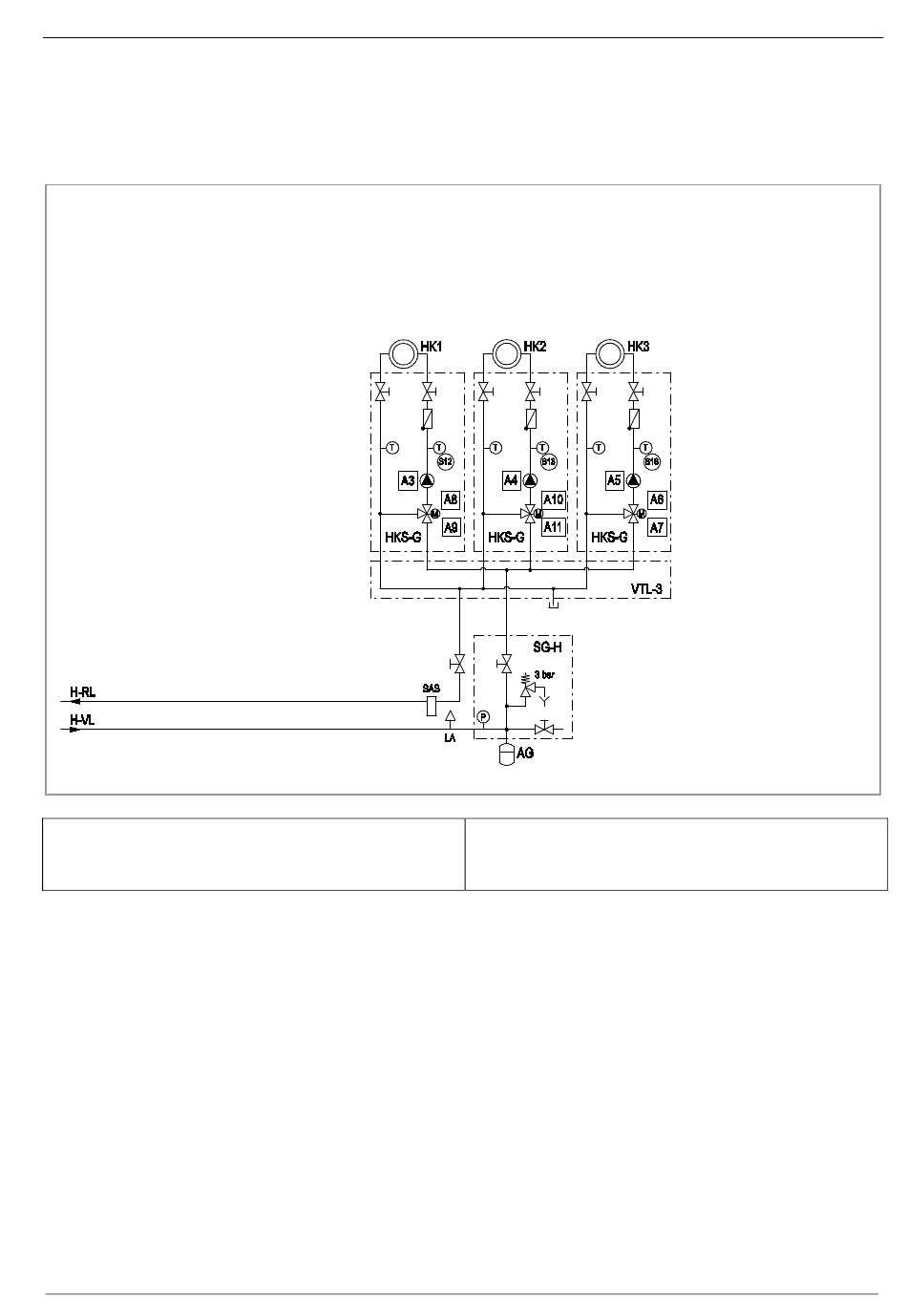

Abb. 2: SolvisMax Gas / SolvisMax Öl Grundausstattung mit drei gemischten Heizkreisen – Teil 2
Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine korrekte
Funktion der Anlage sind die Vorgaben unserer Installations-, Bedienungs-
und Wartungsanweisungen einzuhalten. Hinweise zur Fremdkesselanbin-
dung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
Richtige Zirkulationspumpe
Vor Anschluss einer Zirkulationspumpe anhand der Bedie-
nungsanleitung des Herstellers prüfen, ob das Modell für
den Betrieb an einem Schaltrelais-Ausgang geeignet ist.
Einige Pumpen verfügen über eigene Steuerelektronik, um
sich an das Benutzerverhalten anzupassen (z.B. Grundfos
UPS 15-14 BA PM). Solche adaptiven Pumpen dürfen nicht
über die SolvisControl geschaltet werden, sondern müssen
dauerhaft mit Netzspannung versorgt werden. Dazu einen
freien Anschluss auf der 230V-Versorungsplatine direkt
neben der Netzbaugruppe nutzen oder den Ausgang A1 im
Installateur unter Ausgang A1 auf Hand/EIN stellen.
SOLVIS SolvisMax · Technische Änderungen vorbehalten 02.18 · ALS-MAX-7
2 Gas, Öl, Fernwärme, Pellet, Fremdkessel
Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Pumpen ohne eigene Elektronik, die für häufiges Ein- und
Ausschalten gedacht sind, können wie gewohnt am Aus-
gang A1 im Puls-, Zeit- oder kombinierten Betrieb ange-
schlossen werden. Ist nicht sicher, ob der Relaisausgang
der SolvisControl mit der zum Einsatz kommenden Zirkula-
tionspumpe problemlos funktioniert, ein Trennrelais be-
nutzen. Dieses wird zwischen Ausgang A1 und der Netzver-
sorgung der Zirkulationspumpe eingefügt. Beschädigungen
an der Regelung werden dadurch sicher vermieden.
5
