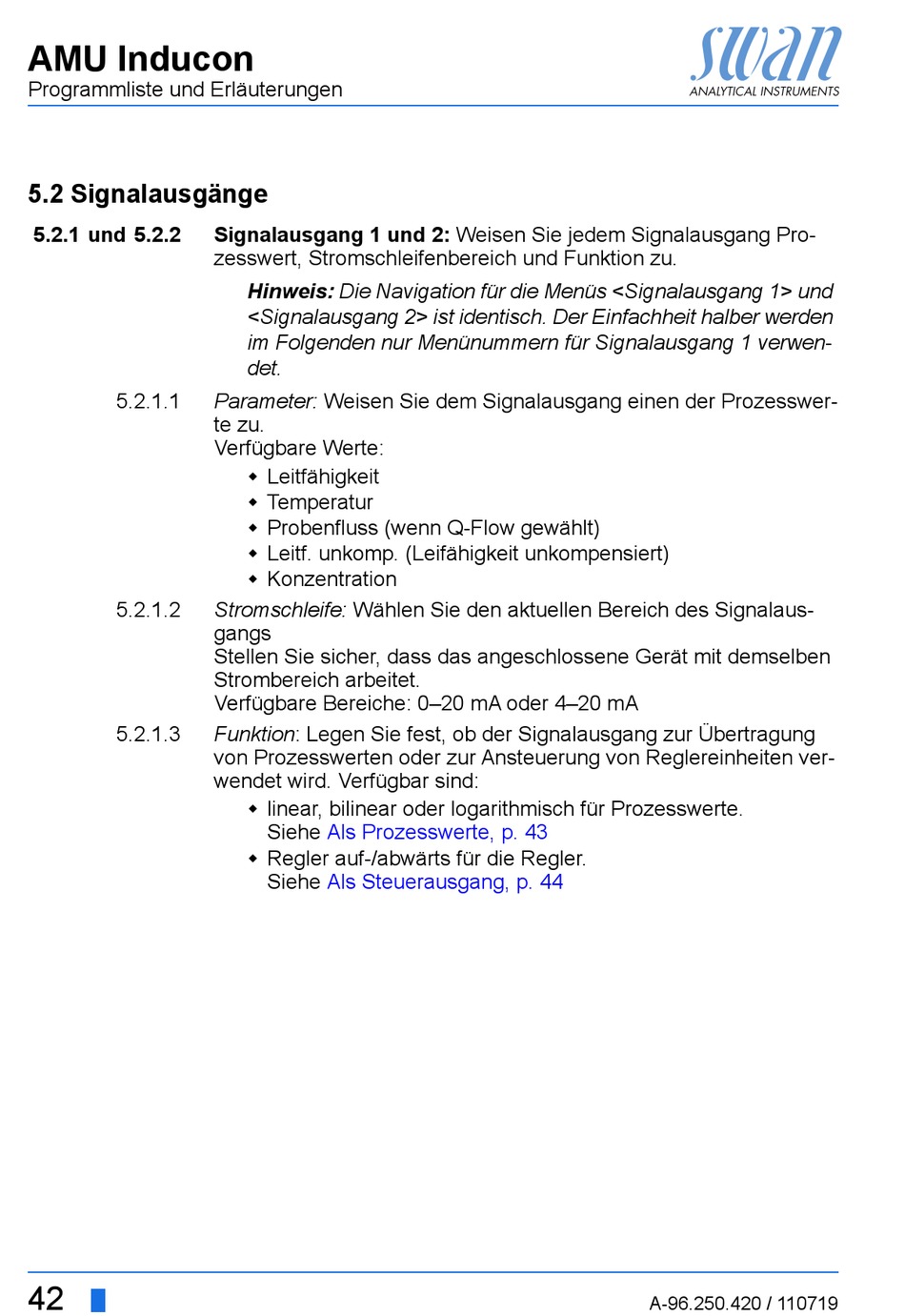

AMU Inducon
Programmliste und Erläuterungen
5.2 Signalausgänge
5.2.1 und 5.2.2
5.2.1.1
5.2.1.2
5.2.1.3
42
Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Pro-
zesswert, Stromschleifenbereich und Funktion zu.
Hinweis: Die Navigation für die Menüs <Signalausgang 1> und
<Signalausgang 2> ist identisch. Der Einfachheit halber werden
im Folgenden nur Menünummern für Signalausgang 1 verwen-
det.
Parameter: Weisen Sie dem Signalausgang einen der Prozesswer-
te zu.
Verfügbare Werte:
Leitfähigkeit
Temperatur
Probenfluss (wenn Q-Flow gewählt)
Leitf. unkomp. (Leifähigkeit unkompensiert)
Konzentration
Stromschleife: Wählen Sie den aktuellen Bereich des Signalaus-
gangs
Stellen Sie sicher, dass das angeschlossene Gerät mit demselben
Strombereich arbeitet.
Verfügbare Bereiche: 0–20 mA oder 4–20 mA
Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung
von Prozesswerten oder zur Ansteuerung von Reglereinheiten ver-
wendet wird. Verfügbar sind:
linear, bilinear oder logarithmisch für Prozesswerte.
Siehe
Als Prozesswerte, p. 43
Regler auf-/abwärts für die Regler.
Siehe
Als Steuerausgang, p. 44
A-96.250.420 / 110719
