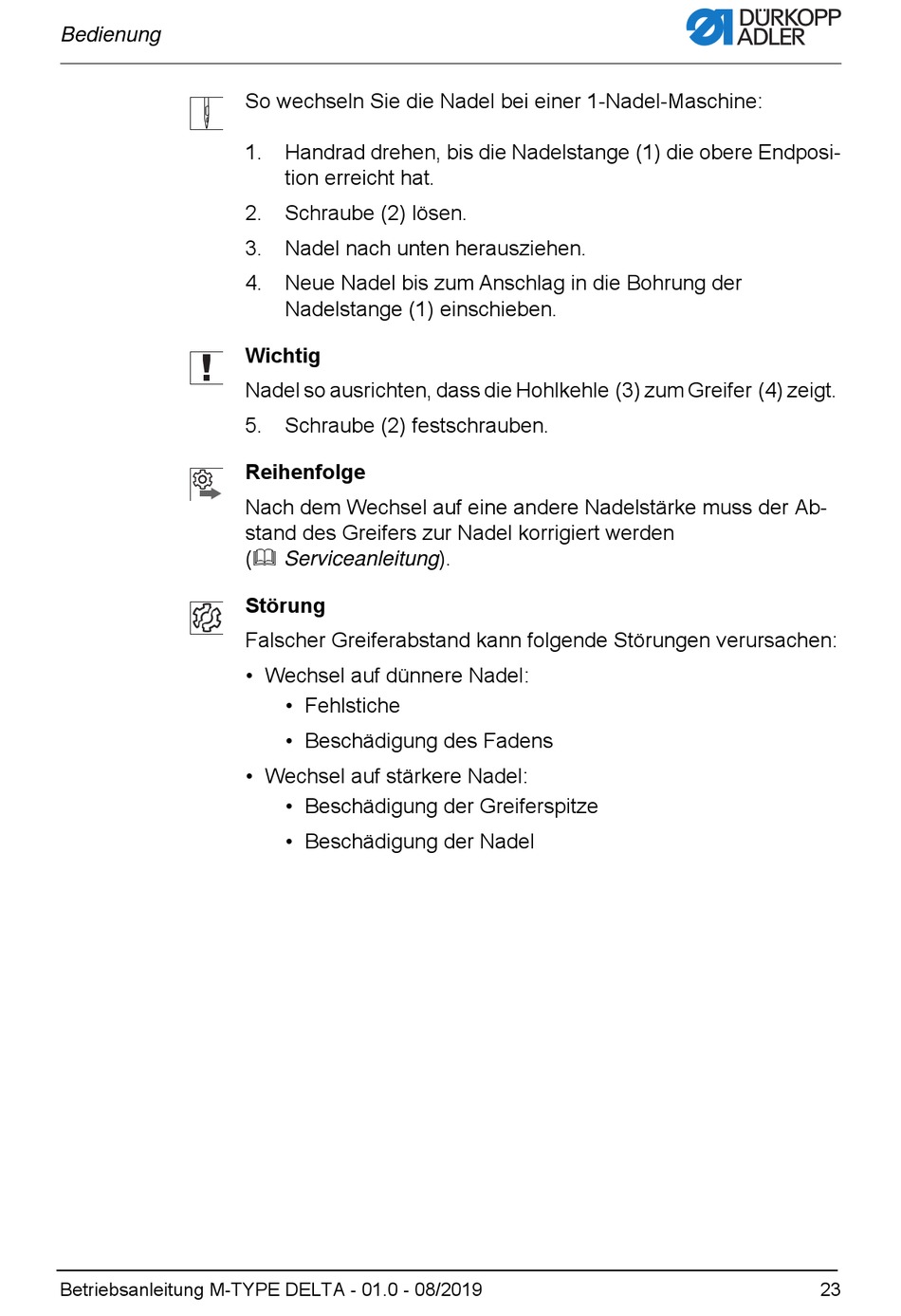

Dürkopp Adler D867 M-TYPE DELTA Betriebsanleitung Seite 25

Bedienung
Betriebsanleitung M-TYPE DELTA - 01.0 - 08/2019
So wechseln Sie die Nadel bei einer 1-Nadel-Maschine:
1. Handrad drehen, bis die Nadelstange (1) die obere Endposi-
tion erreicht hat.
2. Schraube (2) lösen.
3. Nadel nach unten herausziehen.
4. Neue Nadel bis zum Anschlag in die Bohrung der
Nadelstange (1) einschieben.
Wichtig
Nadel so ausrichten, dass die Hohlkehle (3) zum Greifer (4) zeigt.
5. Schraube (2) festschrauben.
Reihenfolge
Nach dem Wechsel auf eine andere Nadelstärke muss der Ab-
stand des Greifers zur Nadel korrigiert werden
( Serviceanleitung).
Störung
Falscher Greiferabstand kann folgende Störungen verursachen:
• Wechsel auf dünnere Nadel:
• Fehlstiche
• Beschädigung des Fadens
• Wechsel auf stärkere Nadel:
• Beschädigung der Greiferspitze
• Beschädigung der Nadel
