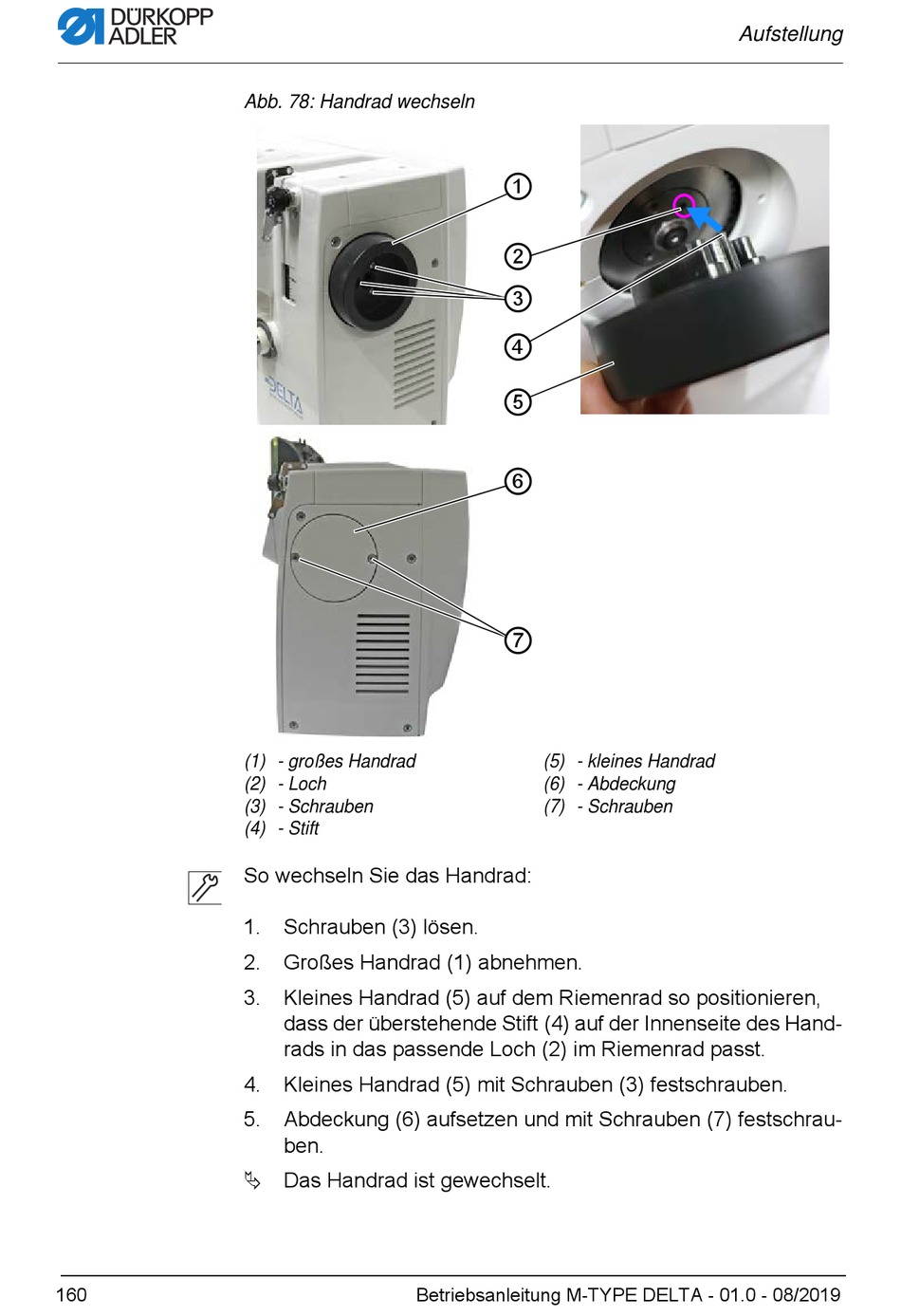

Abb. 78: Handrad wechseln
(1) - großes Handrad
(2) - Loch
(3) - Schrauben
(4) - Stift
So wechseln Sie das Handrad:
1. Schrauben (3) lösen.
2. Großes Handrad (1) abnehmen.
3. Kleines Handrad (5) auf dem Riemenrad so positionieren,
dass der überstehende Stift (4) auf der Innenseite des Hand-
rads in das passende Loch (2) im Riemenrad passt.
4. Kleines Handrad (5) mit Schrauben (3) festschrauben.
5. Abdeckung (6) aufsetzen und mit Schrauben (7) festschrau-
ben.
 Das Handrad ist gewechselt.
①
②
③
④
⑤
⑥
⑦
(5) - kleines Handrad
(6) - Abdeckung
(7) - Schrauben
