158
7.9
Kippsensor montieren

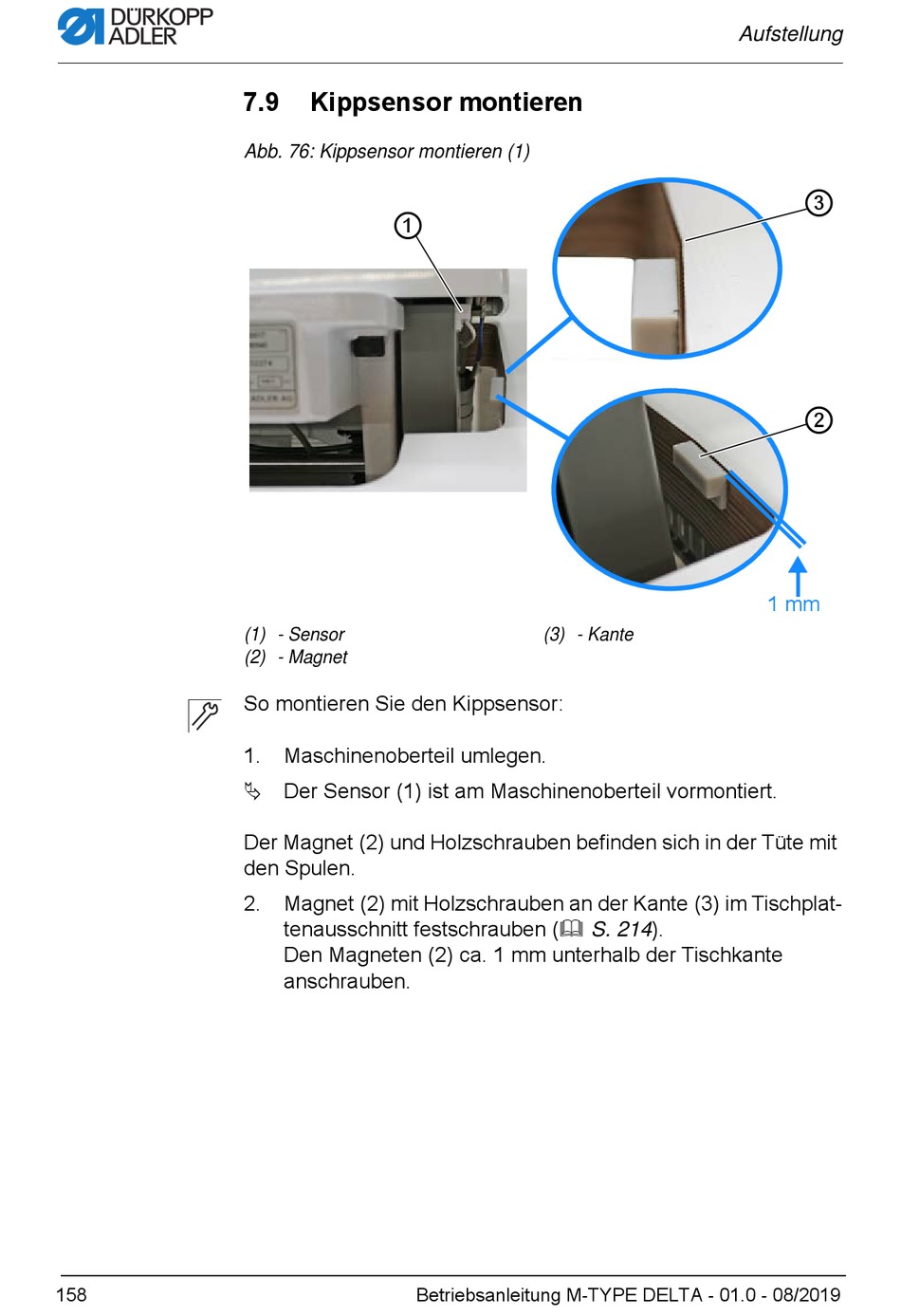

Abb. 76: Kippsensor montieren (1)
①
(1) - Sensor
(2) - Magnet
So montieren Sie den Kippsensor:
1.
Maschinenoberteil umlegen.
Der Sensor (1) ist am Maschinenoberteil vormontiert.
Der Magnet (2) und Holzschrauben befinden sich in der Tüte mit
den Spulen.
2.
Magnet (2) mit Holzschrauben an der Kante (3) im Tischplat-
tenausschnitt festschrauben ( S. 214).
Den Magneten (2) ca. 1 mm unterhalb der Tischkante
anschrauben.
(3) - Kante
Betriebsanleitung M-TYPE DELTA - 01.0 - 08/2019
Aufstellung
③
②
1 mm
