UNVERZÖGERTE LEITUNG MELDER MIT KABELANSCHLUSS
Abb. 4
2.4.1 A
-
NSCHLUSS DER FUNK
- Man kann an die Alarmzentrale eine oder maximal zwei Außensirenen mit Blinklicht Modell C33 anschließen, die über Kabel
gespeist und gesteuert werden.

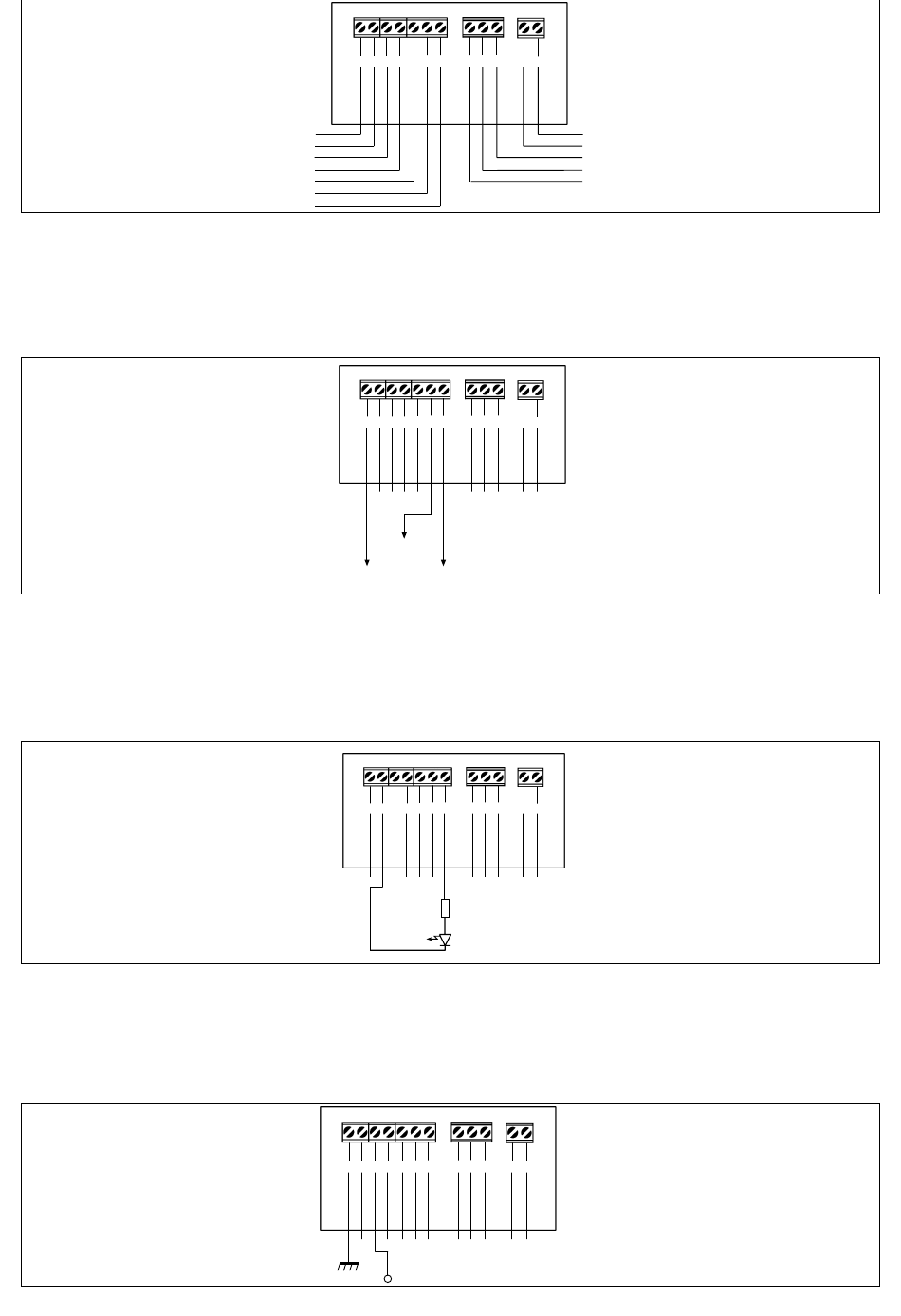

Anschlüsse wie in Abb. 5 aufgeführt ausführen:
- Schwarzen Draht der Sirene an die Klemme Nr. 11 anschließen.
- Roten Draht der Sirene an die Klemme Nr. 5 anschließen.
- Grünen Draht der Sirene an die Klemme Nr. 6 anschließen.
Abb. 5
2.4.2 Z
USTANDSANZEIGE DER FUNK
Man kann eine Kontrolllampe/LED für die Fernanzeige des Zustands der Alarmzentrale anschließen. Die Kontrolllampe, die mit zwei Drähten an
die Klemmenreihe der Alarmzentrale angeschlossen wird, verstärkt die Meldung der Kontrolllampe ACTIVE auf der Bedienfront der Alarmzentrale.
Es wird die Verwendung einer LED mit einem Widerstand zwischen 680 Ohm und 2,2 kOhm empfohlen.
Anschlüsse wie in Abb. 6 aufgeführt ausführen:
- Minuspol der Kontrolllampe (Kathode) an Klemme 10 anschließen.
- Pluspol der Kontrolllampe (Anode) über den Widerstand an Klemme 5 anschließen.
Abb. 6
2.4.3 S
IGNAL ANLAGENZUSTAND
Die Alarmzentrale kann ein ständiges Signal zur Meldung ihres Zustands bereitstellen.
Anschlüsse wie in Abb. 7 aufgeführt ausführen:
- Klemme 9 Ausgang Signal Anlagenzustand.
- Klemme 11 Masse.
Wenn die Alarmzentrale scharfgeschaltet ist, liegt an Klemme 9 ein positives Signal (von 7 V bis 12 V, max. 80 mA) gegenüber der Masseklemme
11 an.
Abb. 7
11 10 9 8 7 6 5
MASSE
NEG. EXTERNE KONTROLLLAMPE 12V
ZUSTANDSANZEIGE
VERZÖGERTE LEITUNG MELDER MIT KABELANSCHLUSS
ALARMAUSGANG C33/M100P
STROMVERSORGUNG 12 V DC
ALARMZENTRALE AN DIE AUSSENSIRENE MIT KABEL
11 10 9 8 7 6 5
SCHWARZER
DRAHT
DERC33
-
ALARMZENTRALE
11 10 9 8 7 6 5
11 10 9 8 7 6 5
4
3 2 1
MAINS
SCHLIESSER
GEMEINSAMER KONTAKT
ÖFFNER
C33
4 3 2 1
MAINS
GRÜNER
DRAHT
DER C33
ROTER DRAHT
DER C33
4
3 2 1
MAINS
WIDERSTAND
KONTROLLLAMPE/LED
4
3 2 1
MAINS
+
6
230 VAC
KONYAKTE
INTERNES RELAIS
MAX 2A
