orangefarbenen Deckel anschließen (siehe Abb. 17C).
- Zum Schließen der Sirene den Deckel so anbringen, dass die Bohrung in der weißen Kuppel nach unten gerichtet ist und die
schwarze innere Maske nicht die LEDs verdeckt.
ACHTUNG: Vor der Ausführung der Anschlüsse Stromversorgung unterbrechen. Gefahr durch spannungsführende Teile!
4.2 I
NSTALLATION DER BEWEGUNGSMELDER
4.2.1 I
-
NSTALLATION DER IR
BEWEGUNGSMELDER
Bei der Wahl des Aufstellorts der IR-Bewegungsmelder sind folgende Faktoren zu berücksichtigen:
· Der Melder muss zu der Zone bzw. in den Raum gerichtet sein, die bzw. der geschützt werden soll.
· Zwischen dem Melder und dem zu überwachenden Bereich dürfen sich keine Wände, Vorhänge oder Raumteiler befinden.
· Den Melder nicht auf Kamine oder Öfen richten (ganz allgemein nicht auf Wärmequellen oder auf Geräte, die Luftströme erzeugen).
· Den Melder nicht durch Fenster oder Verglasungen ins Freie richten.
· Den Melder auf einer Höhe von rund 200 - 240 cm über dem Boden anordnen.
· Die Installation von mehreren IR-Sensoren in einem Raum ist auch dann kein Problem, wenn sich die Strahlen überkreuzen.

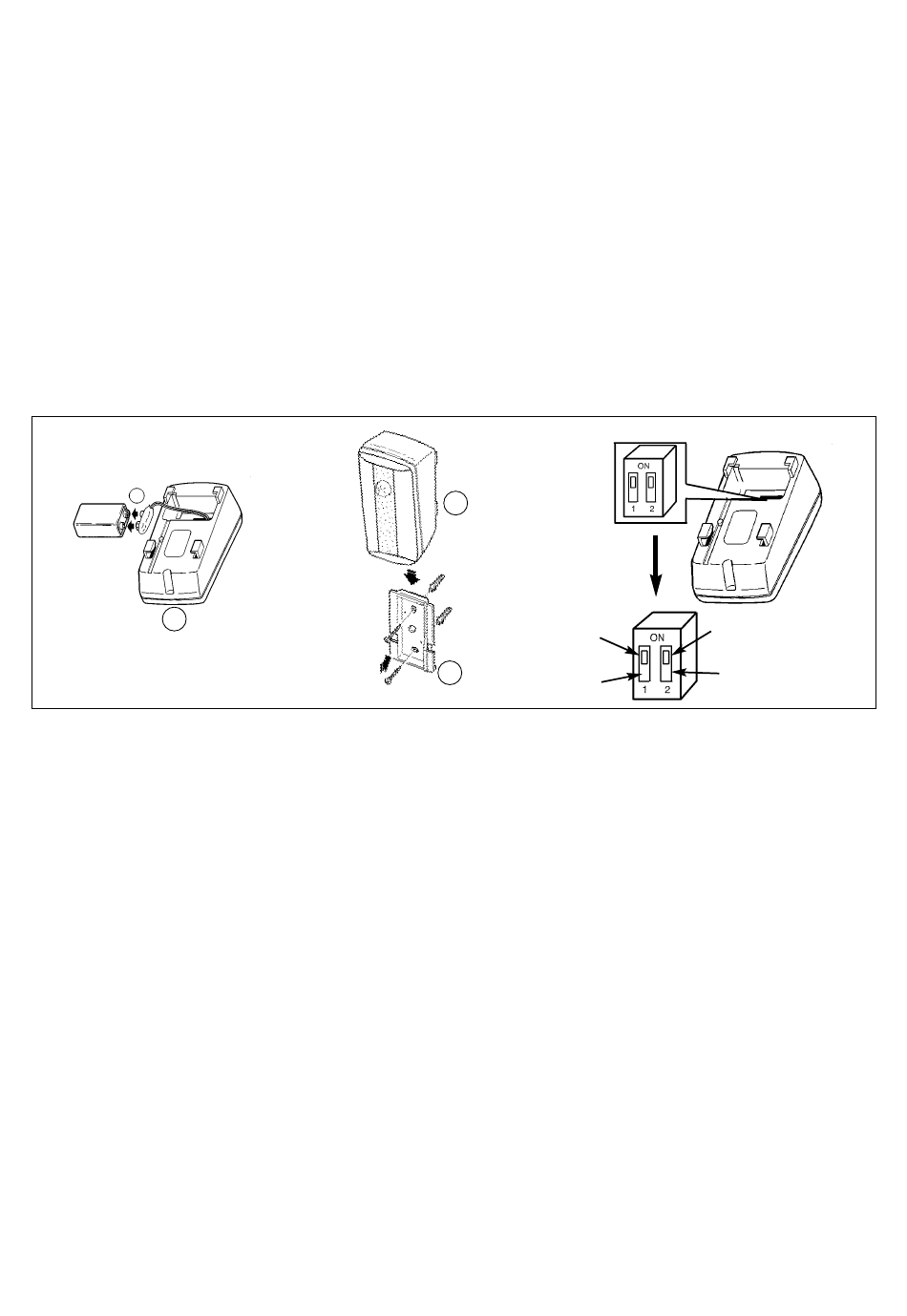

Die Halterung mit den beiliegenden Schrauben und Dübeln an der vorgesehenen Stelle an der Wand befestigen (1).
Die 9-V-Batterie an den Melder anschließen und in ihr Fach einsetzen (2).
Den Melder auf die Halterung schieben. Hierbei darauf achten, dass der Sabotageschutzschalter auf der Rückseite des Melders betätigt
wird, wenn sich der Melder in der endgültigen Position befindet (man muss ein Klicken hören) (3).
Der Melder verfügt über einen Schalter für die Einstellung der Empfindlichkeit (normal oder reduziert) und einen Betriebswahlschalter.
Wählt man die Betriebsart "unverzögert", sendet der Melder eine Alarmmeldung an die Alarmzentrale, sobald ein warmer Körper einen
seiner beiden Lichtstrahlen unterbricht. Wählt man hingegen die Betriebsart "mit Impulszählung", sendet der Melder eine Alarmmeldung
an die Alarmzentrale, wenn beide Lichtstrahlen innerhalb von 20 Sekunden unterbrochen werden.
2
Abb. 17
4.2.2 I
NSTALLATION DER KOMBIMELDER
Die Mikrowellenmelder reagieren relativ empfindlich auf die Bewegung von Gasen in einer Neonröhre. Daher darf der Melder nicht
gegenüber von sehr nahen Neonlampen angeordnet werden. Im Allgemeinen reicht es, den Strahl nicht in Richtung der Neonröhre
zu richten, um jede Störung zu vermeiden. Kleine Neonröhren für den Hausgebrauch stellen normalerweise keine Störquelle dar.
Dennoch sollte man die Anlage bei eingeschalteten Neonlampen prüfen.
Wenn sich Lichtquellen in der Nähe von Körpern befinden, die durch sie erwärmt werden können, es soll die Betriebsart mit
Impulszählung bzw. mit reduzierter Empfindlichkeit oder den Modus AND wählen. Hierdurch wird verhindert, dass warme
Luftströmungen die Auslösung des IR-Melders verursachen.
In Räumen mit Zwangslüftung kann es vorkommen, dass die Bewegung der Ventilatoren bzw. der von den Luftströmen bewegten
Objekte vom Mikrowellenmelder als Eindringling gedeutet werden. Im Modus AND ignoriert der Melder diese Bewegungen.
Es empfiehlt sich zu kontrollieren, ob im selben Raum oder in angrenzenden Räumen andere Mikrowelleneinrichtungen mit
derselben Frequenz installiert sind, die nicht über Sicherheitsvorkehrungen betreffend die Leistung oder die Impulsdauer verfügen.
Im Zweifelsfall eine Funktionsprüfung der Anlage durchführen.
Die Arbeitsfrequenz des Melders ist so hoch (10.525 GHz), dass die Wellen nur schwer Wände durchdringen können. Dennoch
empfiehlt es sich, den Strahl nicht auf Trennwände zu anderen Wohnungen zu richten bzw., wenn sich dies nicht verhindern lässt,
einen möglichst großen Abstand einzuhalten.
Bei Etagenwohnungen sollte man den Melder auf die geringste Empfindlichkeit einstellen (reduzierte Empfindlichkeit;
Impulszählung eingeschaltet) und prüfen, ob dies den Erfordernissen gerecht wird. Die Empfindlichkeit nur erhöhen, wenn die
reduzierte Empfindlichkeit nicht für den Schutz des ganzen Raums ausreicht.
Der Dualsensor arbeitet am besten, wenn er in einer Ecke des Raums angebracht wird. Auf diese Weise ist eine Person, die den
geschützten Bereich durchquert, gezwungen, sich diagonal zum Melder zu bewegen, so dass die Detektion mit beiden
Technologien besser funktioniert.
Stets eine Position wählen, in der der Melder in den zu schützenden Raum gerichtet werden kann. Den Melder nicht durch Fenster
oder Verglasungen ins Freie richten.
Es ist ratsam, für jeden Raum mehr als einen Melder zu verwenden.
Die Halterung mit den beiliegenden Schrauben und Dübeln an der vorgesehenen Stelle an der Wand befestigen.
Die 9-V-Batterie an den Melder anschließen und in ihr Fach einsetzen.
Den Melder auf die Halterung schieben. Hierbei darauf achten, dass der Sabotageschutzschalter auf der Rückseite des Melders
betätigt wird, wenn sich der Melder in der endgültigen Position befindet (man muss ein Klicken hören - Abb. 17).
(
.17)
ABB
C420-C421-C421L
C423 (
.18)
ABB
3
CLIC
ReduzierteEmpfindlichkeit
1
Normale Empfindlichkeit
12
Mit Impulszählung
Unverzögert
