2.4.4 S 12V
TROMVERSORGUNG
Die Alarmzentrale C401 kann auch mit Schutzkleinspannung gespeist werden (12 V - 150 mA Typ SELV), falls die Netzspannung
von 230 V AC nicht verfügbar ist; außerdem kann sie, falls sie an das Netz mit 230 V AC bereits angeschlossen ist, andere
Verbraucher wie optionale Sirenen usw. mit einer 12 V DC (max. 200 mA) speisen.
Die Versorgungsspannung von 12V DC wird unterbrochen, wenn die Netzspannung von 230 V AC ausfällt.

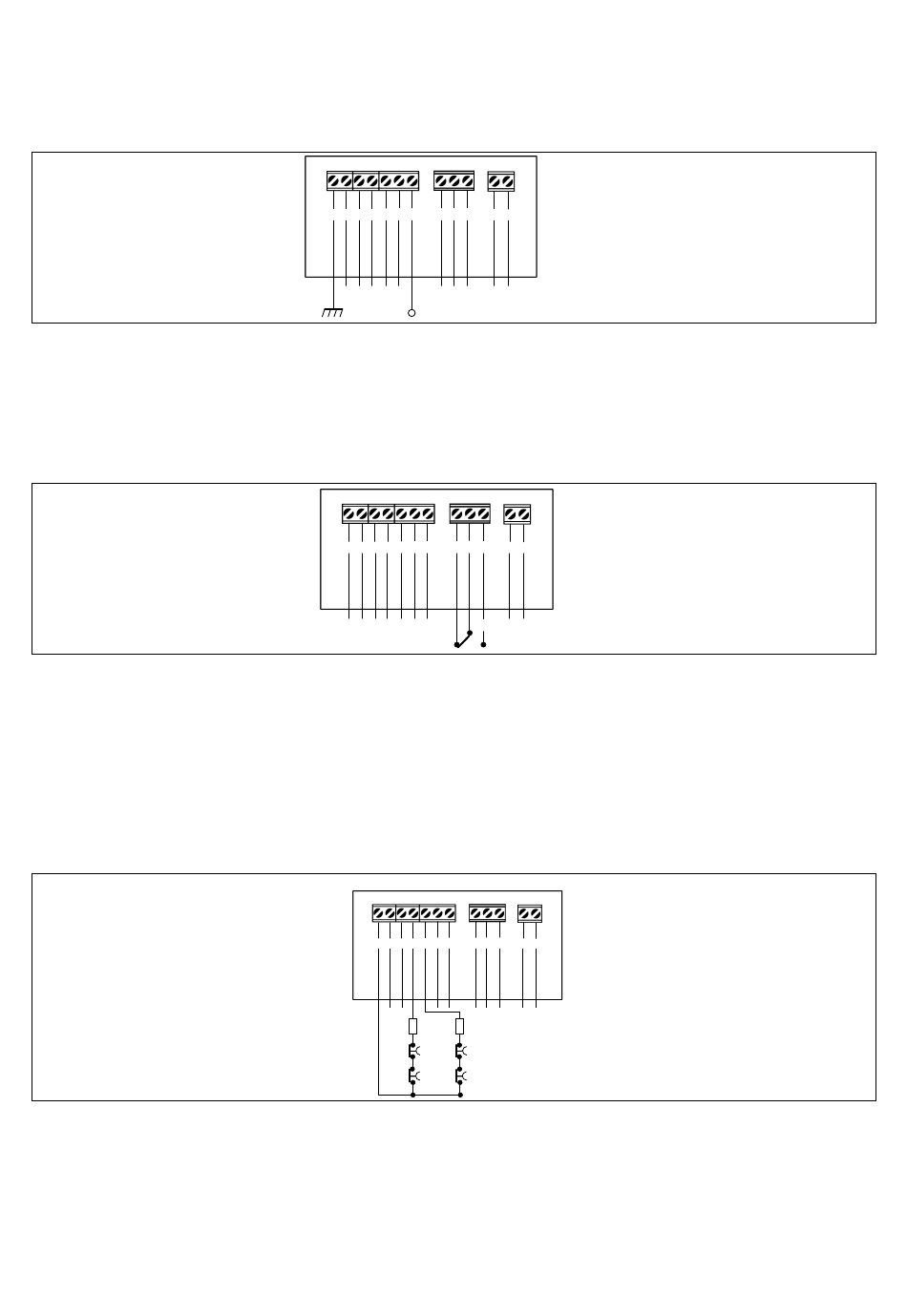

Anschlüsse wie in Abb. 8 aufgeführt ausführen:
- Klemme 5: positiv 12 V DC.
- Klemme 11: Masse.
Abb. 8
2.4.5 A
USGANG DES ALARMRELAIS
Die Alarmzentrale C401 verfügt über drei Klemmen, die direkt mit dem Schließer, dem Öffner und dem gemeinsamen Kontakt
eines in die Elektronik der Alarmzentrale eingefügten Relais verbunden sind. Dieses Relais bleibt während der gesamten Zeit, in
der sich die Alarmzentrale C401 im Alarmzustand befindet, angezogen. Anschlüsse wie in Abb. 9 aufgeführt ausführen:
- Klemme 3 Öffner
- Klemme 1 Schließer
- Klemme 2 gemeinsamer Kontakt
HINWEIS: Maximale Belastbarkeit der Relaiskontakte - 230 V - 2 A.
Abb. 9
2.4.6 E
XTERNER ALARMEINGANG ÜBER KABEL
Es können zwei Kabelleitungen (eine mit und eine ohne Verzögerung) für symmetrische Melder mit 10 kOhm (±10%) angeschlossen werden. Die
Melder haben diesen Widerstand, wenn sie sich nicht im Alarmzustand befinden. Die Auslösung ist unverzögert, wenn sie zwischen die Klemmen
8 und 11 geschaltet werden, und verzögert, wenn sie zwischen die Klemmen 7 und 11 geschaltet werden. Diese Verzögerung entspricht der für
die über Funk verbundenen Melder eingestellten Verzögerung; für die Einstellung dieses Werts siehe Abschnitt "MELDER MIT VERZÖGERTER
AUSLÖSUNG". Anschlüsse wie in Abb. 10 aufgeführt ausführen:
- Klemme 8 Eingang der Leitung ohne Verzögerung
- Klemme 7 Eingang der Leitung mit Verzögerung
- Klemme 11 Masse
HINWEIS: Wenn man Melder an die zwei Leitungen anschließt, muss man die Kontrolle aktivieren (siehe Abschnitt "KONTROLLE DER
AUSSENLEITUNGEN"). Wenn man nur eine Leitung anschließt, muss man die Kontrolle aktivieren und zwischen den frei gebliebenen Eingang
und Masse (Klemme 11) einen Widerstand von 10 kOhm schalten.
Abb. 10
2.5 E
INSCHALTEN
Wenn man die Netzversorgung mit dem Hauptschalter der Anlage oder dem ggf. hierfür vorgesehenen Trenner einschaltet, leuchtet die grüne
Kontrolllampe MAINS auf und das Display zeigt den Zustand der Alarmzentrale an.
Wenn beim Einschalten auf dem Display die Anzeige PROGRAMMIERUNG OK? erscheint, bedeutet dies, dass im Speicher keine
Fernbedienungen oder Melder gespeichert sind (Werkseinstellung).
An diesem Punkt muss man die Taste OK drücken, um die Programmierung vorzunehmen, oder die Taste C drücken, um das Menü der
Programmierfunktion zu verlassen, wenn man die Zuordnung der peripheren Einheit zu einem späteren Zeitpunkt vornehmen möchte.
Für die Programmierung siehe Kapitel "PROGRAMMIERUNG".
DC
11 10 9 8 7 6 5
11 10 9 8 7 6 5
11 10 9 8 7 6 5
4 3 2 1 MAINS
+
4 3 2 1 MAINS
GEMEINSAMER KONTAKT
C
SCHLIEßER
ÖFFNER
NC NA
4 3 2 1 MAINS
IST. RIT.
10 KΩ 10 KΩ
ÖFFNER
NC ÖFFNER NC
NC NC
ÖFFNER
ÖFFNER
7
