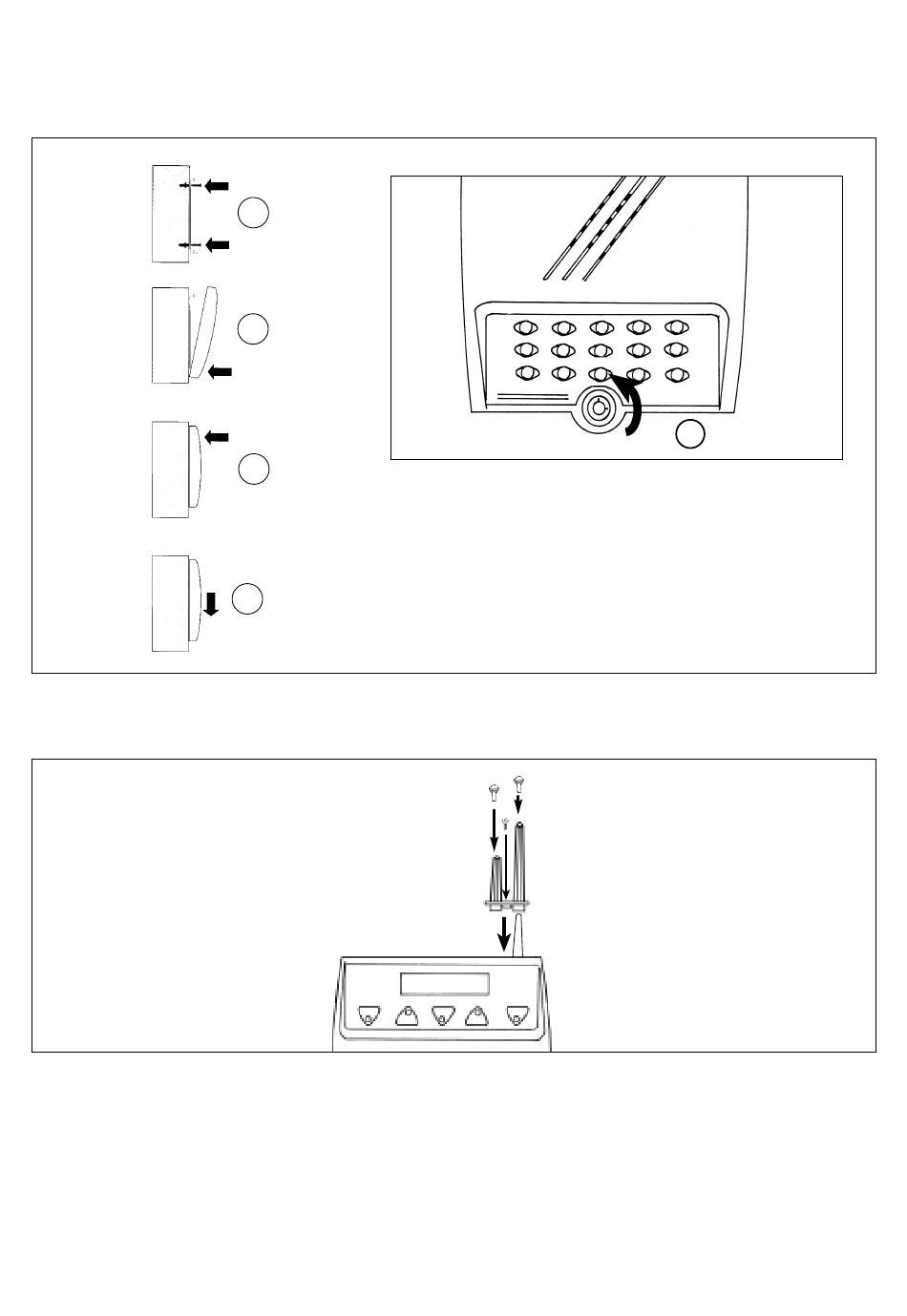

2.2 W ( .2)
ANDMONTAGE ABB
- Die Halterung mit den beiliegenden Schrauben und Dübeln an der vorgesehenen Stelle befestigen.
- Die Anschlüsse ausführen (siehe den zugehörigen Abschnitt).
- Die Alarmzentrale auf der Halterung verriegeln und den Schlüssel entgegen dem Uhrzeigersinn drehen (Abb. 2/A).
- Darauf achten, dass bei der Montage der Alarmzentrale auf die Halterung nicht die Verkabelungen beschädigt werden.
ACHTUNG: Vor dem Befestigen und dem Anschließen in jedem Fall sicherstellen, dass der Anschlusspunkt tatsächlich
spannungsfrei ist.
Abb. 2
2.3 M
ONTAGE DER ANTENNEN
- Die im Zubehörbeutel enthaltenen Stopfen in das Antennengehäuse einsetzen.
- Den auf der Oberseite der Alarmzentrale austretenden Antennendraht aufrichten und in das Gehäuse einführen.
- Das Gehäuse mit der im Zubehörbeutel enthaltenen Senkkopfschraube befestigen.
Abb. 3
2.4 A
NSCHLÜSSE AN DIE KLEMMENREIHE
- Für den elektrischen Anschluss ist mindestens der Netzanschluss an die Klemmen MAINS erforderlich. Ggf. den Schutzleiter (ERDE) an die
hierfür vorgesehenen Anschluss der Metallhalterung anschließen.
- Werden auch die Eingänge für Melder mit Kabelanschluss verwendet, muss man berücksichtigen, dass es sich um symmetrische Eingänge mit
einem Nennwert von 10 kOhm handelt.
(Siehe den nächsten Abschnitt "Externer Alarmeingang für Kabel").
- An jeden Kabeleingang müssen die Melder mit Widerstand 10 kOhm in Reihe angeschlossen werden.
- Wenn der eine Eingang verwendet wird und der andere nicht, muss die Kontrolle der externen Melder aktiviert werden und im nicht verwendeten
Eingang muss man einen Widerstand von10 kOhm zwischen Eingang (Klemme 7 oder 8) und Masse (Klemme 11) anschliessen.
- Wenn kein Kabeleingang verwendet werden soll, müssen die Eingangsklemmen nicht terminiert werden, wenn man die Steuerung der externen
Alarmeingänge im Menü der Programmierfunktion deaktiviert (Ausgangseinstellung der Alarmzentrale).
1
2
3
4
( .3)
ABB
( .4)
ABB
1 2
4 5
8
7
Abb. 2/A
5
Z
3
OK
P
6 P
9
O C
5
