Installation Der Bewegungsmelder; Installation C428 - Meta System HomeAlarm C400 Bedienungsanleitung

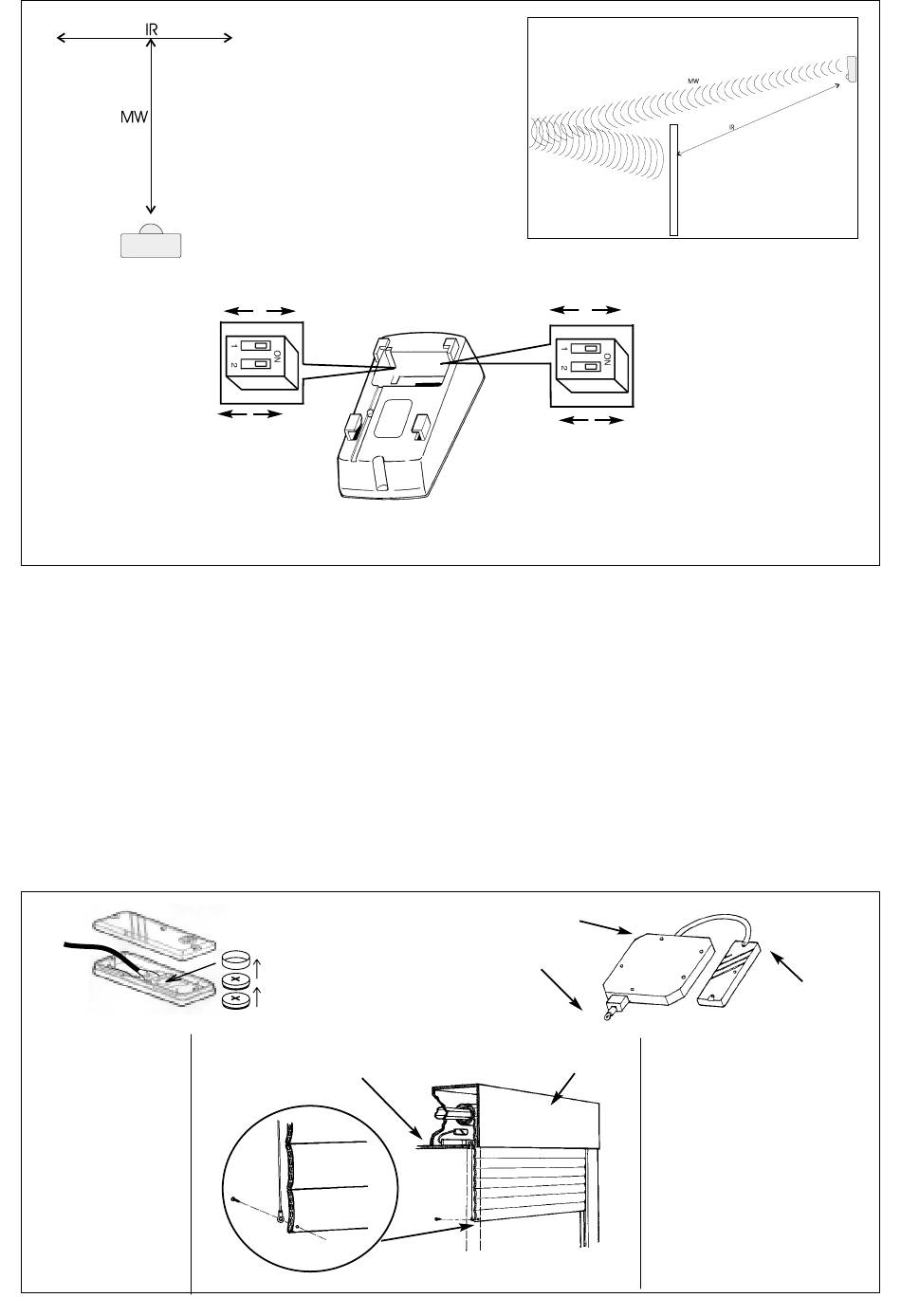

Abb. 18/A
VARIABEL
AND
Die Einstellungen werden wirksam, wenn man den Melder in die Halterung einsetzt.
Abb. 18
4.3 I
NSTALLATION DER BEWEGUNGSMELDER
Die Montage auf Metalleinfassungen oder in Metallrollladenkästen möglicherweise vermeiden, da hierdurch die Reichweite des
Funksignals beeinträchtigt wird.
4.3.1 I
NSTALLATION DES MELDERS
- Den Rollladen vollständig hochziehen.
- Den Rollladenkasten öffnen.
- Den Melder so auf dem Rollladenkastenboden anordnen, dass die Seilrolle den Rollladen an der Stelle, an der er aus dem
Rollladenkasten austritt, fast berührt (siehe Abb. 19). Wenn der Melder nicht am Austrittspunkt des Rollladens positioniert werden kann,
kann man ihn weiter nach hinten versetzen. In diesem Fall muss man allerdings den im Zubehörbeutel enthaltenen Schutzwinkel
verwenden. Er muss an der Stelle, an der das Seil aus dem Auslassschlitz des Rollladens austritt, unter dem Seil angebracht werden,
um das Seil gegen Abnutzung zu schützen.
- Den Austrittspunkt des Seils nach unten richten.
- Den Melder vorläufig befestigen (z.B. mit Doppelklebeband).
- Das Seil durch den Auslassschlitz des Rollladens führen und mit der Schneidschraube 2,9x9,5 am Ende des Rollladens befestigen.
- Den Rollladen langsam ablassen und hierbei sicherstellen, dass sich der Melder nicht bewegt und dass das Seil den Auslassschlitz
des Rollladens nirgends berührt.- Den Rollladen vollständig herunterziehen und den Melder mit den beiliegenden Schrauben 2,9x25
endgültig befestigen.
- Ggf. den Melder mit der Sabotageschutzhalterung befestigen (Abb. 20C).
Abb. 19/A
Abb. 19
IMMUNITÄT
FEST
OR
LOGIK
C428
Anordnung des Melders
Abb. 18/B
EMPFINDLICHKEIT
NORMAL
UNVERZÖGERT
AUSLÖSUNG
SENSOR
SEIL
Abb. 19/B
Außenansicht des Rollladens
Befestigung des Seils
14
REDUZIERT
MIT IMPULSZÄHLUNG
SENDER
