► Продукт ремонтируется не официальным дилером или же используются не оригинальные
запасные части фирмы Renfert.
► Продукт несмотря на обнаруженные недостатки в отношении безопасности или поврежде-
ния продолжает использоваться дальше.
► Продукт подвергался механическим ударам или его роняли.
3 Описание продукта

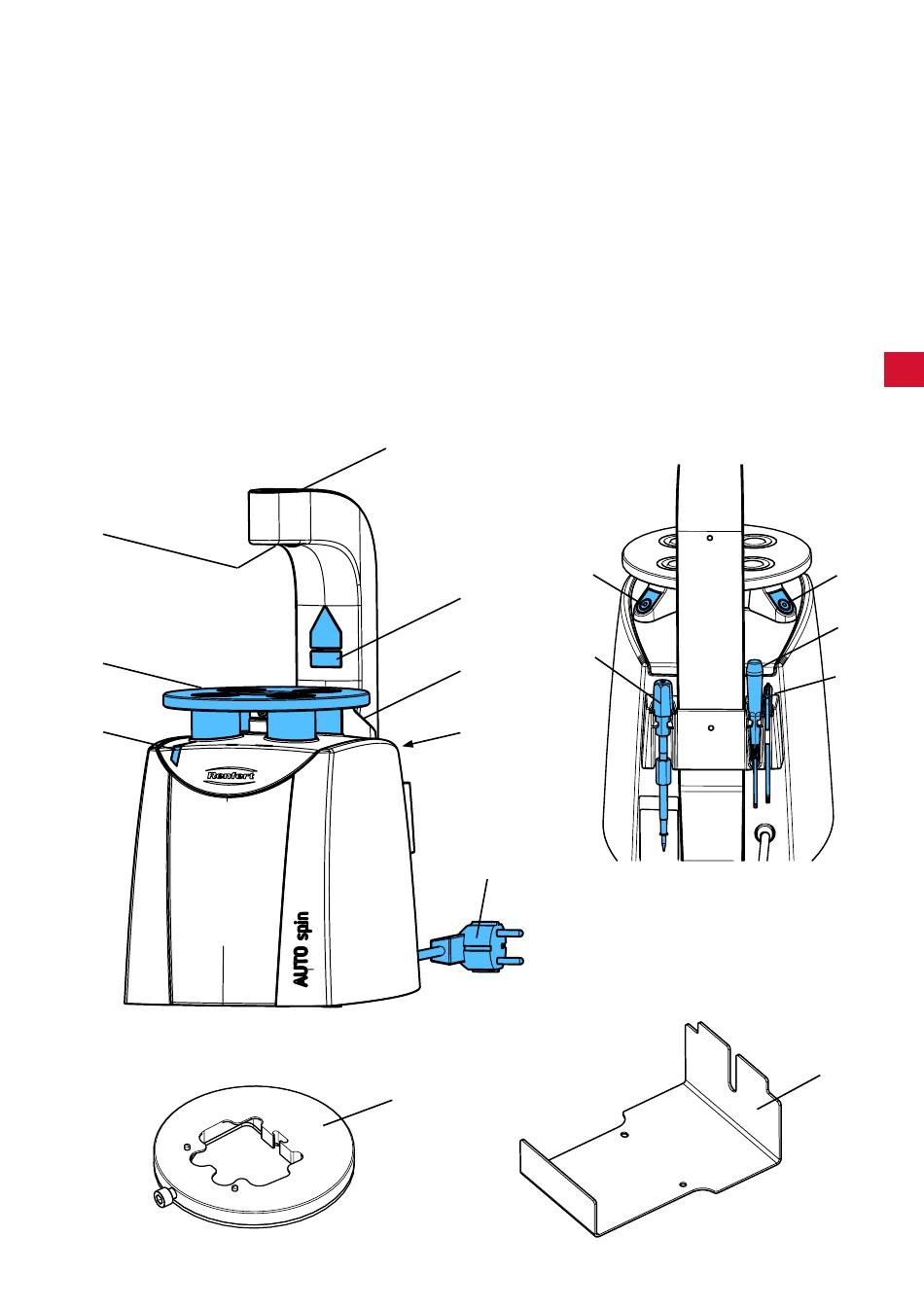

3.1 Узлы и функциональные элементы
1 Лазерный прицел
2 Сверлильный столик с удерживающими
магнитами
3 Рабочая индикация
4
Отверстие для контроллера уровня Level
Controller
5 Предупреждение: лазер
6 Кнопка управления право / лево
1
2
3
7 Сетевой кабель с сетевым штекером
8 Держатель для пластин
9 Держатель для слепка
10 Контроллер уровня Level Controller
11 Инструмент для настройки глубины свер-
ления (отвертка Torx T5)
12 Инструмент для фиксации сверла
(угловой ключ Torx T10)
4
5
6
10
11
12
7
8
- 5 -
6
10
RU
6
11
12
9
рис. 1
