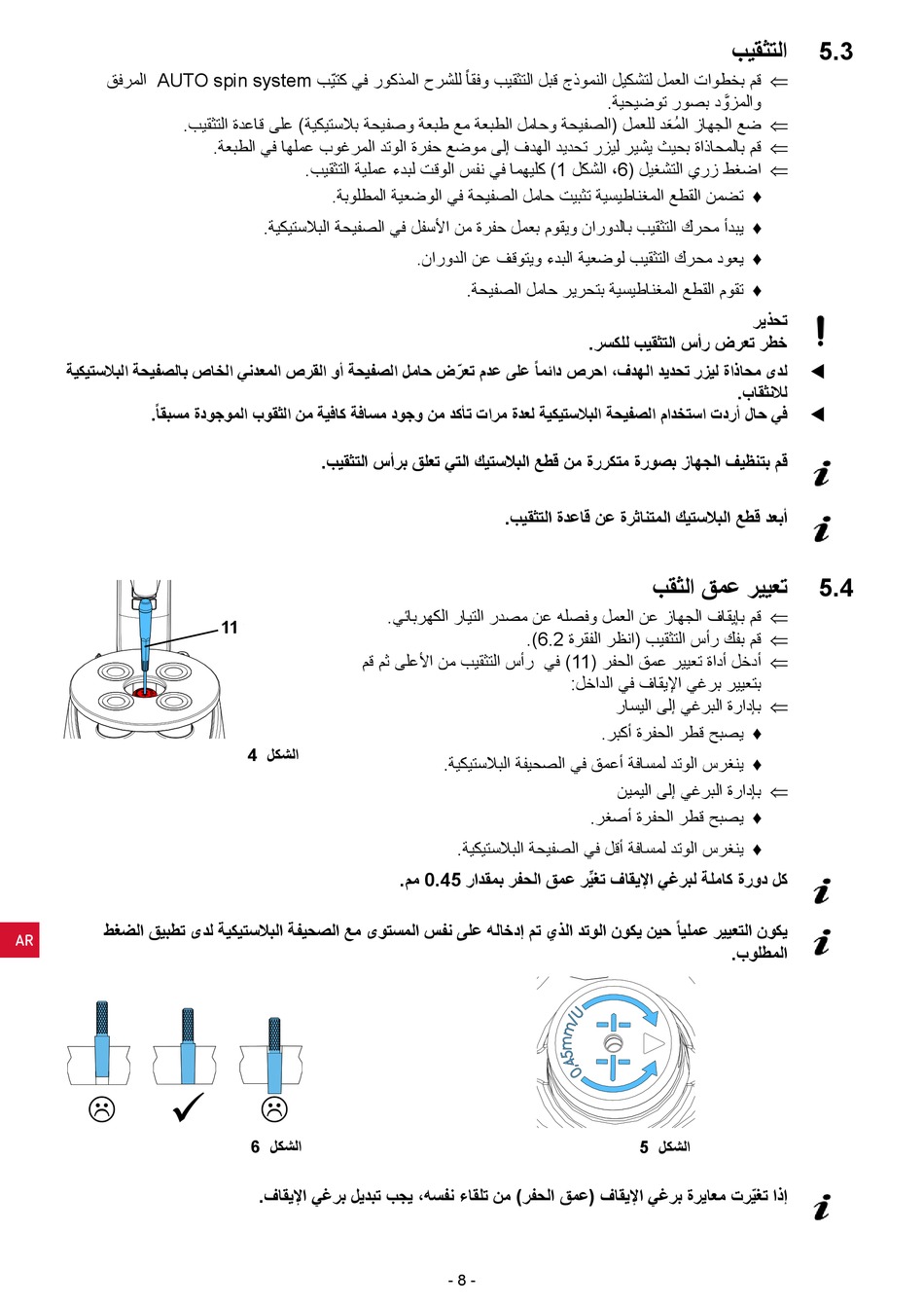

Renfert AUTO spin Original Bedienungsanleitung Seite 154

‫ المرفق‬AUTO spin system ‫قم بخطوات العمل لتشكيل النموذج قبل التثقيب وفق ا ً للشرح المذكور في كت ي ّب‬
.‫ضع الجهاز ال م ُع َ د للعمل (الصفيحة وحامل الطبعة مع طبعة وصفيحة بالستيكية) على قاعدة التثقيب‬
‫لدى محاذاة ليزر تحديد الهدف، احرص دائم ا ً على عدم تعر ّ ض حامل الصفيحة أو القرص المعدني الخاص بالصفيحة البالستيكية‬
. ً ‫في حال أردت استخدام الصفيحة البالستيكية لعدة مرات تأكد من وجود مسافة كافية من الثقوب الموجودة مسبق ا‬
‫يكون التعيير عملي ا ً حين يكون الوتد الذي تم إدخاله على نفس المستوى مع الصحيفة البالستيكية لدى تطبيق الضغط‬
AR

L
.‫قم بالمحاذاة بحيث يشير ليزر تحديد الهدف إلى موضع حفرة الوتد المرغوب عملها في الطبعة‬
.‫اضغط زري التشغيل (6، الشكل 1) كليهما في نفس الوقت لبدء عملية التثقيب‬
.‫تضمن القطع المغناطيسية تثبيت حامل الصفيحة في الوضعية المطلوبة‬
.‫يبدأ محرك التثقيب بالدوران ويقوم بعمل حفرة من األسفل في الصفيحة البالستيكية‬
.‫قم بتنظيف الجهاز بصورة متكررة من قطع البالستيك التي تعلق برأس التثقيب‬
.‫قم بإيقاف الجهاز عن العمل وفصله عن مصدر التيار الكهربائي‬
11
‫أدخل أداة تعيير عمق الحفر (11) في رأس التثقيب من األعلى ثم قم‬
4 ‫الشكل‬
L
6 ‫الشكل‬
.‫إذا تغ ي ّ رت معايرة برغي اإليقاف (عمق الحفر) من تلقاء نفسه، يجب تبديل برغي اإليقاف‬
.‫يعود محرك التثقيب لوضعية البدء ويتوقف عن الدوران‬
.‫تقوم القطع المغناطيسية بتحرير حامل الصفيحة‬
.‫أبعد قطع البالستيك المتناثرة عن قاعدة التثقيب‬
.)6�2 ‫قم بفك رأس التثقيب (انظر الفقرة‬
:‫بتعيير برغي اإليقاف في الداخل‬
.‫ينغرس الوتد لمسافة أعمق في الصحيفة البالستيكية‬
.‫ينغرس الوتد لمسافة أقل في الصفيحة البالستيكية‬
.‫كل دورة كاملة لبرغي اإليقاف تغ ي ِّ ر عمق الحفر بمقدار 54.0 مم‬
- 8 -
‫التثقيب‬
.‫والمزوَّ د بصور توضيحية‬
‫تحذير‬
.‫خطر تعرض رأس التثقيب للكسر‬
.‫لالنثقاب‬
‫تعيير عمق الثقب‬
‫بإدارة البرغي إلى اليسار‬
.‫يصبح قطر الحفرة أكبر‬
‫بإدارة البرغي إلى اليمين‬
.‫يصبح قطر الحفرة أصغر‬
.‫المطلوب‬
5 ‫الشكل‬
5.3
⇐
⇐
⇐
⇐
W
W
5.4
⇐
⇐
⇐
⇐
⇐
