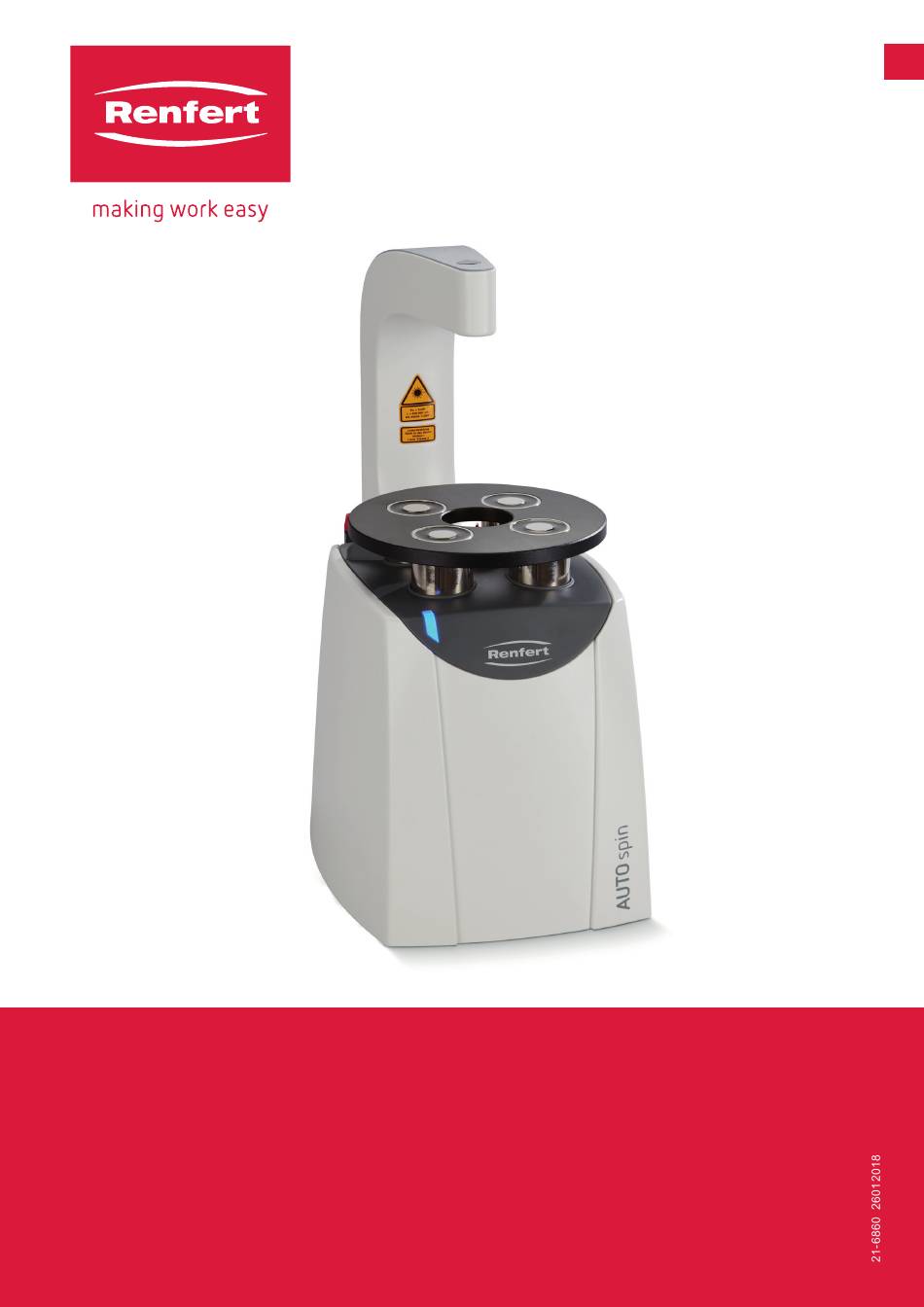

Renfert AUTO spin Original Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für AUTO spin:

Werbung

DE
AUTO spin
ORIGINALBEDIENUNGSANLEITUNG
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert AUTO spin

  • Seite 1 AUTO spin ORIGINALBEDIENUNGSANLEITUNG Made in Germany...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ���������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport ������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�5�1 Allgemeine Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2.5.2 Spezifische Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3: Einleitung

    Einleitung Verwendete Symbole In dieser Anleitung oder an dem Gerät finden Sie Symbole mit folgender Bedeutung: Gefahr Es besteht unmittelbare Verletzungsgefahr. Begleitdokumente beachten! Elektrische Spannung Es besteht Gefahr durch elektrische Spannung. Laser Nicht in den Laserstrahl blicken. Achtung Bei Nichtbeachtung des Hinweises besteht die Gefahr der Beschädigung des Geräts. Hinweis Gibt einen für die Bedienung nützlichen, die Handhabung erleichternden Hinweis. Das Gerät entspricht den zutreffenden EU Richtlinien.
  • Seite 4: 2�4 Umgebungsbedingungen Für Lagerung Und Transport

    ► Bei angeschlossener Spannungsversorgung nie an den Bohrer fassen. Bei unvermitteltem Anlauf des Bohrgerätes besteht Verletzungsgefahr! ► Nicht mit offenen langen Haaren oder losen bzw. weiten Bekleidungsteilen am AUTO spin arbei- ten. Durch Einziehen und Aufwickeln besteht Verletzungsgefahr. ► Nicht an den drehenden Bohrer fassen.
  • Seite 5: Produktbeschreibung

    Produktbeschreibung Baugruppen und Funktionselemente Ziellaser Plattenhalter Bohrtisch mit Haltemagneten Abdruckhalter Betriebsanzeige 10 Level Controller 11 Einstellwerkzeug für Bohrtiefe Öffnung für Level Controller (Schraubendreher Torx T5) Warnhinweis Laser 12 Werkzeug für Bohrerfixierung Bedientaste rechts / links (Winkelschlüssel Torx T10) Netzkabel mit Netzstecker Abb. 1 - 5 -...
  • Seite 6: 3�2 Lieferumfang

    1 Quick Start Guide 1 AUTO spin System Bildanleitung Zubehör 1860 0100 AUTO spin Basisplatte Standard Set (100 Stk�) 1860 0200 AUTO spin Basisplatte Komfort Set (100 Stk�) 1860 0300 AUTO spin Sekundärplatte Set (50 Stk�) 1860 0400 AUTO spin Silikonknetmasse 1 kg...
  • Seite 7: Bedienung

    Die weitere Handhabung entnehmen Sie bitte der beiliegenden AUTO spin System Bildanleitung� Abb. 3 Bohren ⇒ Arbeitsschritte zur Modellerstellung vor dem Bohren gemäß beiliegender AUTO spin System Bildanlei- tung ausführen� ⇒ Die vorbereitete Einheit (Platten- und Abdruckhalter mit Abdruck und Kunststoffplatte) auf Bohrtisch platzieren�...
  • Seite 8: 5�4 Bohrtiefe Einstellen

    Bohrtiefe einstellen ⇒ Gerät ausschalten und vom Netz trennen� ⇒ Bohrer entnehmen (siehe Kap� 6�2)� ⇒ Einstellwerkzeug für Bohrtiefe (11) von oben in Bohrfutter ein- führen und innenliegende Anschlagschraube einstellen: ⇒ links drehen ♦ Lochdurchmesser wird größer� Abb. 4 ♦ Pin sitzt tiefer in Kunststoffplatte� ⇒...
  • Seite 9: 6�3 Ersatzteile

    Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter www.renfert.com/p918� Geben Sie dort die folgende Artikelnummer ein: 18600000. Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilliste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte- Typenschild� Störungen beseitigen Fehler Ursache Abhilfe Die Betriebsanzeige (3) • Der Bohrmotor befindet sich nicht in • Beide Bedientasten drücken, bis der Bohrmotor seine blinkt. der Startposition� Startposition erreicht hat (siehe Kap� 4�5)�...
  • Seite 10: Garantie

    Garantie Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Geräts eine Garantie von 3 Jahren� Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufsrech- nung des Fachhandels� Ausgeschlossen aus der Garantieleistung sind Teile, die einer natürlichen Abnutzung ausgesetzt sind (Verschleißteile), sowie Verbrauchsteile�...
