Montaggio Del Motore Del Portone Da Garage - Becker BOM 850C-II Handbuch

4. Chiudere il portone da garage e sbloccare tutti i meccanismi di chiusura. Smontare i moduli di disturbo dai
meccanismi di chiusura, se necessario.
Attenzione!
Sussiste pericolo di schiacciamento e tranciatura nei meccanismi di bloccaggio del portone da
garage.
Se necessario, rimuovere i moduli pericolosi prima del montaggio.
5. Per i garage privi di ingresso secondario è necessario prevedere uno sblocco d'emergenza (accessori).
6. Per i garage con porta a scorrimento è necessario installare il contatto relativo a quest'ultima nella posizione
più ravvicinata.
Attenzione!
I componenti del portone non devono sporgere su sentieri o strade pubblici ed eseguire le
movimentazioni in questi ultimi.

Montaggio del motore del portone da garage

Attenersi alle illustrazioni riportate nello schema di montaggio
Passaggio Installazione
1 Aprire completamente ribaltando il binario di scorrimento (3 e 8).
Premere il connettore del binario di scorrimento (7) al centro sul bordo d'impatto. Se necessario,
è possibile tendere ulteriormente la catena o la cinghia dentata. Cfr. l'illustrazione.
2 Montare la sospensione centrale (13) sul binario di scorrimento.
Montare le staffe di fi ssaggio (18) sulla testata del motore (1).
3 Montare il quadro di comando di collegamento (11) sul portone da garage.
4 Montare il fi ssaggio a parete (10).
5a Montare il binario di scorrimento (3 e 8) sul fi ssaggio a parete (10).
5c/d Montare i fi ssaggi a soffi tto (16) sulla sospensione centrale (13) e sulla testata del motore (1).
Infi ne montare i fi ssaggi a soffi tto (16) sul soffi tto.
6 Montare la biella (12) tra il carrello di scorrimento (4) e il quadro di comando di collegamento del
portone (11).
7 Per consentire la programmazione, aprire il rivestimento sulla testata del motore con un cacciavite
o uno strumento simile.
8 Applicare l'adesivo di pericolo (19) in posizione ben visibile sul lato interno del portone da garage.

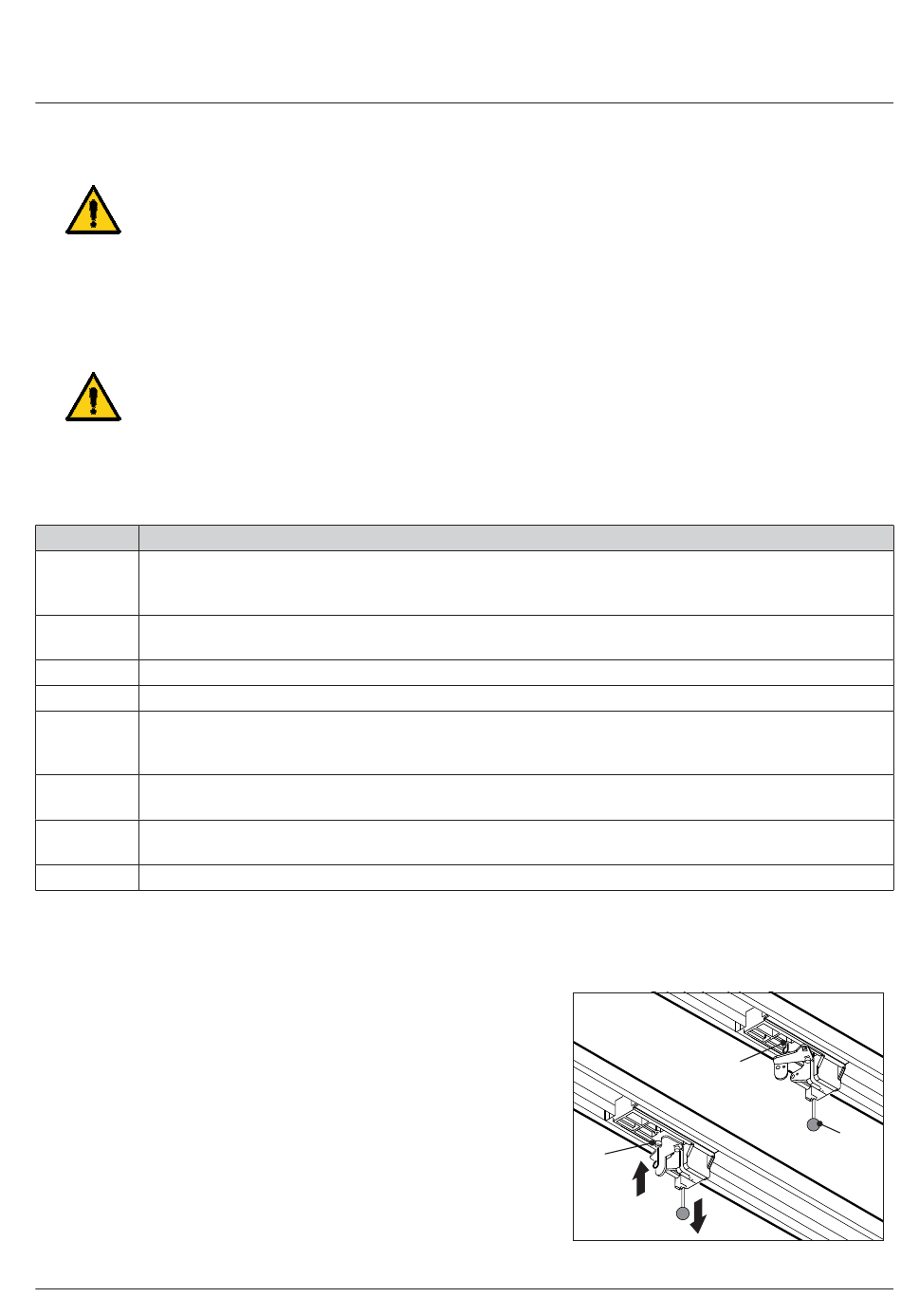

Sblocco del carrello di scorrimento
In seguito al montaggio può essere necessario rimuovere il collegamento tra il carrello di scorrimento e il quadro
di comando di collegamento. Per questa operazione non è necessario lo smontaggio della biella.
1. Per spostare il portone da garage manualmente tirarlo dal
pomello di traino (I) del carrello di scorrimento.
2. Scollegare il carrello di scorrimento dalla cinghia dentata o dalla
catena.
3. A questo punto è possibile spostare il portone da garage
manualmente.
4. Per attivare manualmente il portone per un lasso di tempo più
prolungato, è possibile inserire il perno d'arresto (II) all'interno del
carrello di scorrimento nell'apposito foro (III).
Per ripristinare il normale funzionamento, rimuovere il perno
d'arresto (II).
A3
.
III
Installazione
II
I
139
