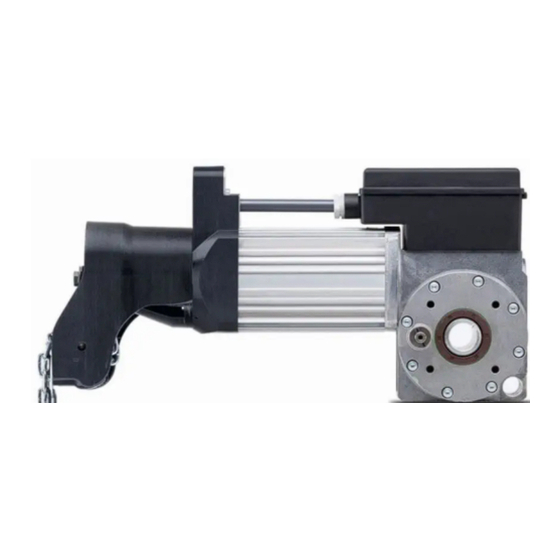

Becker A50/25 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
A50/25...A70/16 +
A50AE/25...A70AE/16
Montage- und Betriebsanleitung
de
Sektionaltorantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2340 300 038 0d 18.03.2019
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker A50/25
Inhaltszusammenfassung für Becker A50/25
- Seite 1 A50/25...A70/16 + A50AE/25...A70AE/16 Montage- und Betriebsanleitung Sektionaltorantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2340 300 038 0d 18.03.2019 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Bestimmungsgemäße Verwendung ............................ 3 Sicherheitshinweise ................................ 4 Produktübersicht und Abmessungen ............................. 6 Montage ..................................... 7 Nothandbetätigung ................................ 7 Spannungsumschaltung.............................. 13 Elektrischer Anschluss an die Steuerung und Anschlussplan .................... 13 Kontrolle der Laufrichtung .............................. 15 Einstellen der Torendlagen .............................. 16 Wartung .................................... -
Seite 3: Allgemeines
Allgemeines Diese Antriebe sind Qualitätsprodukte mit vielen Leistungsmerkmalen und Vorteilen. • Kompakte Bauart • Lagenunabhängiger Einbau • Steckbare Steuerleitung • Universelle Spannungsversorgung 3~230V/400V/50Hz • TÜV Baumusterprüfung – Zeichengenehmigungsausweis nach DIN EN 12453 Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Erklärung Piktogramme VORSICHT VORSICHT kennzeichnet eine Gefahr, die zu Verletzungen führen kann,... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Allgemeine Hinweise • Sicherheitshinweise der EN 12453, EN 12445, EN 60335, VDE 0100 und ASR A1.7 sind zu beachten. • Arbeiten an der Elektro-Installation, den elektrischen oder elektronischen Anlagen und Geräten, dürfen nur von einer Elektrofachkraft durchgeführt werden. - Seite 5 - Bei Antrieben mit Leichte Kette - LK oder Handkurbel -HK ist darauf zu achten, dass bei Federbruch oder Versagen des Gewichtausgleiches das auf den Antrieb wirkende Mo- ment geringer ist, als das in den technischen Daten angegebene statische Haltemo- ment.
-
Seite 6: Produktübersicht Und Abmessungen
Produktübersicht und Abmessungen Alle Abmessungen in mm. Antriebe mit Handkurbel - HK A50 = 319 A70 = 339 Antriebe mit Leichte Kette - LK A50 = 436 A70 = 456 Antriebe mit Ausrückkupplung - AK A50 = 319 A70 = 339 6,35 M 8 x 10 Lochbild... -
Seite 7: Montage
Montage VORSICHT Das angetriebene Teil ist vor Einbau des Antriebs, auf den mechanischen Zustand und auf ein leichtes Öffnen und Schließen, zu prüfen. Während der Montage des Antriebes ist der Aufenthalt im Gefahrenbereich zu verhindern z. B. durch Absperrung. Der Antrieb muss auf einer Konsole oder Drehmomentstütze, entsprechend der Leistung des Antriebes, mit ausreichender Festigkeit fachgerecht montiert werden. - Seite 8 ACHTUNG Die Nothandbetätigung ist nicht für längeren Gebrauch (z. B. von Inbetriebnahme des An- triebes bis zur dauerhaften Stromversorgung) bestimmt. Bei Toren mit Gewichtsausgleich ist dieser so einzustellen, dass das Tor in jeder Stellung vollständig ausgeglichen ist. Ein schlechter Ausgleich erhöht die Handkräfte und reduziert die Lebensdauer der Nothandbetätigungsmechanik.
- Seite 9 Leichte Kette – LK Bei waagrechter Montage des Antriebes Montage des Kettenrades Legen Sie die Kette mit annähernd gleichem Überstand von Kettenglieder auf beiden Seiten auf das Kettenrad auf (1.). Führen Sie anschließend die beiden Kettenenden vollständig zwischen Umlenkrollen und Aufnahmewelle hindurch (2.). Achten Sie darauf, dass die zentrische Aufnahme am Kettenrad mit runder Bohrung voran und nicht dem Sechskant auf die Aufnahmewelle am Antrieb aufgesteckt wird (3.).
- Seite 10 Einführen der Kettenenden Nehmen Sie den kurzen Kettenstrang und richten diesen so aus, dass die Kettenglie- der nicht in sich verdreht sind (5.). Nun stecken Sie das letzte Kettenglied (6.) entsprechend seiner Ausrichtung, in das vorgesehene Kettenkreuz (7.). Ziehen Sie an dem soeben durch das Kettenkreuz geführten Kettenende solange, bis am anderen Kettenende ca.
- Seite 11 Betätigung Um ein wiederholtes Ein- und Auskuppeln der Nothandbetätigungsmechanik zu vermeiden, ist die Kette während der Betätigung auf Zug zu halten. Durch senkrechtes Ziehen an der entsprechenden Seite der Kette kann das Tor von Hand geöffnet oder geschlossen werden. Um den elektrischen Betrieb der Toranlage während der Nothandbetätigung zu verhindern, wird durch das Ziehen an der Kette der Sicherheitsschalter S3F geöffnet.
- Seite 12 Torwelle ragt nicht (oder nur wenig) über den Antrieb hinaus: • Setzen Sie den großen Kettenschutz (1) auf den Kupplungsbolzen auf und fixie- ren Sie diesen mit der Schlitzschraube M4 x 16 (2). • Setzen Sie das Metallkettenrad (3) mit aufgelegter Kette so auf den Kupplungs- bolzen auf, dass rechtsseitig ca.
-
Seite 13: Spannungsumschaltung
Spannungsumschaltung VORSICHT Vor Beginn der Spannungsumschaltung ist der Antrieb sicher vom Netz zu trennen. Es besteht die Möglichkeit die Antriebe an einem 3~ 400 V ( -Sternschaltung) oder 3~ 230 V ( -Dreieckschaltung) Netz zu be- treiben. Die Antriebe sind werksseitig für den Betrieb an einem 3~ 400 V Netz vorgesehen. Spannungsumschaltung für A50 Für den Betrieb am 3~ 230 V Netz muss der Antrieb von -Sternschaltung auf... - Seite 14 Elektrischer Anschluss an die Steuerung und Anschlussplan für Antriebe mit Nockenendabschaltung Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur eine original vom Hersteller freigegebene 12-adrige oder 18- adrige Anschlussleitungen. Die Anschlussleitung ist steckbar. Damit die Zugentlastung und die Schutzart gewährleistet ist, darf die Verschraubung nicht gelöst werden.
-
Seite 15: Kontrolle Der Laufrichtung
Elektrischer Anschluss an die Steuerung und Anschlussplan für Antriebe mit Absolutwertdrehgeber Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur original vom Hersteller freigegebene 12-adrige Anschlusslei- tungen. Die Anschlussleitung ist steckbar. Damit die Zugentlastung und die Schutzart gewährleistet ist, darf die Verschraubung nicht gelöst werden. -
Seite 16: Einstellen Der Torendlagen
Einstellen der Torendlagen Einstellen der Endschalter für Antriebe mit Nockenendabschaltung Der Antrieb ist standardmäßig mit 6 Nockenendschaltern ausgestattet. Alle Schaltnocken haben zur Schnellverstellung 12 Rast- stufen. Vergewissern Sie sich, dass sich die Steuerung im Totmann-Betrieb befindet. Zum Einstellen der Endschalter gehen Sie wie folgt vor: 1. -
Seite 17: Wartung
Wartung ACHTUNG Die Toranlage muss regelmäßig von einem Sachkundigen auf ihren sicheren Zustand ge- prüft werden. Der Torhersteller legt die Häufigkeit der Wartungen und Prüfungen, entspre- chend der länderspezifischen Bestimmungen und der Nutzungshäufigkeit, fest. Gewichtsausgleich (gilt für feder- oder gewichtsausgeglichene Sektionaltore): Der Gewichtsausgleich, bzw. -
Seite 18: Technische Daten
Technische Daten Einheit A50AE A70AE Abtriebsdrehmoment Abtriebsdrehzahl Nennstrom 2,8 /1,6 3,6 / 2,1 Leistungsfaktor 0,73 0,52 Zyklen Hohlwellendurchmesser 25,4 Betriebsspannung 3~230 / 400 Frequenz Isolierstoffklasse Thermoschalter °C Schutzart Endschalterbereich Umdrehungen Statisches Haltemoment Bauseitige Sicherung 3x10 AT Zul. Betriebsumgebungstempe- °C -20 bis +40 ratur Emissionsschalldruckpegel dB(A) -
Seite 19: Einbauerklärung
Einbauerklärung...
