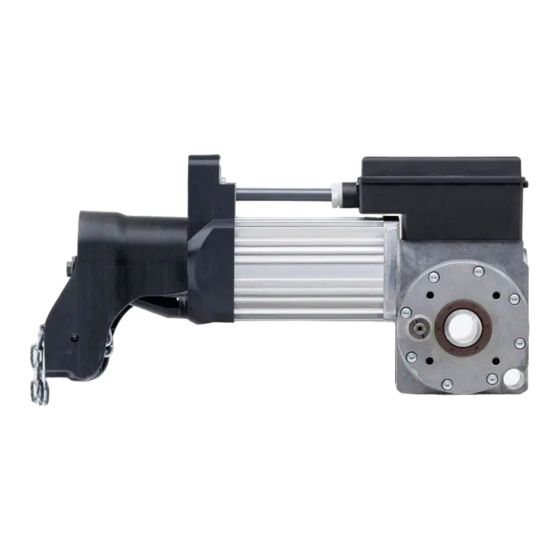

AW50/25 + AW50AE/25
de
Montage- und Betriebsanleitung
Sektionaltorantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker AW50/25
Inhaltszusammenfassung für Becker AW50/25
- Seite 1 AW50/25 + AW50AE/25 Montage- und Betriebsanleitung Sektionaltorantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 3 Bestimmungsgemäße Verwendung ............................3 Sicherheitshinweise ................................4 Produktübersicht und Abmessungen ............................ 5 Montage ..................................... 6 Nothandbetätigung ................................7 Elektrischer Anschluss an die Steuerung und Anschlussplan ....................12 Kontrolle der Laufrichtung ..............................14 Einstellen der Torendlagen .............................. -
Seite 3: Inhalt
Inhalt Allgemeines Diese Antriebe sind Qualitätsprodukte mit vielen Leistungsmerkmalen und Vorteilen. ▪ Kompakte Bauart ▪ Lagenunabhängiger Einbau ▪ Steckbare Steuerleitung ▪ TÜV Baumusterprüfung – Zeichengenehmigungsausweis nach DIN EN 12453 Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Erläuterung Piktogramme Vorsicht Bezeichnet eine mögliche gefährliche Situation. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Diese Anleitung aufbewahren. VORSICHT Wichtige Sicherheitshinweise. Vorsicht! Nichtbeachten kann zu ernsthaften Verletzungen führen. Sicherheitshinweise der EN 12453, EN 12445 und BGR 232 beachten. Arbeiten an der Elektro-Installation, den elektrischen oder elektronischen Anlagen und Geräten, dürfen nur ▪... -
Seite 5: Produktübersicht Und Abmessungen
Produktübersicht und Abmessungen Alle Abmessungen in mm. Antriebe mit Handkurbel - HK Antriebe mit Leichte Kette - LK Antriebe mit Ausrückkupplung - AK Lochbild 6,35 M 8 x 10 Ø 25,4... -
Seite 6: Montage
Montage VORSICHT Während der Montage des Antriebes ist der Aufenthalt im Gefahrenbereich zu verhindern z. B. durch Absper‐ rung. Der Antrieb muss auf einer Konsole oder Drehmomentstütze, entsprechend der Leistung des Antriebes, mit ausreichender Festigkeit fachgerecht montiert werden. Bei direkt betriebenen Toranlagen muss der Antrieb mit 4 Befestigungsschrauben M8 (8.8) und schwingungs‐ gedämpft montiert werden. -
Seite 7: Nothandbetätigung
Nothandbetätigung Die Benutzung der Nothandbetätigung ist nur für die Inbetriebnahme des Antriebes, für Wartungsarbeiten und eine Notbetätigung zum Öffnen und Schließen des Tores bei kurzzeitigem Stromausfall vorgesehen. Die Nothandbetätigung ist ausschließlich für die manuelle Betätigung bestimmt. VORSICHT Vor Benutzung der Nothandbetätigung muss die Toranlage sicher vom Netz getrennt werden. Die Nothandbe‐ tätigung -HK darf nur bei stehendem Motor mittels Kurbel und nur durch den Servicetechniker oder unterwie‐... - Seite 8 Leichte Kette – LK Bei waagrechter Montage des Antriebes Montage des Kettenrades Legen Sie die Kette mit annähernd gleichem Überstand von Kettenglieder auf beiden Seiten auf das Kettenrad auf (1.). Führen Sie anschließend die beiden Kettenenden vollständig zwischen Umlenkrollen und Aufnahmewelle hindurch (2.). Achten Sie darauf, dass die zentrische Aufnahme am Kettenrad mit runder Bohrung voran und nicht dem Sechskant auf die Aufnahmewelle am Antrieb aufgesteckt wird (3.).
- Seite 9 Einführen der Kettenenden Nehmen Sie den kurzen Kettenstrang und richten diesen so aus, dass die Kettenglie‐ der nicht in sich verdreht sind (5.). Nun stecken Sie das letzte Kettenglied (6.) entsprechend seiner Ausrichtung, in das vorgesehene Kettenkreuz (7.). Ziehen Sie an dem soeben durch das Kettenkreuz geführten Kettenende solange, bis am anderen Kettenende ca.
- Seite 10 Leichte Kette – LK Verbinden der Kettenenden und Betätigung Verbinden der Kettenenden Vor dem Verbinden der Kettenenden mit dem beiliegenden Kettenschloss ist darauf zu achten, dass die Kette nicht in sich verdreht montiert wird. Das Kettenschloss muss sorgfältig zusammengebogen werden. Betätigung HINWEIS! Um ein wiederholtes Ein- und Auskuppeln der Nothandbetätigungsme‐...
- Seite 11 Torwelle ragt weit über den Antrieb hinaus: ▪ Setzen Sie das Kunststoffkettenrad (1) auf den Kupplungsbolzen auf. ▪ Montieren Sie die Unterlegscheibe (2) und die Schraube M5 x 8 (3). Achten Sie da‐ rauf, dass der Kupplungsbolzen weiterhin am Linksanschlag steht. ▪...
-
Seite 12: Elektrischer Anschluss An Die Steuerung Und Anschlussplan
Elektrischer Anschluss an die Steuerung und Anschlussplan VORSICHT Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden! Beachten Sie die Anga‐ ben zur verwendeten Steuerung und die geltenden EN-Normen! Bei allen Anschlussarbeiten muss die Toranla‐ ge durch Ziehen des Netzsteckers/Abschalten des Hauptschalters sicher vom Netz getrennt werden! Beach‐ ten Sie die technischen Daten des Antriebes. - Seite 13 Elektrischer Anschluss an die Steuerung und Anschlussplan für Antriebe mit Absolutwertdrehgeber Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur original vom Hersteller freigegebene 12-adrige Anschlusslei‐ tungen. Die Anschlussleitung ist steckbar. Damit die Zugentlastung und die Schutzart gewährleistet ist, darf die Verschraubung nicht gelöst werden.
-
Seite 14: Kontrolle Der Laufrichtung
Kontrolle der Laufrichtung Die Drehrichtung des Antriebes ist vom Netzanschluss an die Steuerung abhängig und muss zunächst überprüft werden. Gehen Sie wie folgt vor: ▪ Bringen Sie das Tor mittels der Nothandbetätigung in halb geöffnete Stellung. ▪ Stecken Sie den Netzstecker der Steuerung in die Steckdose, bzw. schalten Sie den Hauptschalter der Steuerung ein. ▪... -
Seite 15: Wartung
Wartung ACHTUNG Die Toranlage muss regelmäßig von einem Sachkundigen auf ihren sicheren Zustand geprüft werden. Der Tor‐ hersteller legt die Häufigkeit der Wartungen und Prüfungen, entsprechend der länderspezifischen Bestim‐ mungen und der Nutzungshäufigkeit, fest. Gewichtsausgleich (gilt für feder- oder gewichtsausgeglichene Sektionaltore): Der Gewichtsausgleich, bzw. -
Seite 16: Technische Daten
Technische Daten Einheit AW50/25 AW50AE/25 Abtriebsdrehmoment Abtriebsdrehzahl Hohlwellendurchmesser 25,4 Betriebsspannung 1~230 Frequenz Nennstrom Leistungsfaktor 0,95 Anlauf- und Betriebskondensator µF Isolierstoffklasse Thermoschalter °C Betriebsart min. Schutzart Endschalterbereich Umdrehungen Statisches Haltemoment Bauseitige Sicherung 1x10 AT Zul. Betriebsumgebungstempe‐ °C -20 bis +40 ratur Gewicht (ca.) -
Seite 17: Einbauerklärung
Einbauerklärung... - Seite 20 2341 300 011 0 23.09.2013...
