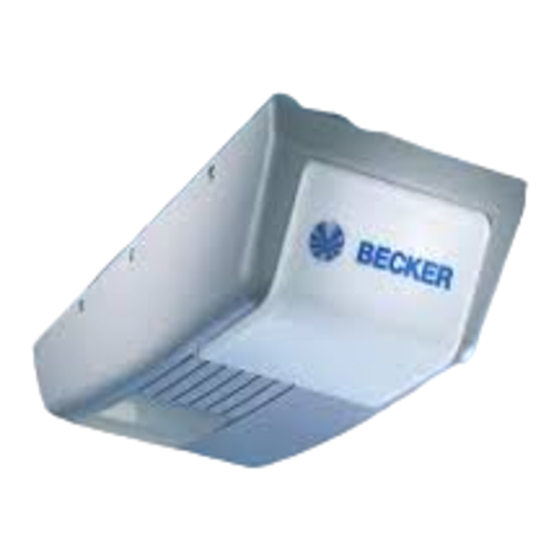

- Seite 1 B e t r i e b s a n l e i t u n g Garagentorantriebe BOM 520 BOM 820 WICHTIGE SICHERHEITSANWEISUNGEN DIESE ANLEITUNG AUFBEWAHREN !
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BOM 510 / 810 Inhaltsverzeichnis zur Montage- und Betriebsanleitung der Torantriebe BOM 520 / 820. Seite Inhaltsverzeichnis ............................Garantiedaten ..............................Montageanleitung ............................Montagevorbereitung ..........................Programmieren des Antriebes ........................Sondereinstellungen ..........................Bedienungsanleitung ............................ Funktionsablauf ............................Interne Sicherheitseinrichtung ........................Externe Sicherheitseinrichtungen ...................... -
Seite 3: Einleitung
Betriebsanleitung BOM 510 / 810 Einleitung Vielen Dank für den Kauf des BECKER Garagentorantriebs BOM 510 / BOM 810. Die Antriebe Beck-O-Mat 520 / 820 sind Qualitätsprodukte mit vielen Leistungsmerkmalen und Vorteilen: • Unterschiedliche Laufschienen mit allen Antrieben kombinierbar • Spezieller Getriebemotor für den Industriebereich •... -
Seite 4: Montageanleitung
Betriebsanleitung BOM 510 / 810 Montageanleitung Bitte vor der Montage sorgfälltig lesen! Montage nur durch entsprechend qualifizierte Einbauer ! Bei falscher Montage kann die Sicherheit von Personen gefährdet werden! Die Herstellerhaftung erlischt bei nicht ordnungsgemäß durchgeführter Montage. Montagevorbereitung 1. Für den Netzanschluß muß eine Steckdose mit Schutzkontakt bauseits installiert sein - mitgeliefertes Netzanschlußkabel hat die Länge 80cm. - Seite 5 Betriebsanleitung BOM 510 / 810 Abb. 3 - Laufschiene Verpackungsmaterial entfernen und die Laufschiene zu ihrer vollen Länge aufklappen. Verbindungsstück (7) mittig über die Stoßkante schieben. Abb. 4 - Befestigung Laufschiene/An- triebskopf Laufschiene (wie im Bild dargestellt) mit Kettenritzel (2) auf die Antriebswelle (1a) stecken und mit den 4 Blechschrauben 8 x 16 verschrauben.
- Seite 6 Betriebsanleitung BOM 510 / 810 Abb. 6 - Anbringen Wandbefestigung Damit das Tor unter der Laufschiene frei laufen kann, muß der Abstand x größer 20mm sein. Abstand x so wählen, daß die Schubstange keinen größeren Win- kel als 45° bekommt (siehe Bild 11). Den in der Montagevorbereitung ermittelten höchs- ten Punkt a der Laufbahn des Tores plus Abstand x auf den Sturz übertragen.
- Seite 7 Betriebsanleitung BOM 510 / 810 Abb. 9 Länge der Deckenbefestigungen für Antriebskopf und Mittenabhängung ermitteln, ggf. mit Säge kür- zen, und anschrauben. Hinweis: Vor Bohrarbeiten sind Schiene und An- triebskopf vor Bohrstaub zu schützen. Befestigungspunkte an der Decke an- zeichnen, 10 mm Löcher für Dübel bohren, und Decken- befestigungen anschrauben.
-
Seite 8: Programmieren Des Antriebes
Betriebsanleitung BOM 510 / 810 Abb. 13 - Antennenausrichtung / Anschlußplan Hinweis ˜ Vor Öffnen der Abdeckung unbedingt Netzstecker ziehen! Keine spannungsführenden Leitungen an- klemmen, nur potentialfreie Taster und potentialfreie Relaisausgänge anschlie- ßen. Anschließend Abdeckung aufset- zen und verschrauben. Vor der ersten Inbetriebnahme ist der Antrieb einer Funktions- und Sicher- heitsprüfung zu unterziehen (siehe Wartung/Überprüfung). - Seite 9 Betriebsanleitung BOM 510 / 810 Vor Beginn der Programmierung Tor mit Laufschlitten einrasten lassen. Netzstecker einstecken. Punktanzeige (a) leuch- tet. Sicherstellen, daß die Antenne richtig positioniert ist (siehe Bild 13). Anleitung vom Handsender beachten. Abb. 15 - Menueschritt 1: Startfunktion für den Handsender programmieren Betätigen Sie kurz die Taste Auf der Anzeige erscheint die Ziffer 1.
- Seite 10 Betriebsanleitung BOM 510 / 810 Abb. 18 - Menueschritt 4: Einstellung der unteren Endposition Kurz warten bis Ziffer 4 blinkt. Taste drücken. Der Antrieb fährt das Tor in Rich- tung ZU, solange die Taste gedrückt bleibt. Durch Taste kann die Position in Richtung AUF korrigiert werden.
-
Seite 11: Sondereinstellungen
Betriebsanleitung BOM 510 / 810 Abb. 21 - Prüfung der Kraftbegren- zungseinrichtung Hindernis (z. B. Antriebskarton) unter der Tor- schließkante positionieren. Tor aus der Endpositon AUF starten. Antrieb fährt auf das Hindernis und stoppt und fährt zurück in die obere Endposition. Punktanzeige (a) muß... -
Seite 12: Bedienungsanleitung
Betriebsanleitung BOM 510 / 810 Bedienungsanleitung Bild 12). Die für den Betrieb mit Antrieb stillgesetzte Tor- Achtung verriegelung ist wieder zu montieren, da das Tor anderenfalls Vor allen Arbeiten am Antrieb Netzstecker zie- in Zustellung nicht verriegelt ist. hen! Zur Aufnahme des Betriebes mit Antrieb wird der Arretierstift Weisen Sie alle Personen, die die Tor- anlage wieder in die Parkposition (a) zurücksteckt und die Tor- benutzen, in die ordnungsgemäße und sichere... -
Seite 13: Fehlersuchanleitung
Betriebsanleitung BOM 510 / 810 Fehlersuchanleitung Wichtiger Hinweis: Bei Arbeiten am Antrieb ist unbedingt vorher der Netzstecker zu ziehen !!! ö t ö e i l ß f ö ä r . t r ü ü r s l l ä... - Seite 14 Betriebsanleitung BOM 510 / 810...
