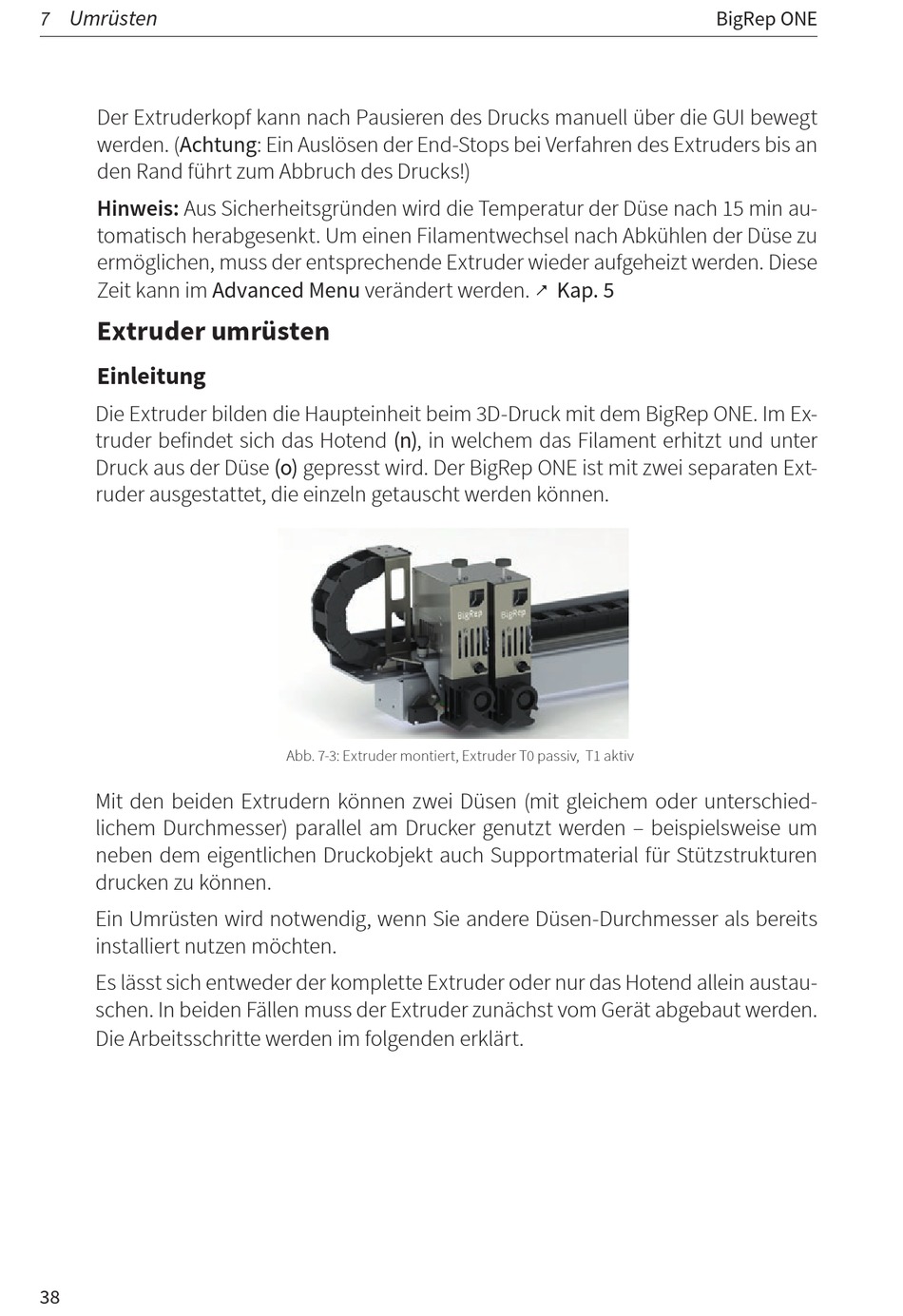

Extruder Umrüsten; Einleitung - BigRep ONE Betriebsanleitung

Umrüsten
7
Der Extruderkopf kann nach Pausieren des Drucks manuell über die GUI bewegt
werden. (Achtung: Ein Auslösen der End-Stops bei Verfahren des Extruders bis an
den Rand führt zum Abbruch des Drucks!)
Hinweis: Aus Sicherheitsgründen wird die Temperatur der Düse nach 15 min au-
tomatisch herabgesenkt. Um einen Filamentwechsel nach Abkühlen der Düse zu
ermöglichen, muss der entsprechende Extruder wieder aufgeheizt werden. Diese
Zeit kann im Advanced Menu verändert werden.
Extruder umrüsten

Einleitung

Die Extruder bilden die Haupteinheit beim 3D-Druck mit dem BigRep ONE. Im Ex-
truder befindet sich das Hotend (n), in welchem das Filament erhitzt und unter
Druck aus der Düse (o) gepresst wird. Der BigRep ONE ist mit zwei separaten Ext-
ruder ausgestattet, die einzeln getauscht werden können.
Mit den beiden Extrudern können zwei Düsen (mit gleichem oder unterschied-
lichem Durchmesser) parallel am Drucker genutzt werden – beispielsweise um
neben dem eigentlichen Druckobjekt auch Supportmaterial für Stützstrukturen
drucken zu können.
Ein Umrüsten wird notwendig, wenn Sie andere Düsen-Durchmesser als bereits
installiert nutzen möchten.
Es lässt sich entweder der komplette Extruder oder nur das Hotend allein austau-
schen. In beiden Fällen muss der Extruder zunächst vom Gerät abgebaut werden.
Die Arbeitsschritte werden im folgenden erklärt.
38
Abb. 7-3: Extruder montiert, Extruder T0 passiv, T1 aktiv
Kap. 5
&
BigRep ONE
