BigRep ONE Betriebsanleitung Seite 13

BigRep ONE
A
D
F
z
y
x

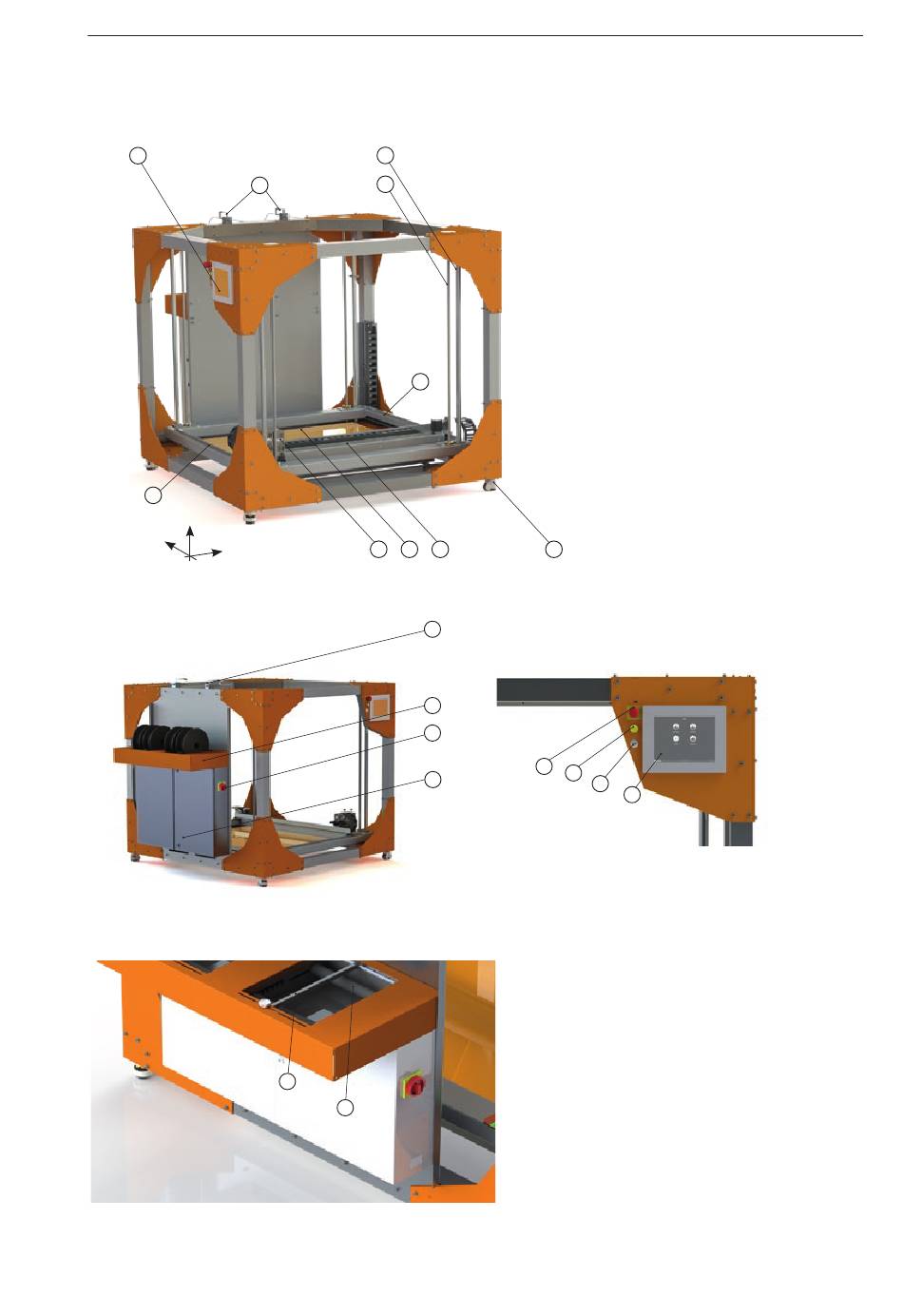

Abb. 3-2: BigRep ONE
Abb. 3-4: Filamentrollenhalter (M)
Abb. 3-3: BigRep ONE Rückansicht
Abb. 3-5: BigRep ONE
B
C
F
I E H
D
M
O
N
L
K
Aufbau und Funktion
3
A Control-Panel (Abb. 3-2)
inkl. Touchscreen
B Z-Führungsachsen (4 St.)
C Z-Führungsspindel (4 St.)
D Filamentführungen (2 St.)
E Tisch
F Y-Führungsschienen (2 St.)
G Maschinenfuß mit Rollen (4 St.)
H X-Führungsschiene
I Extruder (2 St.)
G
P
T
S
R
Abb. 3-4: Control Panel
D Filamentführungen (2.St.)
K Lagerrolle, verstellbar (2.St.)
L Begrenzungsbügel
verstellbar (2 St.)
M Filamentrollenhalter
N Schaltschrank
O Hauptschalter
mit Türverriegelung
P Not-Aus-Schalter
R Touchscreen
S USB-Port
T Reset
