Installation und Inbetriebnahme
4

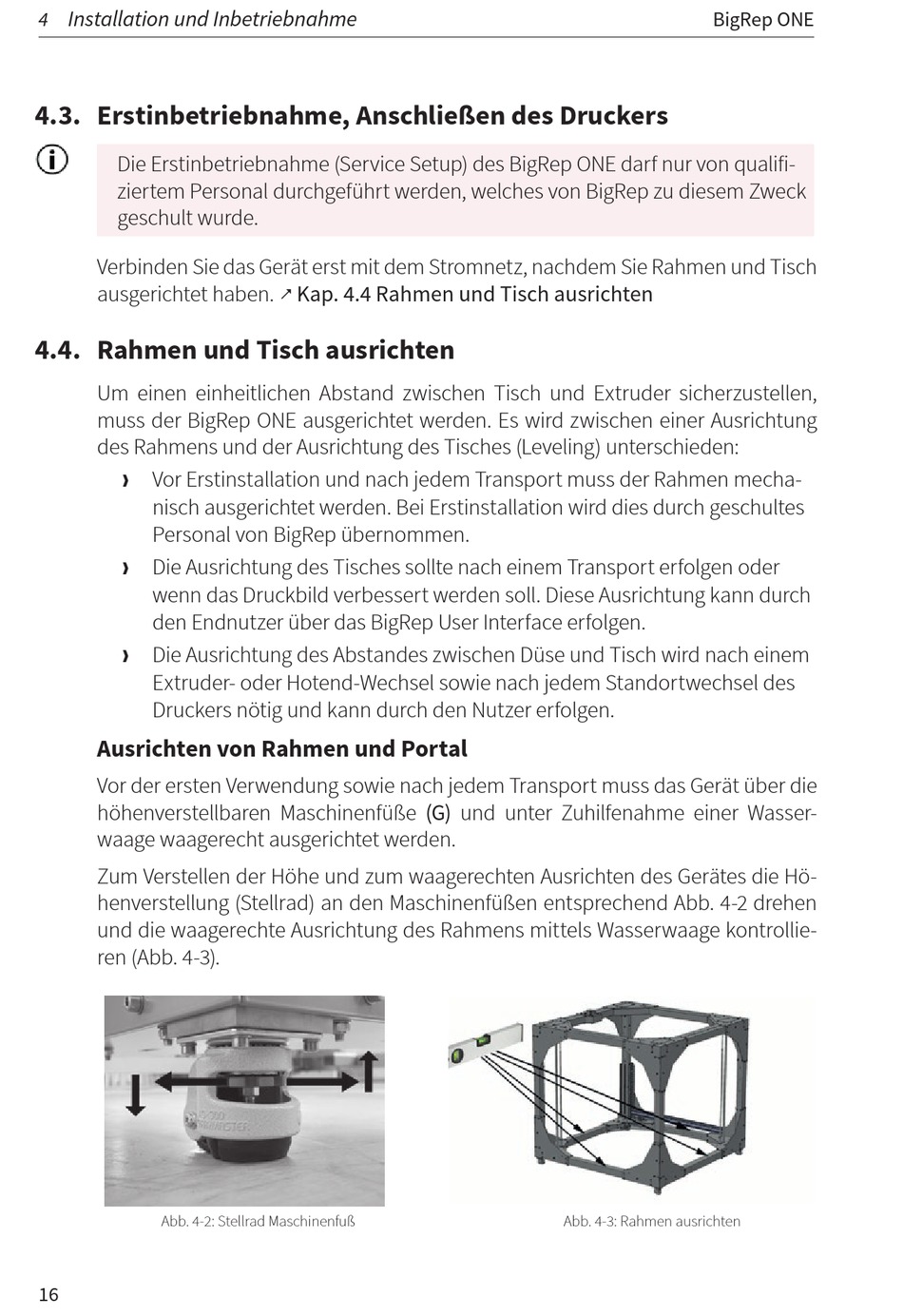

4.3. Erstinbetriebnahme, Anschließen des Druckers
Die Erstinbetriebnahme (Service Setup) des BigRep ONE darf nur von qualifi-
ziertem Personal durchgeführt werden, welches von BigRep zu diesem Zweck
geschult wurde.
Verbinden Sie das Gerät erst mit dem Stromnetz, nachdem Sie Rahmen und Tisch
ausgerichtet haben.

4.4. Rahmen und Tisch ausrichten

Um einen einheitlichen Abstand zwischen Tisch und Extruder sicherzustellen,
muss der BigRep ONE ausgerichtet werden. Es wird zwischen einer Ausrichtung
des Rahmens und der Ausrichtung des Tisches (Leveling) unterschieden:
›
Vor Erstinstallation und nach jedem Transport muss der Rahmen mecha-
nisch ausgerichtet werden. Bei Erstinstallation wird dies durch geschultes
Personal von BigRep übernommen.
›
Die Ausrichtung des Tisches sollte nach einem Transport erfolgen oder
wenn das Druckbild verbessert werden soll. Diese Ausrichtung kann durch
den Endnutzer über das BigRep User Interface erfolgen.
›
Die Ausrichtung des Abstandes zwischen Düse und Tisch wird nach einem
Extruder- oder Hotend-Wechsel sowie nach jedem Standortwechsel des
Druckers nötig und kann durch den Nutzer erfolgen.

Ausrichten von Rahmen und Portal

Vor der ersten Verwendung sowie nach jedem Transport muss das Gerät über die
höhenverstellbaren Maschinenfüße (G) und unter Zuhilfenahme einer Wasser-
waage waagerecht ausgerichtet werden.
Zum Verstellen der Höhe und zum waagerechten Ausrichten des Gerätes die Hö-
henverstellung (Stellrad) an den Maschinenfüßen entsprechend Abb. 4-2 drehen
und die waagerechte Ausrichtung des Rahmens mittels Wasserwaage kontrollie-
ren (Abb. 4-3).
Abb. 4-2: Stellrad Maschinenfuß
16
Kap. 4.4 Rahmen und Tisch ausrichten
&
BigRep ONE
Abb. 4-3: Rahmen ausrichten
