Siemens SIMOTION D4x5-2 series Kompaktmontageanleitung Seite 25

2 Montaggio
Il fissaggio di D4x5-2 / CX32-2 avviene in modo analogo alla posizione di montaggio standard "montaggio verticale".
Requisiti
Se si impiegano le Controller Extension CX32-2, per assicurare la stabilità meccanica
● le Controller Extension CX32-2 devono essere collegate tra loro
● e la Controller Extension CX32-2 deve essere collegata alla Control Unit SIMOTION D4x5-2
tramite una staffa.
Procedura
Come per la posizione di montaggio standard "montaggio verticale sulla parete del quadro elettrico", le unità devono essere
montate su una superficie meccanicamente stabile con due viti M6.
Per il collegamento meccanico tra due CX32-2, è necessario allentare la vite (Torx 10) sulla staffa di collegamento e
posizionare la staffa in modo tale che il perno si trovi nell'apertura della staffa. Infine la vite deve essere serrata nuovamente
con una coppia di 0,8 Nm.
Per il collegamento meccanico della CX32-2 con la D4x5-2, la staffa deve essere smontata nella posizione originaria e
fissata al morsetto di collegamento schermo.

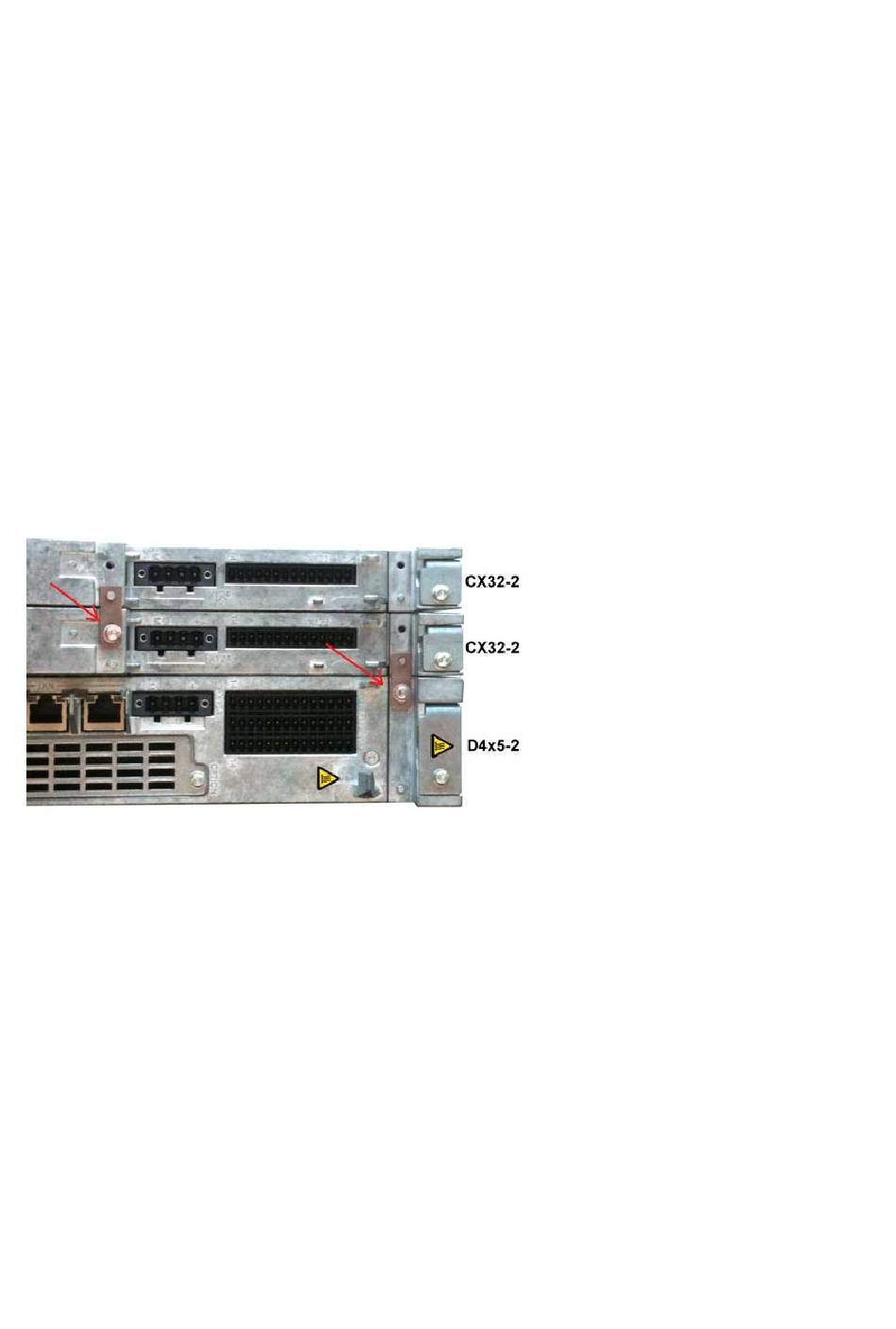

Figura 2-1 Collegamento meccanico CX32-2
Montaggio senza distanziali
Come nel montaggio standard "montaggio verticale", è possibile un montaggio senza distanziali anche per la posizione di
montaggio "unità coricata sul lato posteriore"
SIMOTION D4x5-2
Lo smontaggio dei distanziali viene descritto nel manuale di installazione e messa in servizio .
A. Appendice
A.1 Dati tecnici / Approvazioni / Certificazioni
Per la posizione di montaggio "unità coricata sul lato posteriore" valgono gli stessi dati tecnici, le approvazioni e le
certificazioni della posizione di montaggio standard "montaggio verticale".
SIMOTION D4x5-2
I dati tecnici sono disponibili nel manuale del prodotto .
SIMOTION D4x5-2 Posizione di montaggio alternativa
25
