Installation und Montage
ODC1202-x-T (Sender)

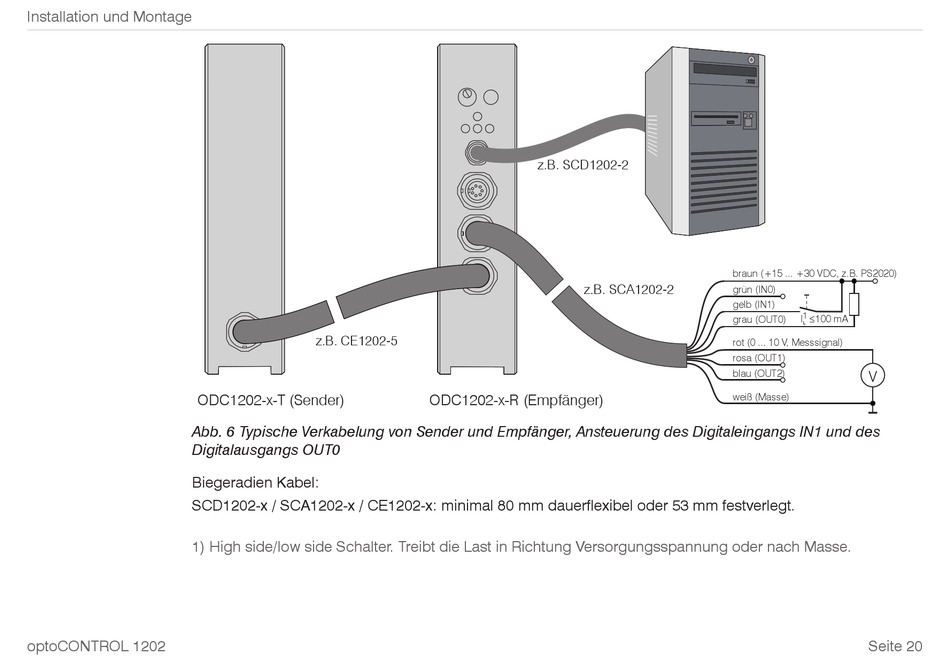

Abb. 6 Typische Verkabelung von Sender und Empfänger, Ansteuerung des Digitaleingangs IN1 und des
Digitalausgangs OUT0
Biegeradien Kabel:
SCD1202-x / SCA1202-x / CE1202-x: minimal 80 mm dauerflexibel oder 53 mm festverlegt.
1) High side/low side Schalter. Treibt die Last in Richtung Versorgungsspannung oder nach Masse.
optoCONTROL 1202
z.B. CE1202-5
ODC1202-x-R (Empfänger)
z.B. SCD1202-2
z.B. SCA1202-2
braun (+15 ... +30 VDC, z.B. PS2020)
grün (IN0)
gelb (IN1)
1
I 100 mA
grau (OUT0)
L
rot (0 ... 10 V, Messsignal)
rosa (OUT1)
blau (OUT2)
V
weiß (Masse)
